一份4层县级医院急诊楼建筑施工CAD图纸(消防控制中心)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医院门诊楼
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：112264.41平方米
• 建筑高度：18.3m
• 地上层数：4层
• 设计效果图：无

附件详情

1 . 建设单位 : 县人民医院
2 . 工程名称 : 门诊楼
3 . 建设地点 : 县城北大道处
4 . 建设规模 : 该项目是集门诊 、医技、住院为一体的三甲综合医院新建项目 ,规划了门诊医技楼和住院部大楼营养食堂 、传染病房、太平间等建筑物 .本施工图为门诊楼设计。其中门诊楼总建筑面积为112264.41m2
1层主要设西向入口的急诊部, 包括急诊门厅四周流线相连的抢救室、抢救监护室、清创室、换药室、侦查室、治疗室、以及护士站，东向划分为三个部分，肠道门诊，发热门诊及员工通道,且都有单独的出入口.南向的门诊大厅设置共享中庭, 串联了收费挂号处、西药房、消防控制中心、
6 . 建筑高度 :门诊楼 18.300m .
7 . 建筑层高 :1层为5.7m ,2~4层为4.2m
8 . 主要建筑设计结构形式 : 四层框架结构建筑。
9 . 门诊楼无地下室，统一考虑设置在住院部大楼地下室。

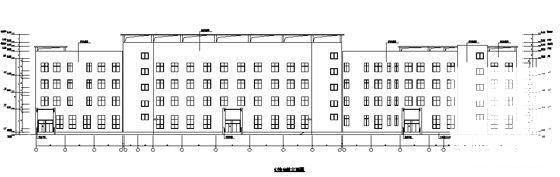

背立面图

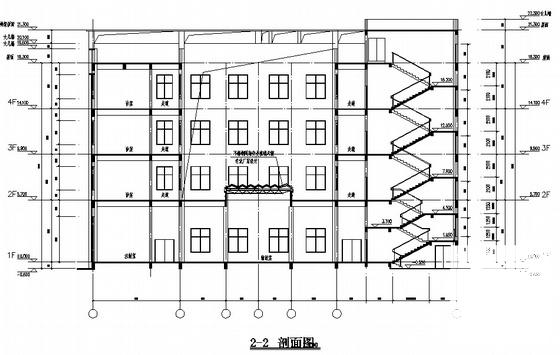

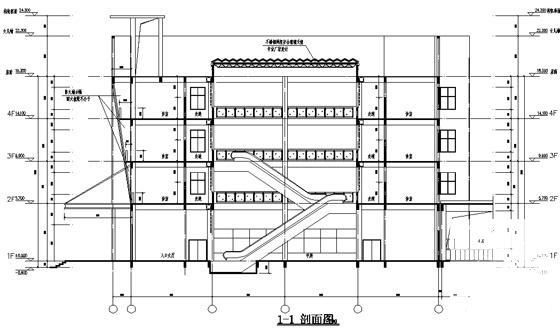

剖面图

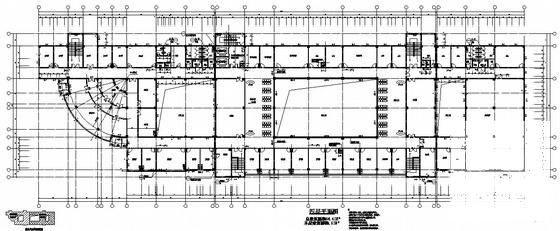

第 1 张图

第 2 张图

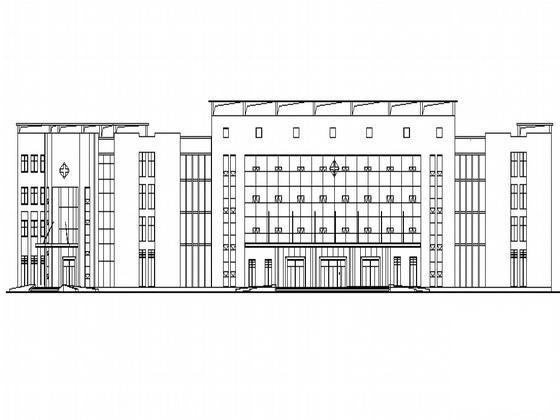

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
