一份3层医院建筑施工CAD图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：四川
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：1502.70平方米
• 建筑高度：15.6m
• 地上层数：3层
• 设计效果图：无

附件详情

总建筑设计面积：1502.70平方米
建筑耐久年限：50年
使用性质：附属楼
建筑耐火等级：2级
抗震设防烈度：7度
建筑层数：3F
人防工程：易地建设
建筑设计结构形式：框架结构
建筑高度：15.6米
建筑设计等级：3级

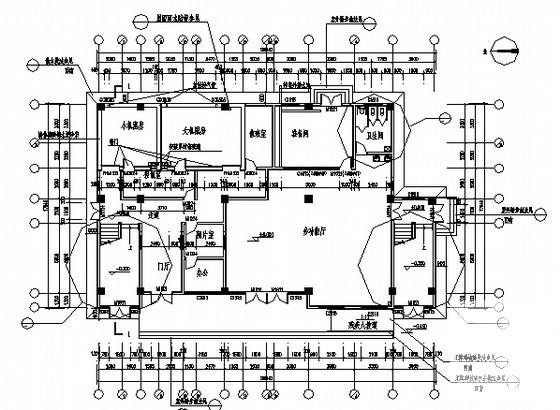

平面

总图

总图

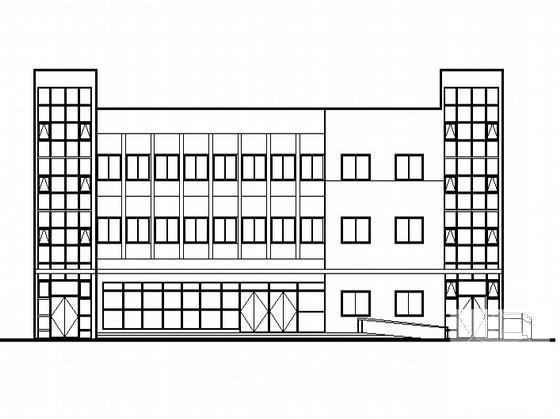

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
