12层高级办公楼空调设计CAD施工图纸(消防控制中心)(dwg)

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,宾馆
• 建筑高度：高层建筑
• 建筑面积：7500平方米
• 地上层数：12层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 设计内容：空调,防排烟,冷热源
• 冷热源：空气源热泵
• 空调系统：全空气系统,空气-水系统
• 水系统：变流量
• 送风方式：散流器送风

附件详情

• 设计施工图
• 地下层风道平面图
• 空调平面图
• 主要设备材料表
• 空调主水管道系统图

附件详情

该项目为xx公司营业大楼的空调设计。建筑面积7500平方米，地下一层，地上十二层，总高度43.5M，一二层为商务用房，三层为餐饮用房，四至六层为办公室，七至十二层为标准客房。
空调系统所需冷热水均由设在室外屋顶的三台风冷（热泵）式冷水机组；客房.办公室及餐厅雅间等采用风机盘管加新风方式;宴会大厅,营业收费大厅采用低速风管系统;散流器下送,集中回风.空调水系统采用一次泵变流量系统.
防烟楼梯前室防排烟采用加压送风系统,风机装于屋顶与消防控制中心......
空调自控系统设计等......

编制于2006年以前，图纸共15张。

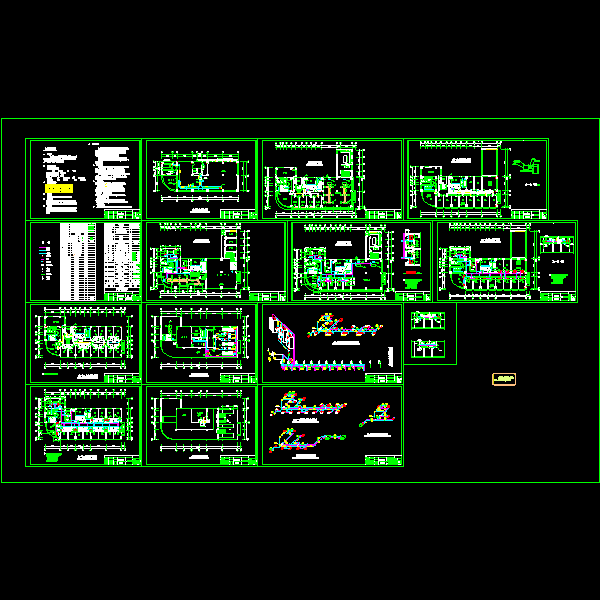

空调风平面图
