一、设计内容：

根据现有平面格局做各专业防火消防设计。
二、建筑防火设计：
1防火分区及构件耐火等级
（1）防火分区：本建筑为地上六层楼，一层建筑面积为520.55m2，二层建筑面积为524.60m2，三层建筑面积为584.54m2，四层建筑面积为585.86m2，五层建筑面积为584.50m22民用建筑防火分区最大允许面积为2500m2.六层建筑面积为590.05m。总建筑面积为3390.1m.根据防火设计规范5.1.9条，该项目每层最大面积为590.05m2，故每层各为一个防火分区。
（2）构件耐火等级：外墙490mm厚陶粒砌块、耐火极限为3h，楼梯间隔墙为240mm厚砖砌体、耐火极限为5.5h。楼板、梁、楼梯均为钢筋混凝土结构，耐火极限均满足二级耐火等级。各构件均为不燃烧体。房间隔墙及走道部分用陶粒砌块，耐火等级为3h，部分隔墙为轻钢龙骨双面耐火纸面石膏板耐火等级为1.2h。根据各构件耐火极限和燃烧性能，符合二级耐火等级，故本建筑物耐火等级为二级。
2安全疏散
（1）根据建筑防火规范5.3.2公共建筑内的每个防火分区。一个防火分区的每个楼层，其安全出口的数量应经过计算确定、且不少于2个，本建筑一层有3个安全出口，2层5-6轴间有封闭楼梯间和两部对外安全疏散楼梯，3-6层均有两部安全疏散楼梯。满足设计防火规范要求，根据建筑防火设计规范5.3.5下列公共建筑的疏散楼梯应采用室内封闭的楼梯间（包括首层扩大的楼梯间）或室外疏散楼梯：超过5层的其他公共建筑。楼梯间的前室为7.2m2大于规范要求的6.0m2，均
满足规范要求。
（2）安全距离：规范第25.3.14条规定除本规定外，建筑物中的疏散走道安全出户口，疏散楼梯及房间疏散门的各自净宽度，应经过计算确定。安全出口房间疏散门
的净宽不小于0.9m，疏散走道和疏散楼梯的净宽不小于1.1m。该资料走道为1.5m，满足规范要求。
（3）室外疏散楼梯为钢筋混凝土楼梯，满足规范要求。
根据建筑防火设计规范7.4.5第5款除疏散门外。楼梯周围2m内的墙面上不应设置内窗洞口，疏散门不应正对楼梯段，故紧靠室外疏散楼梯处的窗应封死。
三、电器应急照明部分：
依据<GB50016-2006> 规范11.3款，该工程设置壁挂式应急照明灯，（自带蓄电池，断电后可继续工作30min）及疏散指示（自30min）
四、消防给水部分：

1消火栓给水系统：
（1）消火栓给水系统由市政管网给水供给。室内消防水压0.40KPa，消防水量15L/S。
（2）室内消火栓系统为一个区，采用高压给水系统。根据建筑设计防火规范<GB50016-2006>第8.3.1条第5层或者体积大于10000m24款：超过的办公楼、教学楼、非住宅类居住建筑等其他民用建筑应设置DN65的室内消火栓。根据建筑设计防火规范第8.4.1条第一款：室内消火栓超过10个切室外消防用水量大于15L/S，其消防给水管道应连成环状，且至少有2个进水管与室外管网或消防水泵连接。当其中一条进水管发生事故时，其余的进水管应仍能供应全部消防用水量。（3）根据建筑设计防火规范第8.4.2条第5款：设置室内消火栓且层数超过5层的公共建筑，其室内消火栓给水系统应设置及消防水泵接合器。消防水泵接合器的数量应按室内消防用水量计算。每个消防水泵接合器的流量宜按10-15L/S计算；该项目设室外地下式消防水泵接合器一个（15L/S）
（4）根据建筑设计防火规范第7.1.9条：室内消火栓水枪的充实水柱不应小于10m。消火栓口径应为65mm。水枪口径为19mm，水龙带采用衬胶水龙带，保护半径为25m。
2灭火器部分
（1）依据灭火器设计规范<GB50140-2005>，该项目为中危险级，A类火灾，故设手提干粉灭火器，具体布置位置见建筑图。
3防烟、排烟
（1）根据建筑防火设计规范9.1.3第三款：公共建筑中经常有人停留或可燃物较多，且建筑面积大于300m2的地上房间；公共建筑中长度大于20m的内走道。应设置排烟措施。该资料采用自然排烟，用开启窗扇自然排烟，具体位置见建筑图。防烟间距均满足规范9.2.4自然排烟口距防烟分区最远点的水平距离不超过30m的规定
（2）封闭楼梯间应设自然排烟窗，每层应有对外开启的排烟窗每层为2.25m2，完全满足防火规范9.2.2条第2款靠外墙的防烟楼梯间，每5层内可开启的总面积不小于2.0m
4自动灭火系统的设置
根据建筑设计防火规范8.5.1条第4款：任一楼层建筑面积大于1500m23000m2的展览建筑、商店、旅店建筑，以及医院中同样建筑规模的病房楼、门诊楼、手术部；建筑面积大于500m2或总建筑面积大于的地下商店，本建筑不再上述设置自动灭火装置的范围内，所以本建筑不必设计自动灭火系统。

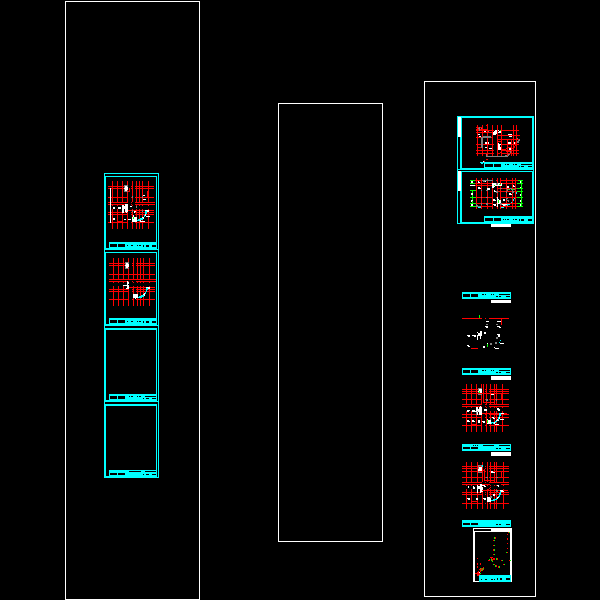

五、图纸展示

排水系统图

一层平面图

一层消防排水平面图

一层应急

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
