一份5层粮库仓库及办公楼给排水CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,其他
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：2809.64平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 排水体制：污废合流,雨污分流
• 雨水重现期：50年
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：泵房,集水坑
• 项目所在地：安徽

附件详情

• 室内消火栓给水系统图
• 雨水系统图
• 给排水平面图
• 水泵房给排水平面图
• 泵房集水坑排水系统图

附件详情

一层仓库,耐火极限为二级，总建筑面积为1440平方米。建筑高度8.0米，设计内容：室内消火栓给水及灭火器配置。消防水源为消防水泵房提供。办公楼为地上五层，建筑高度15.45m，总建筑面积2809.64m，结构型式为框架结构；建筑物耐火等级为二级，设计使用年限为50年。
，共18张。

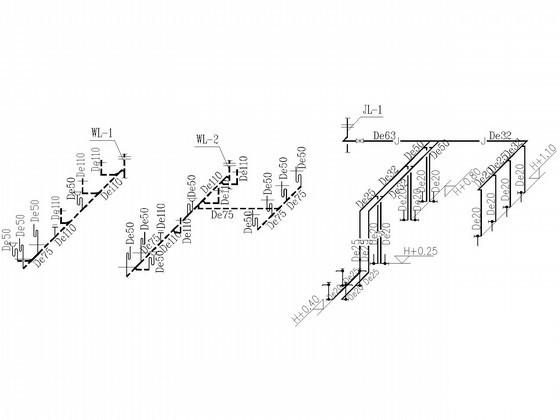

办公楼给排水支管系统图

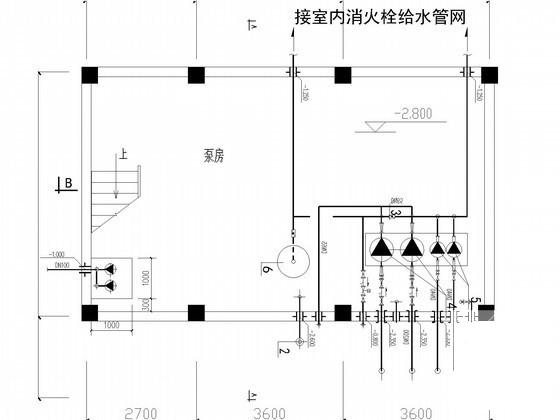

泵房平面图

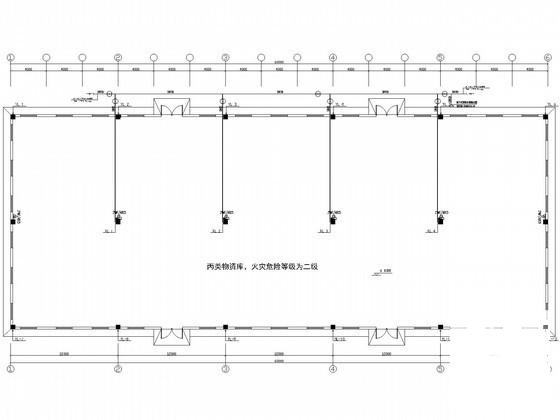

仓库给排水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
