一份物资仓库3层办公楼电气设计CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：15张
• 负荷等级：三级
• 强电 设计：电气照明

附件详情

该项目为某物资仓库办公楼（包括警卫室）电气施工，设计范围包括：电力配电系统；照明、插座系统（应急照明）；局部等电位；有线电视系统、电话系统等。

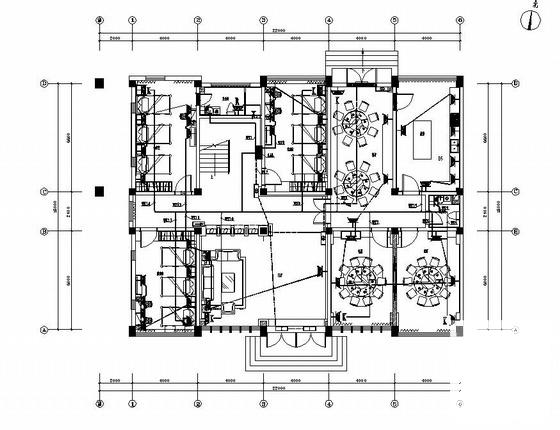

第 1 张图

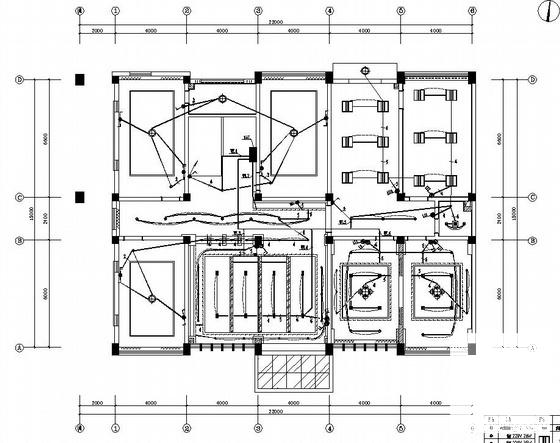

第 2 张图

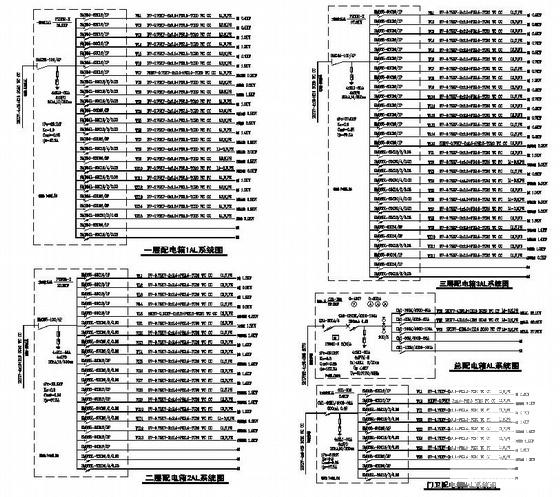

第 3 张图

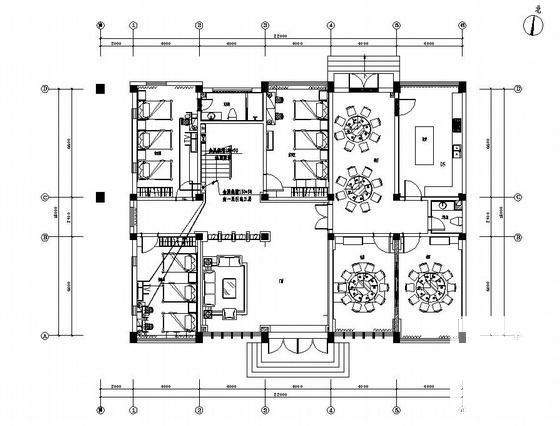

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
