6层综合楼给排水CAD图纸(消火栓系统)

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：综合楼
• 地上层数：6层
• 地下层数：0层
• 出图日期：2010
• 建筑面积：8290.27平方米
• 设计阶段：设计方案
• 供水分区：无
• 污废水排水体制：分流
• 设计内容：给排水,消火栓
• 设置场所火灾危险等级：轻危险级

附件详情

综合楼建筑面积为：8290.27平方米，高22 .8m，共6层
给水接市政供水，水压为0.4MPa。排水为雨污分流
消火栓系统：消火栓供水采用市政供水，市政管道为DN300的环状管网，水压为0.4MPa。
消火栓采用XZ-303单栓室内消火栓。
图纸共18张，包括给排水、消防

排水系统图

三层消防平面图

消防总平面图

某综合楼水.dwg

某综合楼消防最后.dwg

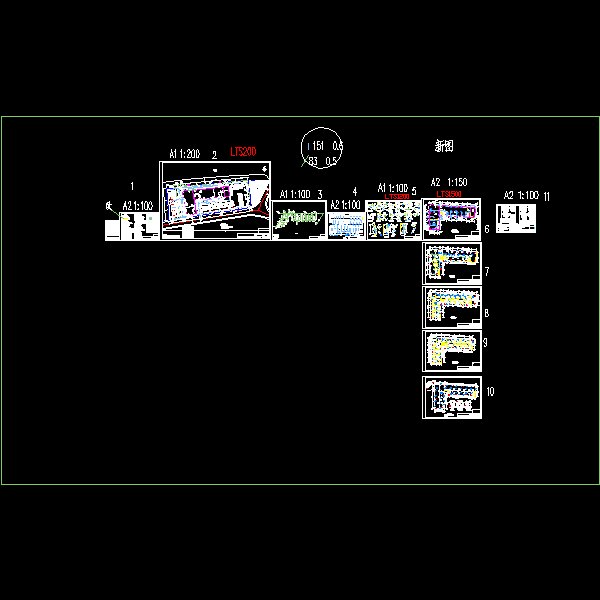

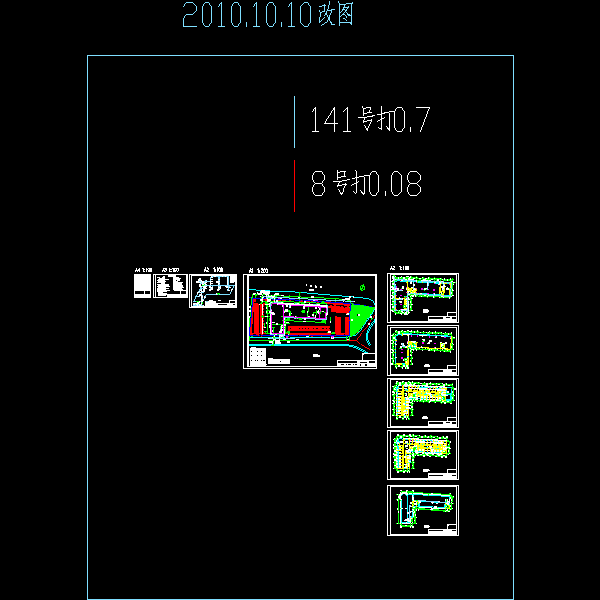

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
