33层商住楼给排水CAD图纸(消火栓系统)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑地上层数：33层
• 建筑地下层数：1层
• 出图日期：2010
• 设计阶段： 设计方案
• 供水方式：市政供水
• 供水分区：三区
• 设计内容：给排水, 消火栓, 自动喷水, 灭火器
• 设置场所火灾危险等级：中危险级Ⅰ级
• 地下室用途：车库

附件详情

该项目为安徽某地商住楼高层住宅，负一层为车库，1-3层为商业，4-33层为住宅。设计内容包括生活给排水系统、雨水系统、消火栓系统和喷淋系统。

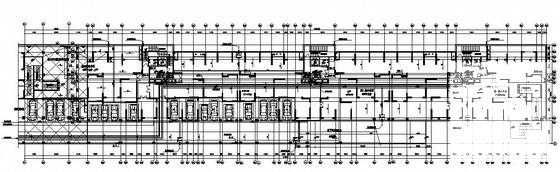

三层喷淋平面图

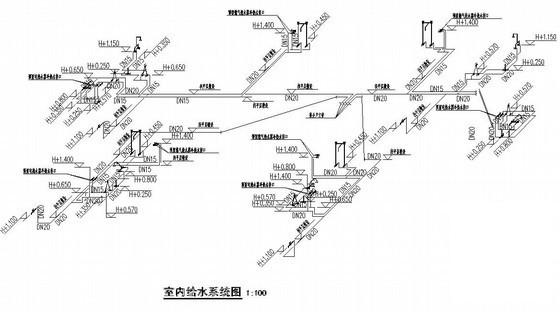

室内给水系统图.

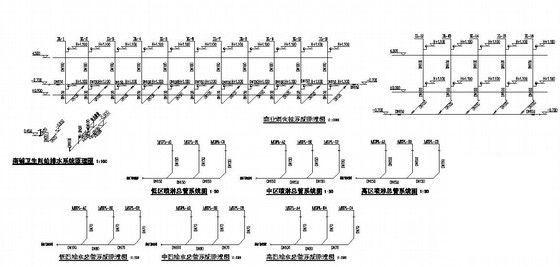

喷淋、消防原理图

三层平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
