24层综合楼装饰给排水图纸cad系统图

  • 建筑类别:综合楼
  • 建筑地上层数:24层
  • 建筑地下层数:1层
  • 出图日期:2008
  • 设计阶段:深化设计
  • 设计内容:给排水

附件详情

1,该项目设计根据建设方和建筑的有关要求进行设计. 2,该项目给排水设计标高为以原有土建设计为准. 3,该项目平面尺寸以mm计;标高以m计. 4,给水管标高指管中心标高;排水管标高指管内底标高. 5,该资料为生活用水给排水设计,未包括消防设计.
6,土建已设计的给水和排水立管是否需要更换,有甲方和施工单位根据现场实际情况定.
7,所有管道的管径及阀门设置,见系统图.
8,一层的水景另行出图.
9,本图内三个厨房由专业部门来设计,该资料预留给水管和排水管.
10,因未明确地下层设备间原有给水管及设备布置情况,故本图未布置,地下层给水管施工时请参照原有给水管部分.


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

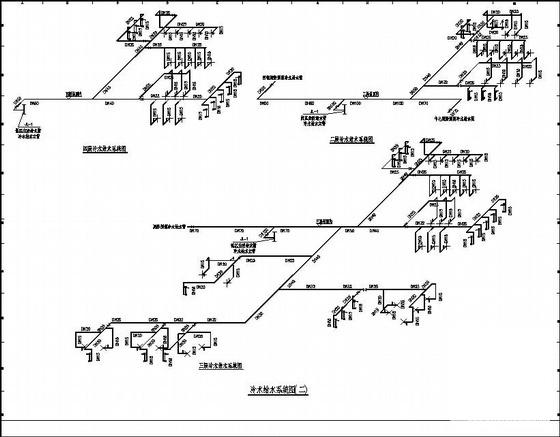

  • 24层综合楼装饰给排水图纸cad系统图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
