[学士]某四层框架教学楼毕业设计(含计算书、建筑结构设计图)
内容包括：
计算书：
1引言
2建筑设计说明
2结构设计说明
4设计计算书
5电算部分
共144页。
该资料包含：

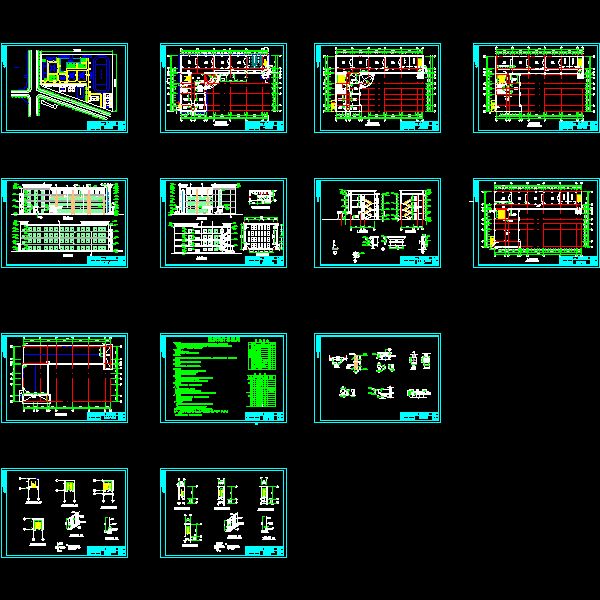

建筑图：门窗表、建筑设计说明、建筑总平面图、各层平面图、屋面平面图、立面、剖面图、构造详图、楼梯平面图共13张图纸；

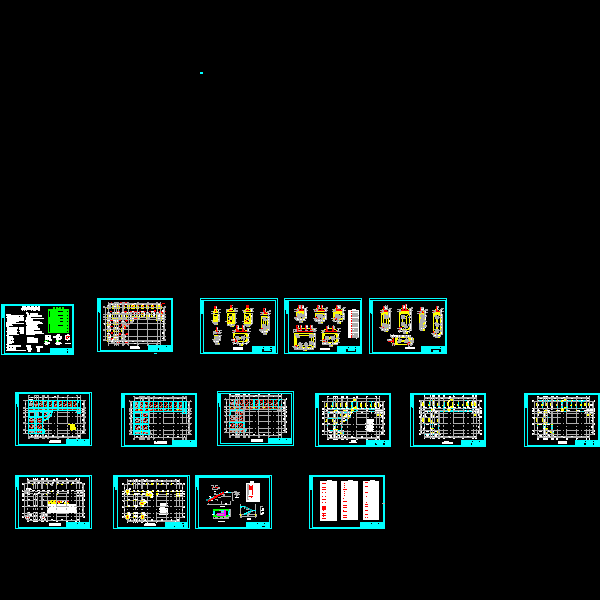

结构图：结构设计总说明、基础平面布置图、基础详图、结构平面布置图、梁配筋图、楼梯平面图 侧面图 配筋图共15张图纸。
