一份办公接待中心MDV空调系统设计CAD施工图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计面积：3680平方米
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计内容：空调,通风
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 项目所在地：重庆

附件详情

• 设计施工说明
• 主要设备及材料表
• 图例
• 风管平面图
• 氟管平面图
• ...

附件详情

一、项目概要：
项目位于重庆市，为办公接待中心，空调面积：3680m2...
二、冷热源：
冷、热源分别采用（氟） MDV-960（34）W/SN1-830中央空调...
三、空调系统：
客房房间采用 MDV室内机加独立新风系统。室内机回风口采用风口式消毒净化器...
四、通风排烟系统：
1.负一层车库3120m2划分为二个防烟分区，排风（烟）量按换气次数6次/小时计算。
2.洗衣机房110m2划分为一个防烟分，设一台排风（烟）机，吊装在洗衣机房顶上，排风量按换气次数14次/小时计算...

图纸共13张。

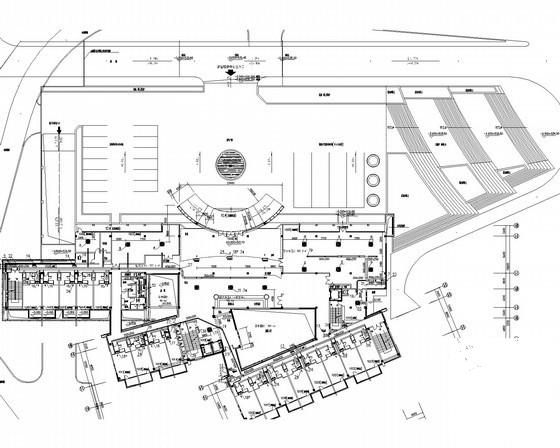

风管平面拆分图

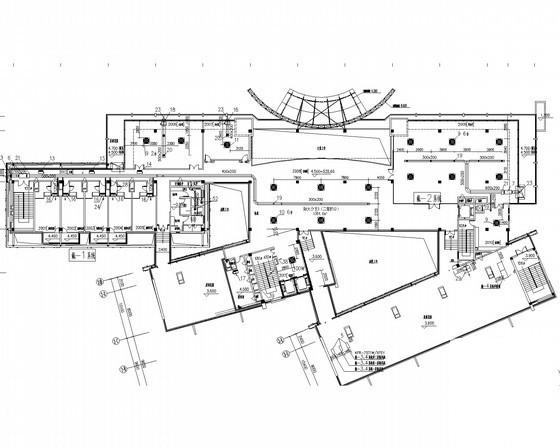

风管平面图

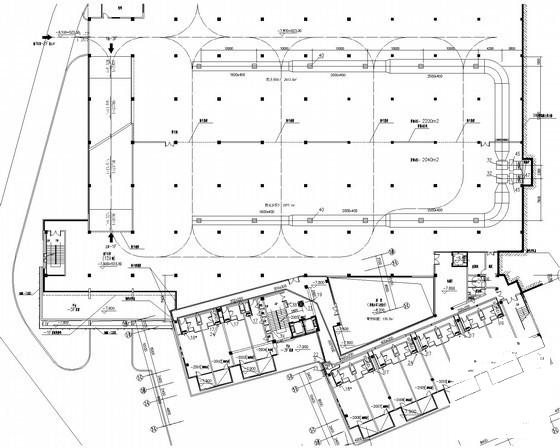

氟管平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
