8层住宅楼MDV空调系统初步设计CAD大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:5249.5平方米
  • 建筑地上层数:8层
  • 设计年代:近代
  • 设计内容:空调
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 项目所在地:湖北

附件详情

  • 设计施工说明
  • 空调及热水平面图
  • 原理图
  • 风管平面图
  • 管井大样图
  • 全热新风交换器大样图
  • ......

附件详情

一、项目概要:
该项目为武汉地区某住宅楼,地理位置:武汉市,建筑设计面积:5249.5m2层数:地上8层,建筑总高度:23.2米......
二、冷热源:
多联机空调系统,设备按照美的MDV4+系列的设备样本进行设计......
三、空调系统:
1.客厅、卧室选用标准型风管天井式室内机,接送风管下送风。
2.起居室选用标准型风管天井式室内机,风口侧送风......
四、通风排烟系统:
1.建筑内均设置有新风送风,维持必要的新风送入......

图纸共23张。

全热新风交换器大样图

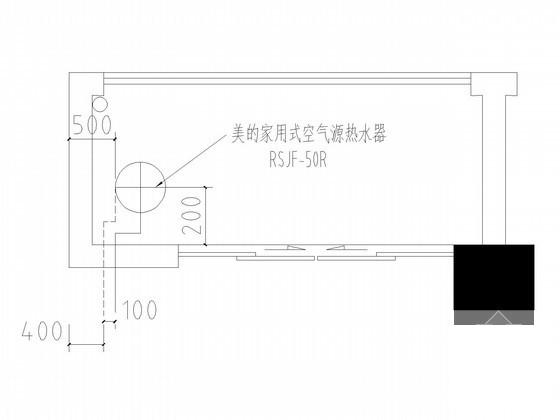

热水器平面布置大样图
