7层写字楼空调系统初步设计CAD初设图纸
- 设计详细说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计面积：10700平方米
- 建筑地上层数：7层
- 图纸设计深度：方案(初设图)
- 参考图纸：9张
- 设计年代：近代
- 空调系统：全空气系统,空气-水系统
- 水系统：变流量,双管制,异程式
- 送风方式：散流器送风
- 项目所在地：天津
附件详情
- 设计及施工说明

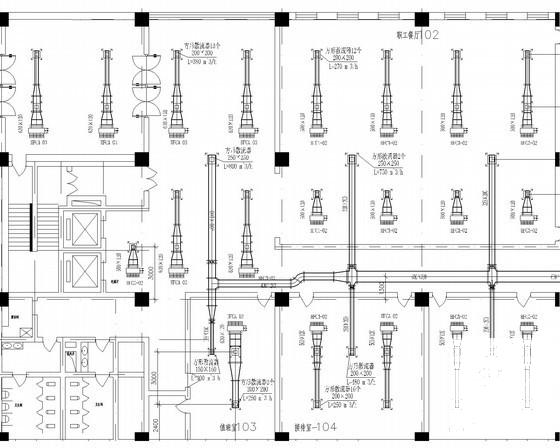

- 一层风系统平面图
- 二三四层风系统平面图
- 五层风系统平面图
- 六层风系统平面图
- 七层风系统平面图
- 一层水系统平面图
- 水系统轴侧图
- 风机盘管连接示意图
- 空气处理机组冷冻水接法示意图
- ...
附件详情
一、项目概要：
项目为写字楼，主体为地上七层，屋顶标高29m，空调面积为10700平方米...
二、冷热源：
由一层制冷制热机房提供的7/12℃的夏季空调冷水...
三、空调系统：
1.空调水系统采用两管制变流量系统，水路系统为异程式系统。
2.根据使用要求分别采用风机盘管加新风系统或全空气系统...
图纸共9张。

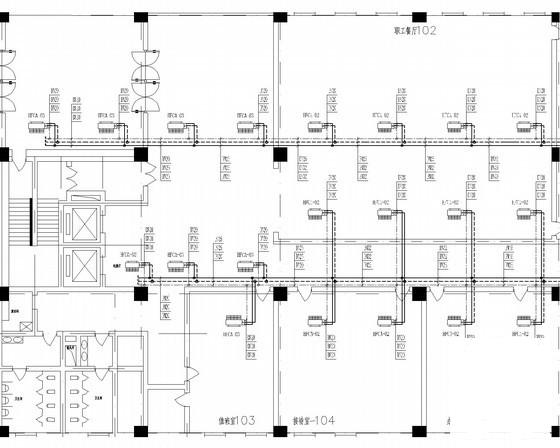

一层水系统平面图

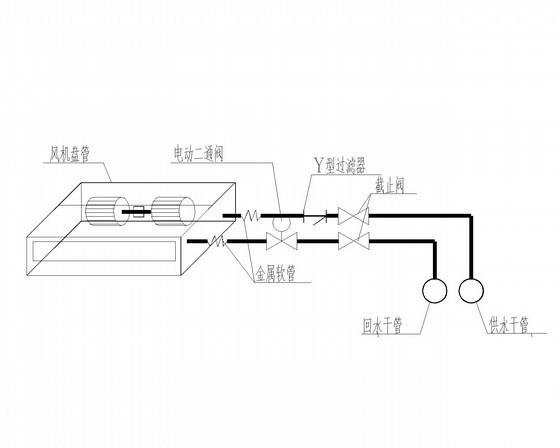

风机盘管连接示意图

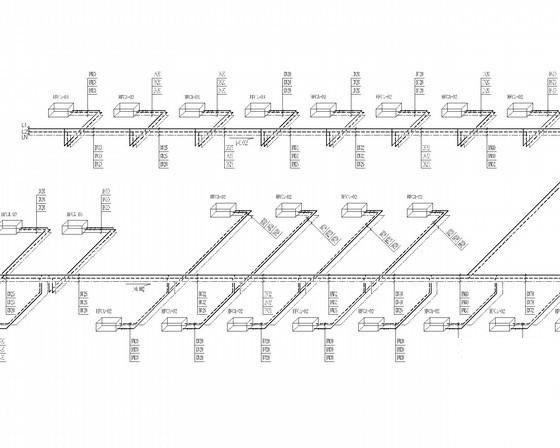

水系统轴侧图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
写字楼空调设计 - 1 -
写字楼空调设计 - 2 -
写字楼空调设计 - 3 -
写字楼空调设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
