地上3层国宾馆改造初步设计结构CAD初设图纸

附件详情

国宾馆一期设计，建成于，分为A 、B、C、D、E五部分，建筑物总面积约为19462平方米。
该资料根据美国贝氏建筑事务所、赫希.贝纳德联合设计顾问有限公司及国内著名公司设计，该项目的改造内容较大，房间的功能及布置均发生很大变化，外墙及屋面的做法均发生改变，同时，有拆除、改造及加建的结构内容。

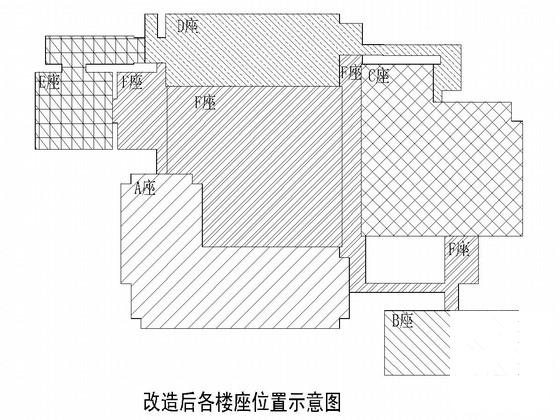

A座为改建部分，为3层现浇混凝土框架结构，无地下室，改建为1层餐厅、包间，2-3层为客房区；B座为改建部分，为2层现浇混凝土框架结构，无地下室，改建为1-2层水疗及SPA用房；C座为改建部分，为1层钢结构单体，局部地下室为泳池设备机房，改建为泳池、网球场及健身区；D座为改建部分，为地上2层地下1层现浇混凝土框架结构，东侧有新建螺旋楼梯部分及新建地下室走道区域，改建为地上1-2层为会议区，地下1层为设备房间；E座为改建部分，为1层钢结构单体，无地下室，改建为宴会前厅及宴会厅；F座为新建部分，为1层钢结构玻璃中庭、连接各楼座的钢结构玻璃连廊及1座新建钢筋混凝土框架结构的宴会厨房、行政办公区，中庭部分有地下设备夹层。

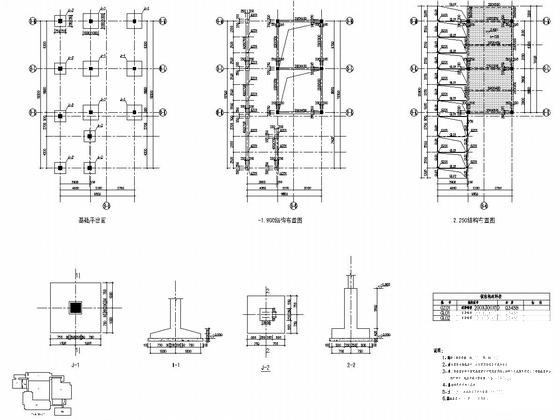

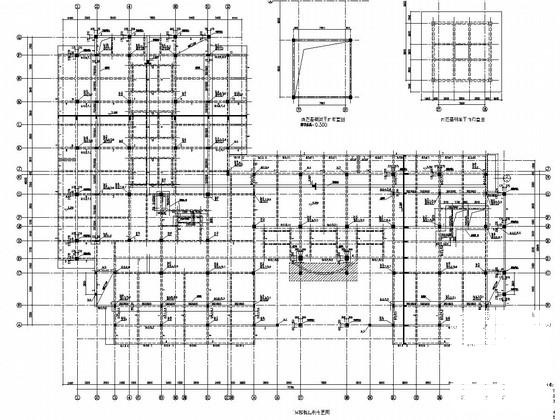

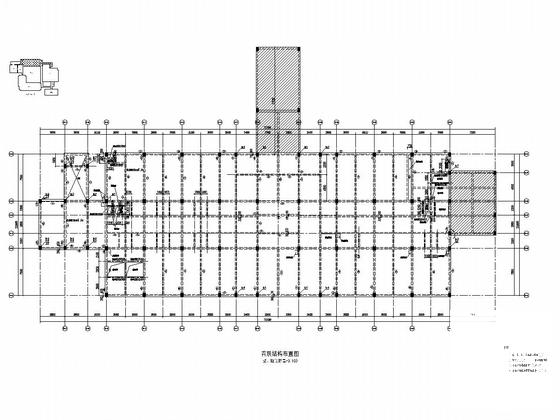

该资料包含：初步设计说明，A座基础、楼板、结构布置图，B座基础、楼板布置图，D座基础、新建结构图，F座基础，宴会厅、钢连廊结构图等共计22张图。
设计年代：近代1月。
