小区6层住宅楼建筑初步设计CAD初设图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度 ：方案（初设图）
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：7张
• 建筑面积：5423平方米
• 用地面积：781平方米
• 建筑高度：21.2m
• 地上层数：6层
• 地下层数：1层
• 效果图：无

附件详情

本课题为某小区多层住宅楼。
总用地面积：781平方米。
总建筑面积：5423平方米。
建筑层数：六层，架空层一层，跃层一层。
建筑结构形式：钢筋混凝土框架结构。
抗震设防烈度：7度，框架为三级抗震。
设计分为建筑设计部分和施工组织部分：建筑设计部分该资料包含各层平面图、立面图、剖面图和门窗表，共计7张图纸；施工组织部分包含总 平面布置图 和 施工组织设计 说明。

2

3

4

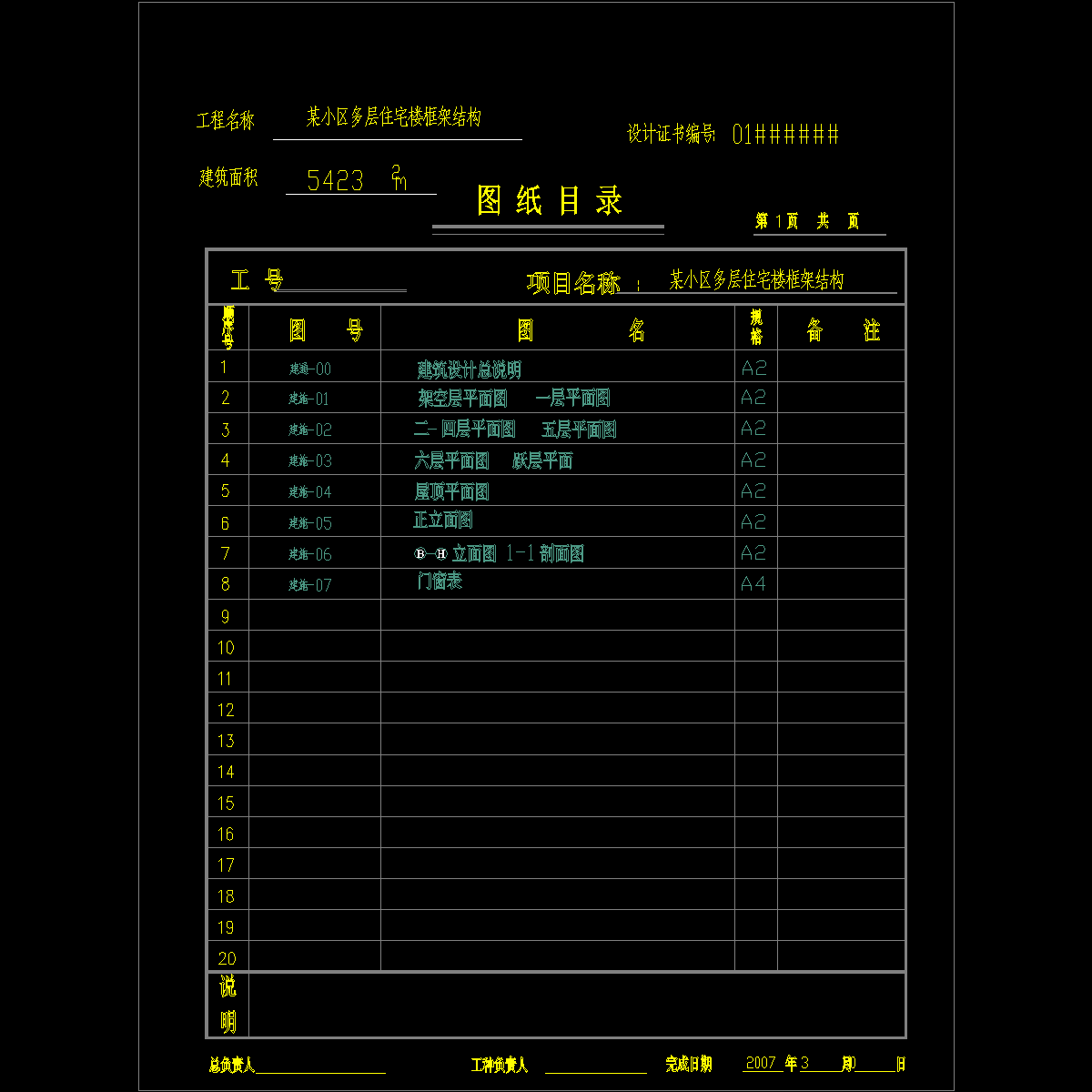

图纸目录-t3.dwg

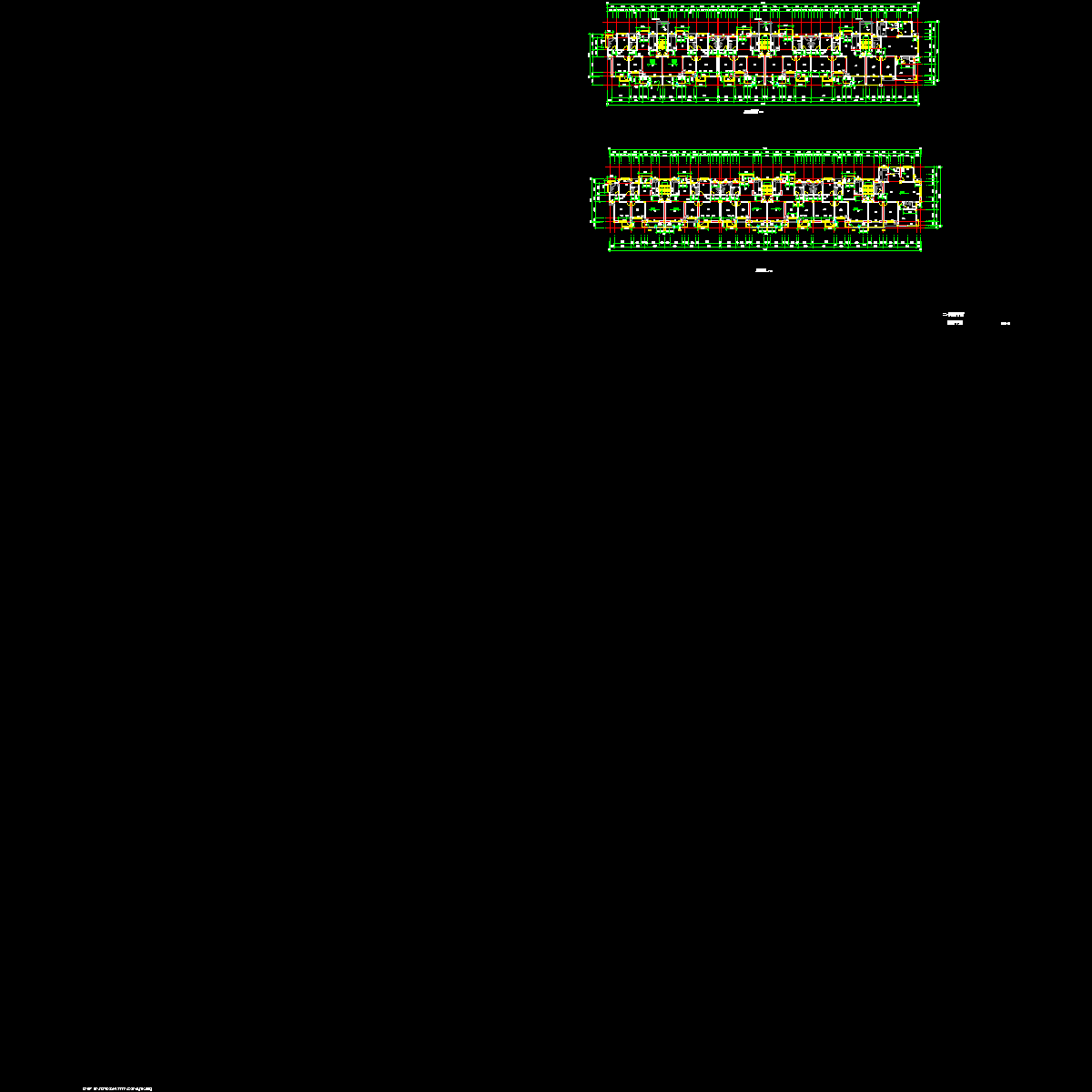

六层平面图-t3.dwg

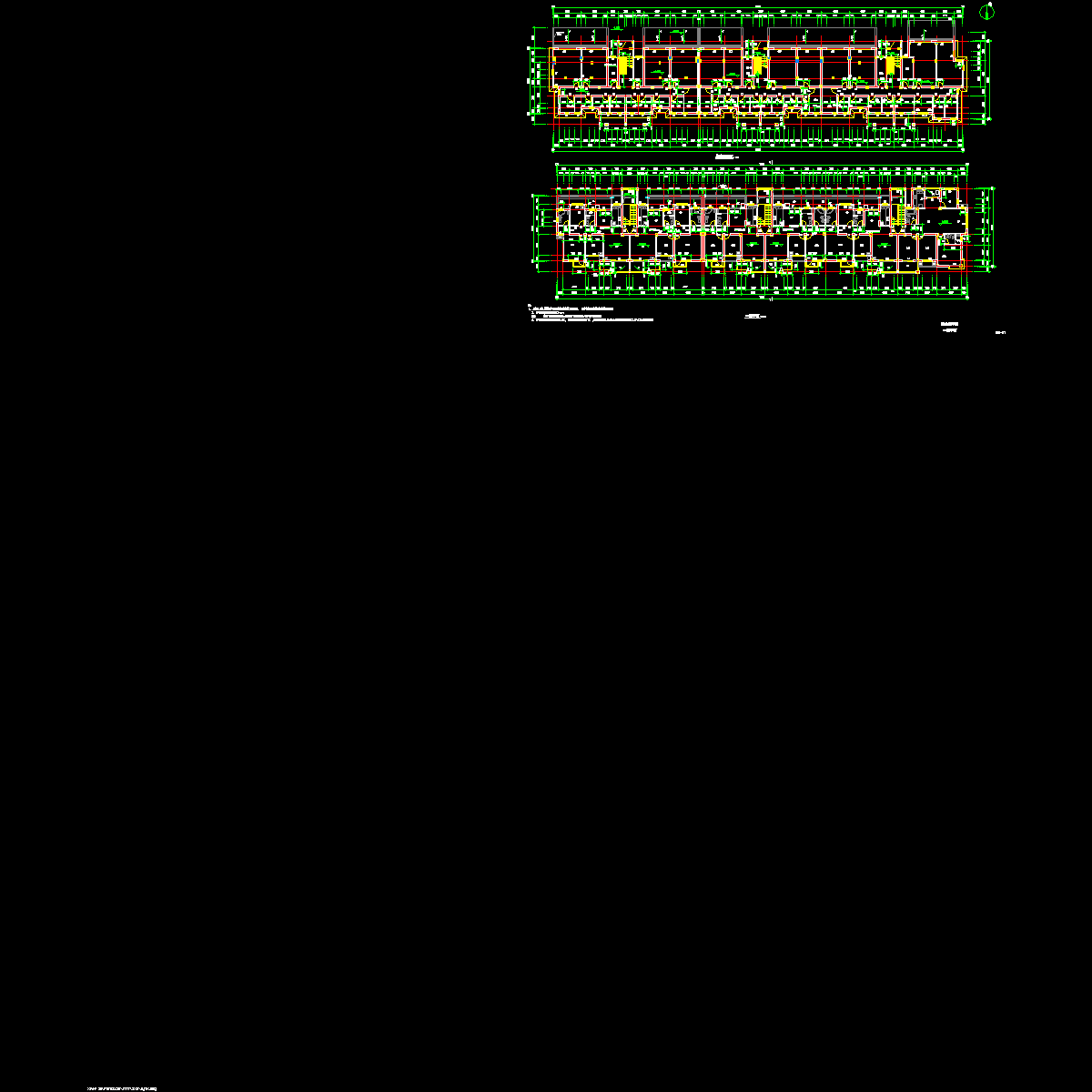

架空层平面图-t3.dwg

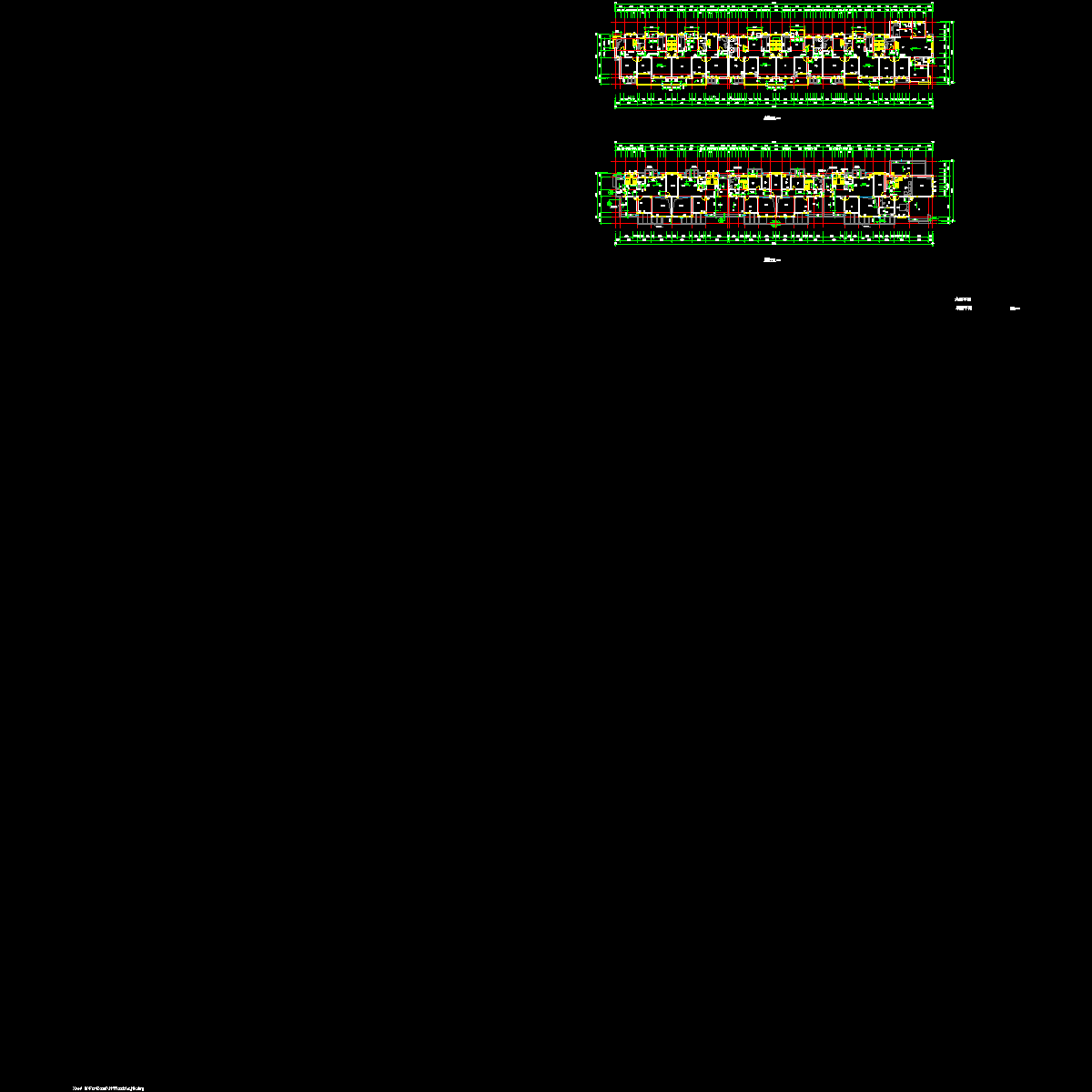

二至四层平面图-t3.dwg

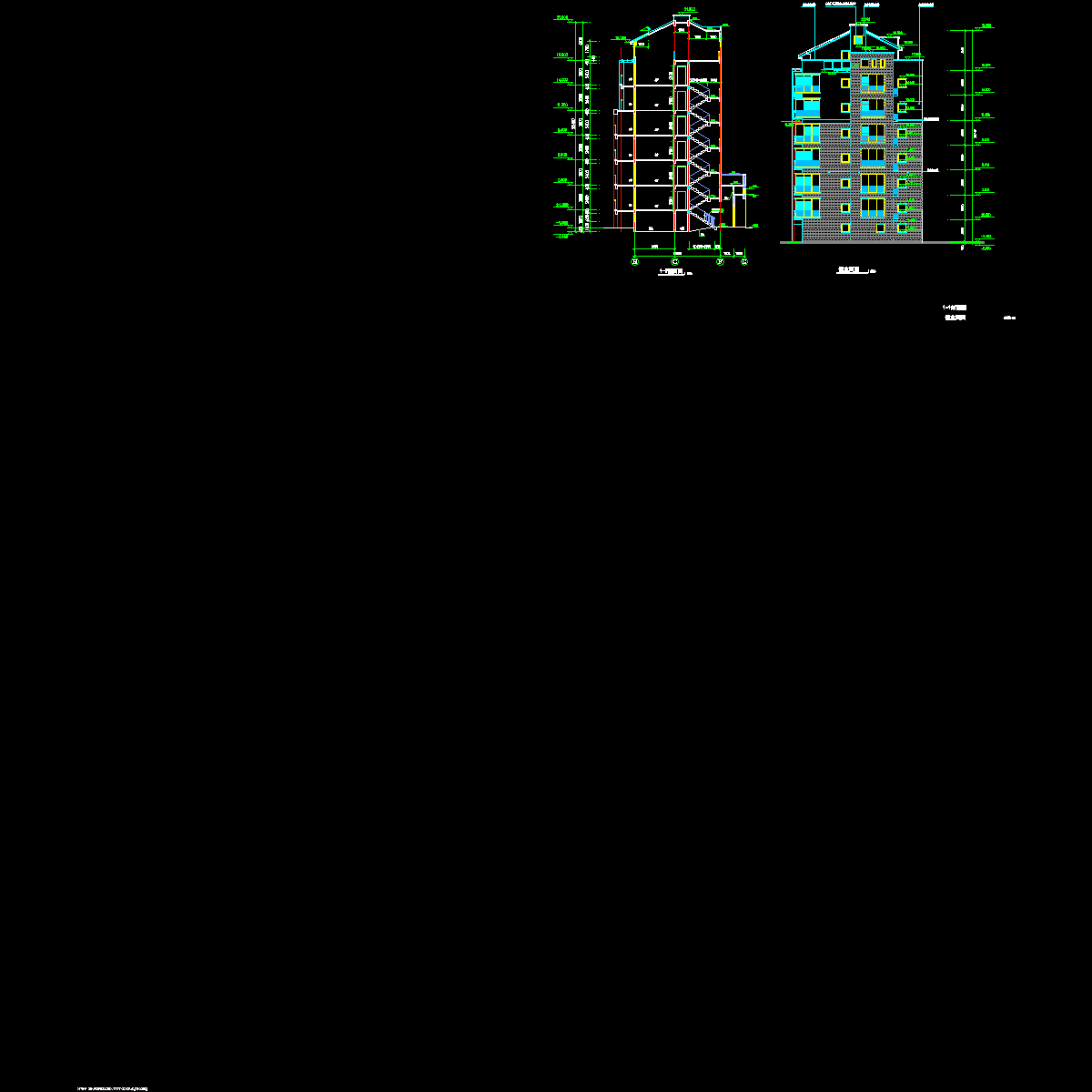

1-1剖面图-t3.dwg

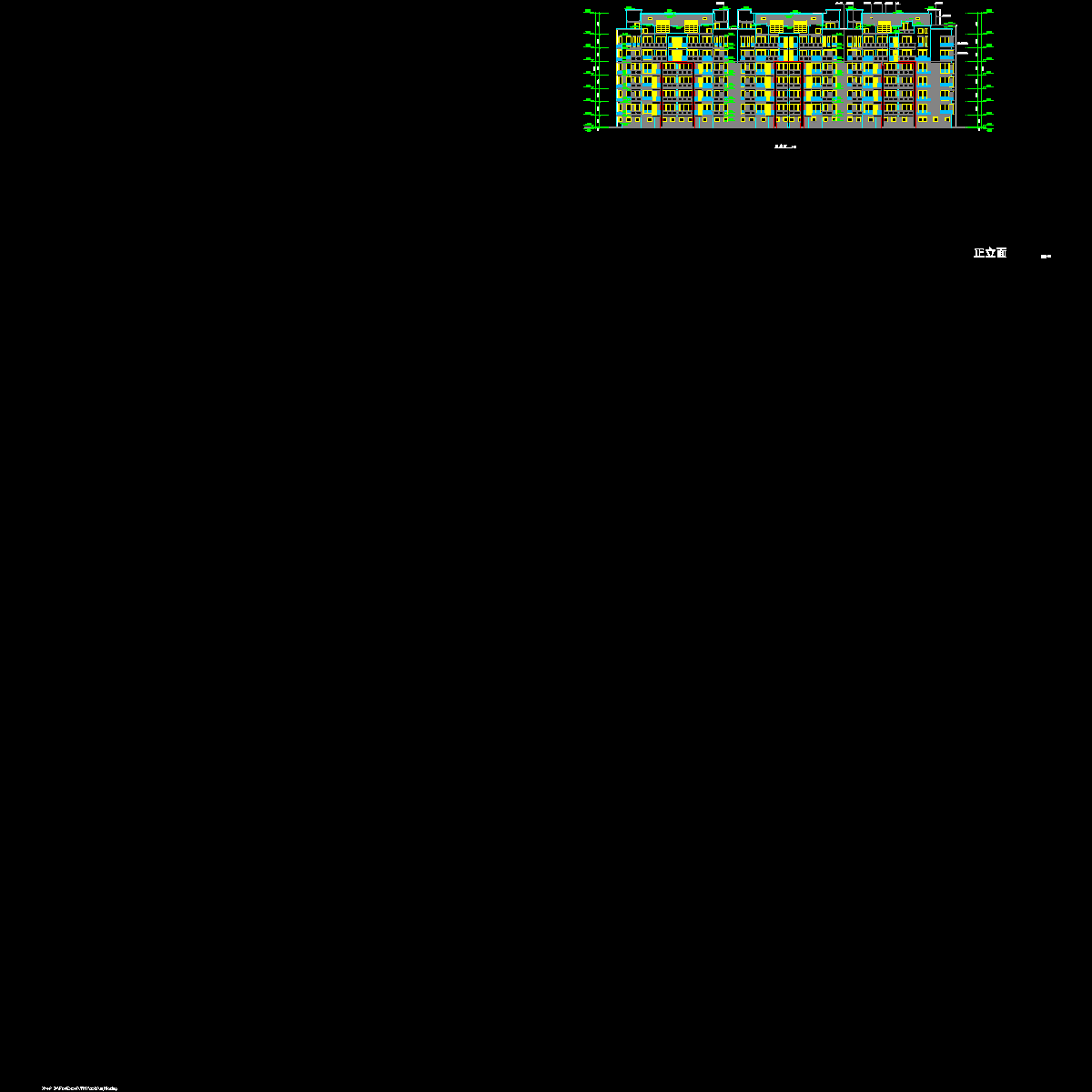

正立面图-t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
