2层住宅楼项目地源热泵空调系统设计施工CAD大样图
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 建筑地下层数：1层
- 参考图纸：14张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,冷热源
- 冷热源：水地源热泵
- 空调系统：空气-水系统
- 水系统：双管制,异程式,闭式
- 项目所在地：上海
附件详情
- 空调设计施工说明
- 地埋管设计施工说明
- 主要设备表
- 空调、地暖原理图
- 室内空调、地暖系统图

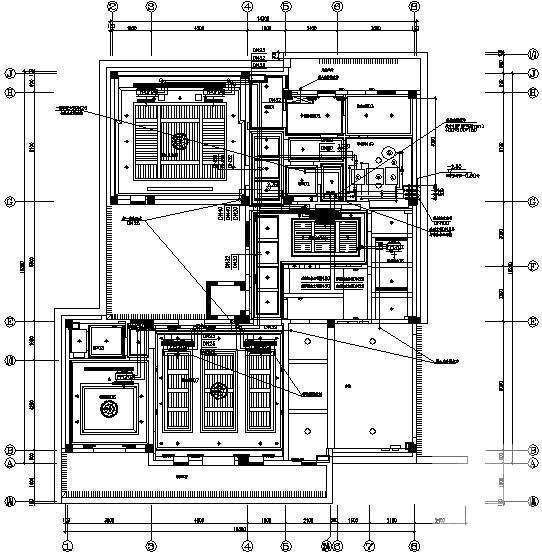

- 空调 平面布置图
- 空调管路平面图
- 室外地埋管平面示意图

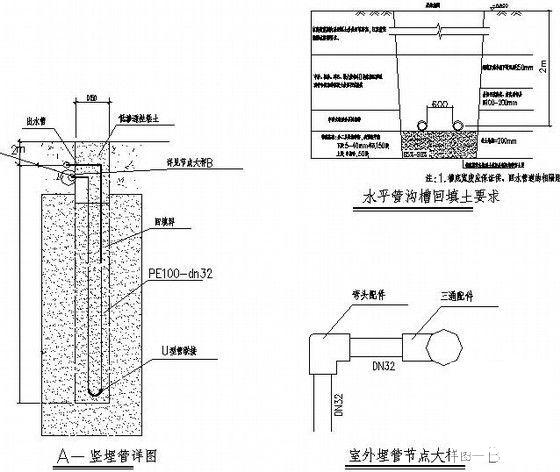

- 垂直埋管 节点详图 、水平埋管详图
附件详情
稿件为上海某住宅项目地源热泵空调系统设计施工图纸；该建筑总空调面积390.33m2，地上两层，地下一层。主要功能为客厅、餐厅、卧室等。
设计内容：该住宅的空调、通风及防排烟系统设计。室内采用风机盘管加全热交换新风系统。
，图纸共14张。
系统图

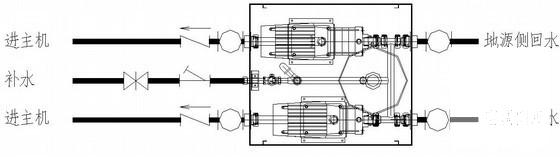

水力模块接管详图
施工大样图

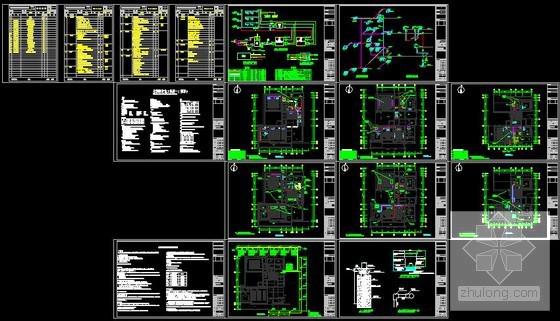

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
热泵空调系统设计 - 1 -
热泵空调系统设计 - 2 -
热泵空调系统设计 - 3 -
热泵空调系统设计 - 4 -
热泵空调系统设计 - 5
以上是部分截图，请下载附件后查看完整高清内容
