一份24米跨机械厂厂房结构CAD施工图纸（门式刚架）(柱下独立基础)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 结构安全等级：二级
• 结构最大跨度：24m
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：25张

附件详情

该项目上部结构为单层门式刚架结构体系.跨度24米，局部夹层，柱距6米.屋面岩棉夹心板,墙面标高1.2米以下砖墙,以上岩棉夹心板.基础采用柱下独立基础.
该资料包含：
结构设计说明 、基础 平面布置图 、锚栓布置图、基础及锚栓详图、柱及支撑布置图、结构布置图、吊车梁布置图、吊车梁详图、支撑布置图、屋面支撑系杆布置图、屋面构件布置图、屋面檩条详图、支撑详图、墙檩布置图、墙檩布置图、屋面支撑详图、墙檩详图、墙檩详图、门框详图、刚架详图、天窗详图、 楼梯详图 、托梁、门梁详图共25张图纸。

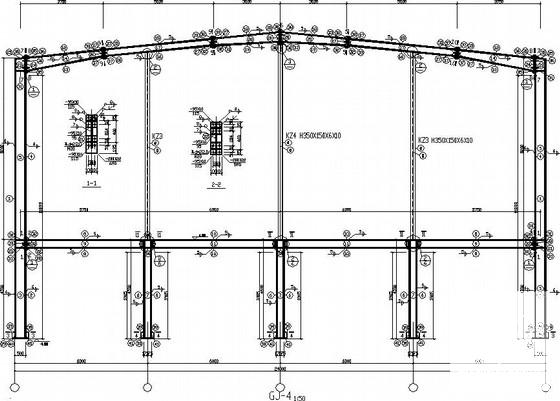

第 1 张图

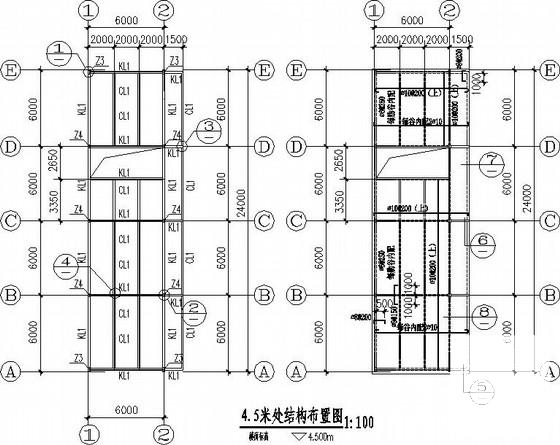

第 2 张图

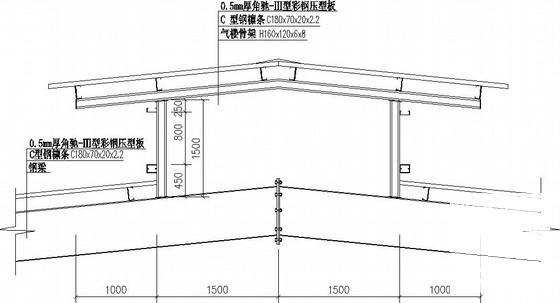

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
