一份25米跨独立基础门式刚架厂房结构CAD施工图纸（8度抗震）(平面布置图)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 风压：0.30kN/平方米
• 参考图纸：10张

附件详情

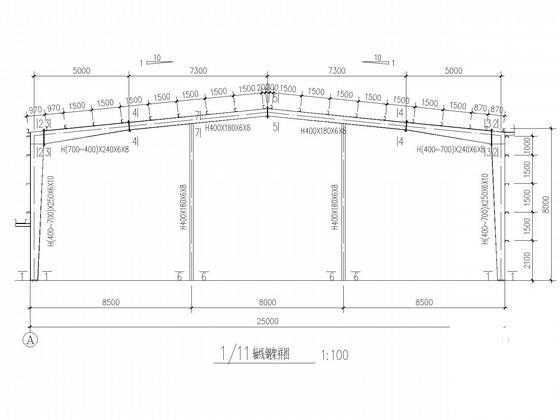

钢结构设计总说明、基础 平面布置图 、预埋件布置图、柱网及柱间支撑布置图、柱间支撑立面图、屋面平面图、屋面檩条拉条布置图、立面图、刚架图共10张图纸。

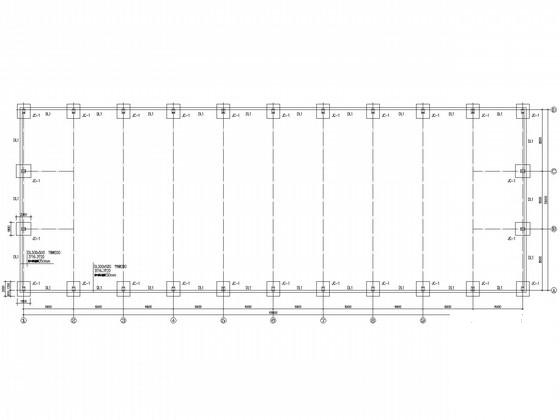

基础平面布置图

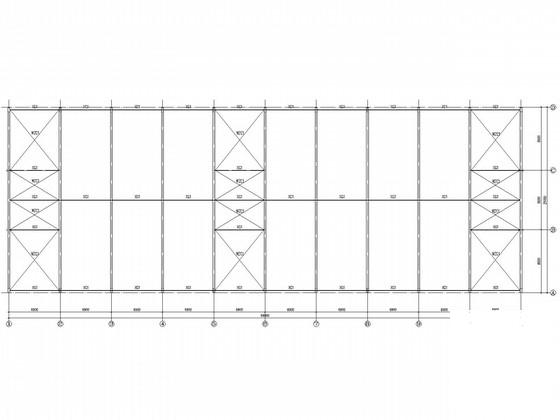

结构布置图

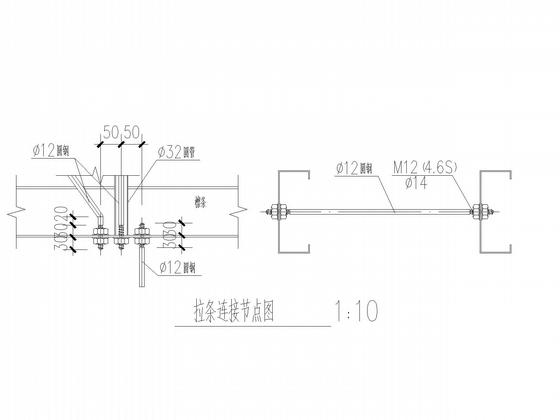

拉条节点详图

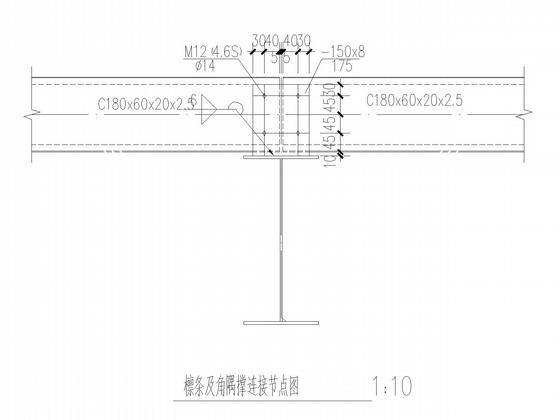

檩条及角隅撑连接节点图

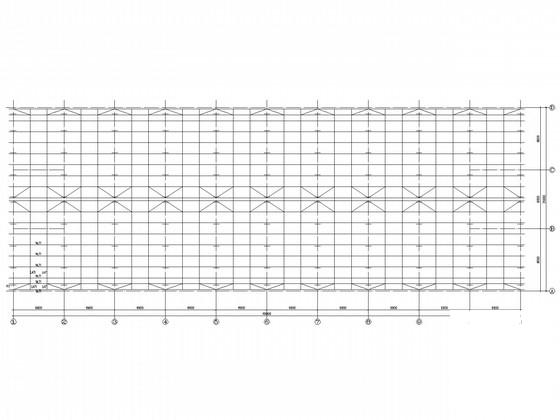

屋面檩条拉条布置图
