一份2X24米跨单层门式刚架厂房结构CAD施工图纸（独立基础）(水平支撑)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 参考图纸：10张

附件详情

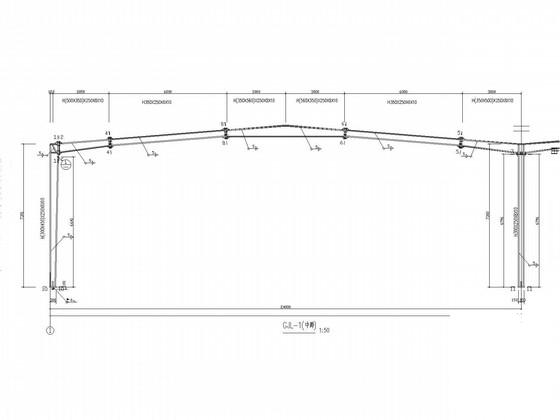

结构设计总说明、基础布置图、预埋螺栓布置图、支撑布置图、支撑大样图、墙梁布置图、墙梁柱节点大样、屋面檩条布置图及大样、GJL、节点构造大样共10张图纸。

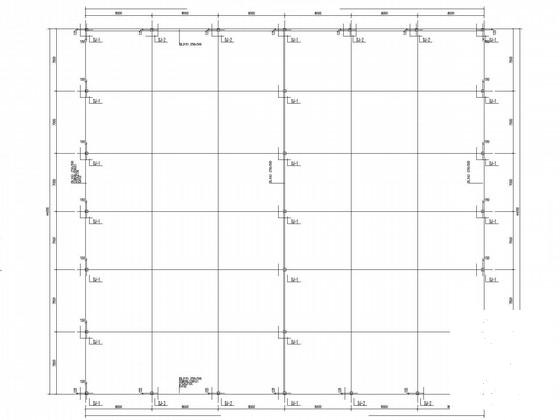

基础布置图

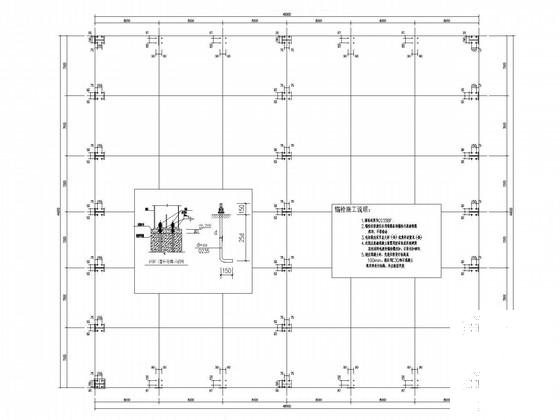

预埋螺栓布置图

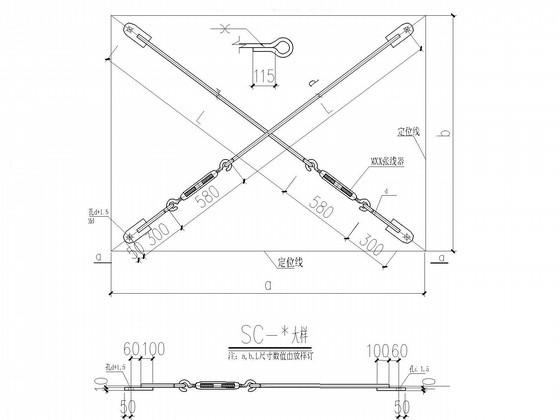

水平支撑节点

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
