一份7层层商业楼给排水工程改造CAD施工图纸（大空间主动喷水灭火系统）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计面积：71959.29平方米
• 建筑地上层数：7层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：36张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 特殊系统：消防炮
• 大样节点：卫生间
• 项目所在地：重庆

附件详情

• 目录
• 设计说明
• 给水系统原理图
• 室内消火栓给水系统原理图
• 污废水系统原理图
• 自动喷淋系统图
• 大空间主动喷水灭火系统图
• 一层~七层给排水平面图
• 一层~七层消火栓平面图
• 电影院夹层消火栓平面图
• 一层~七层自动喷淋平面图
• 电影院夹层自动喷淋平面图
• 卫生间大样图

附件详情

本稿件为[重庆]高层商业楼给排水工程改造施工图纸（含大空间主动喷水灭火系统），工程性质：一类高层商业楼；总建筑面积71959.29平米，建筑层数为地下二层(不在本次改造范围），裙楼七层，18-H轴处为23层塔式公寓(不在本次改造范围）,建筑总高为79.6m,裙房高度为37.2m.该项目设有生活给水系统、生活排水系统、消火栓给水系统、自动喷淋系统(1F-7F）、气体预制灭火系统和灭火器配置等，雨水系统不在本次改造范围内。
，共37张图纸。

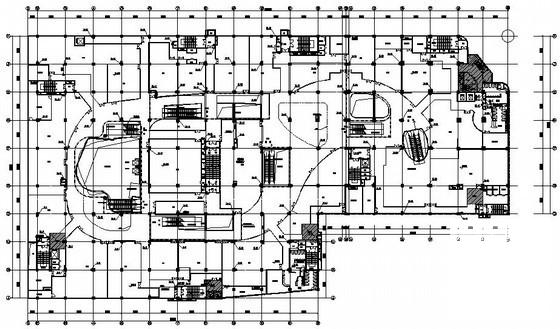

五层消火栓平面图

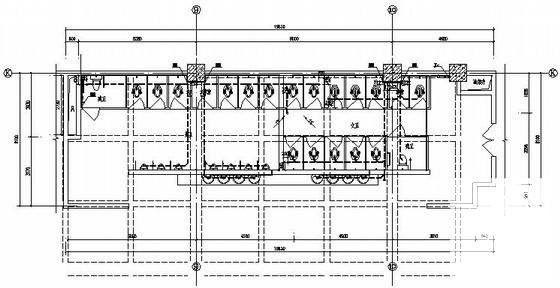

卫生间给排水大样图

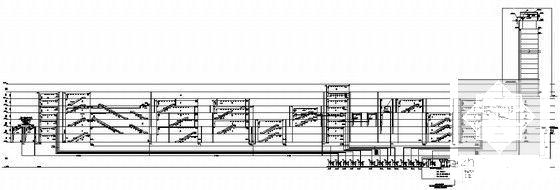

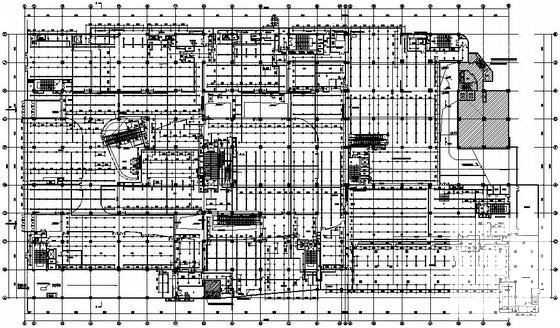

自动喷淋系统图 大空间主动喷水灭火系统图

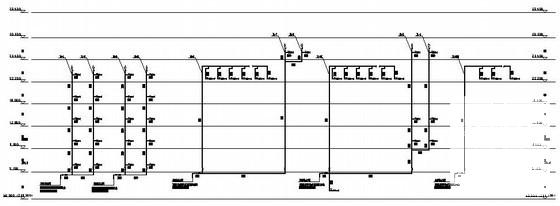

给水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
