该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：办公,商业,酒店,餐饮,其他
-
建筑高度类型：高层建筑
-
建筑设计面积：40000平方米
-
建筑地上层数：18层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：56张
-
设计年代：近代
-
设计内容：空调,通风,采暖,防排烟,冷热源,动力,机房
-
冷热源：电动压缩式冷水机组,锅炉,空气调节器
-
空调系统：全空气系统,空气-水系统,制冷剂系统
-
采暖系统：热水辐射
-
水系统：单式泵,四管制,同程式
-
节点大样：集分水器,风机盘管,空气处理机组,管道支吊架
-
项目所在地：安徽
附件详情
-
暖通空调设计与施工说明
-
空调通风图例
-
主要设备材料表
-
锅炉房热力系统原理图
-
空调水系统原理图
-
空调风系统原理图
-
防烟系统原理图
-
空调通风平面图
-
屋面层新风、回风干管平面图
-
空调采暖干管平面图
-
空调采暖干管、油管平面图
-
空调采暖水管平面图
-
空调水管平面图
-
锅炉房设备管道平面图
-
制冷机房设备管道平面图
-
锅炉房、制冷机房设备基础平面图
-
制冷机房详图
-
空调机房详图
-
风机盘管、空调机组接管大样图
-
锅炉、柴油发电机储油系统及管道工程设计与施工说明
-
锅炉、柴油发电机储油系统及管道工程主要设备材料表
-
锅炉、柴油发电机储油系统及管道工程原理图
-
锅炉、柴油发电机储油系统及管道工程系统图
-
室外储油设备、管道平面图
-
油管穿墙穿楼板示意图
-
卸油点剖面图
-
埋地油罐剖面图
附件详情
稿件为安徽芜湖某五星级暖通空调全套设计施工图纸，由国内某著名设计院设计。酒店地上建筑面积31007.54平方米，地下建筑面积6262.07平方米，酒店客房钥匙间为282间。共18层主楼和4层裙房、2层地下室。
设计内容：该酒店的空调系统、通风系统、防排烟系统、地板辐射采暖系统，以及锅炉房、制冷机房的冷热源系统的设计。该项目的空调设计总冷负荷指标为100W/m^2，空调计算热负荷指标为62W/m^2。根据建筑类别、平面分布及业主的使用要求，F1~F3裙楼的宴会厅、大堂、泳池、宴会前厅、大堂吧、全日餐、行政酒廊等大空间区域设置一次回风全空气集中空调系统。裙房层的会议室、办公室、贵宾厅、包间、走道等采用新风+风机盘管的空调通风方式；塔楼客房层（F5~F18）采用风机盘管和带热回收新风机组的空调通风方式;裙楼F4层的泳池区设置除湿热泵空调机组……
，图纸共56张，知名设计院出图。

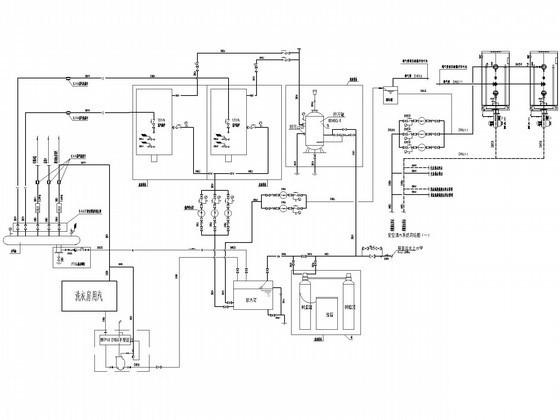

锅炉房热力系统原理图
锅炉房设备管道平面图

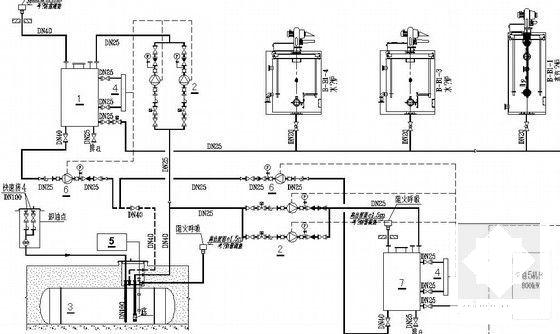

锅炉、柴油发电机储油、管道工程流程图

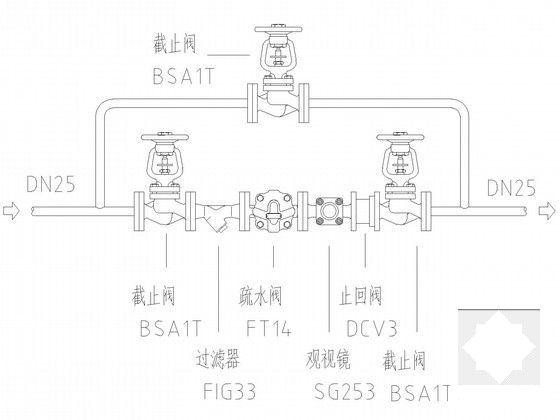

分气缸底部疏水详图

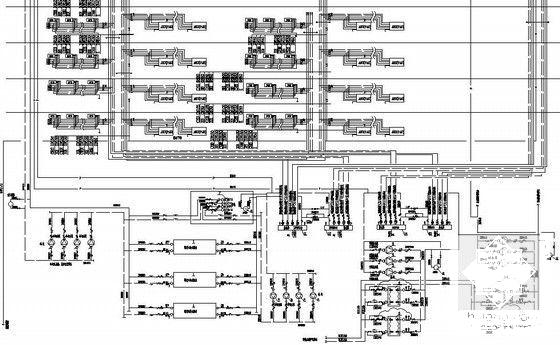

空调水系统原理图
埋地油罐2-2、3-3剖面图
空调机组接管示意图

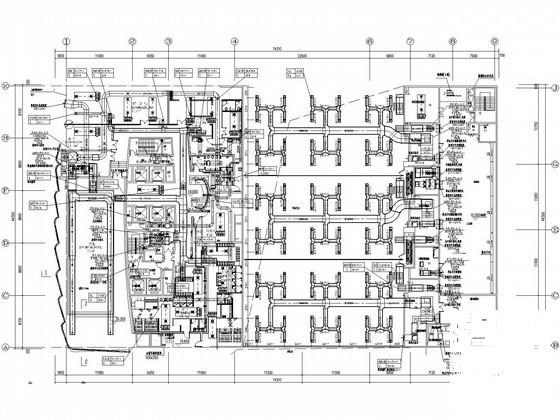

塔楼空调通风平面
锅炉房设备大样图
机房大样图
空调水管布置大样
空调采暖水管平面图
总图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
