一份8层商业办公楼空调及通风系统设计CAD施工图纸（VRF空调加新风机组）(公共卫生间)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：8层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计内容：空调
• 冷热源：空气调节器
• 空调系统：制冷剂系统

附件详情

一、项目概要：
本项目由主楼、地下车库组成。总建筑面积为5995.45平方米，地上8层，地下1层...
二、空调系统：
该项目办公和会议等全部采用VRF空调加新风机组的方式...
三、通风系统：
1.大楼各个房间新风通过新风处理机， 按规定新风量要求送到各个房间。
2.有外窗的公共卫生间可自然排风，没有外窗的卫生间设置风管排至室外。
3.地下室汽车库设自然送风系统，排风量按规范要求不小于6次/h换气次数...

图纸共15张。

风管平面图

空调平面图

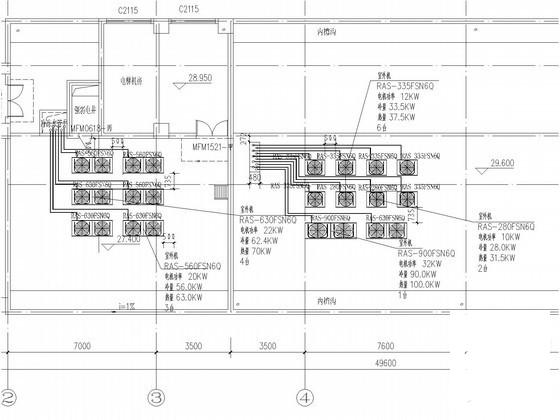

屋顶层室外机平面图

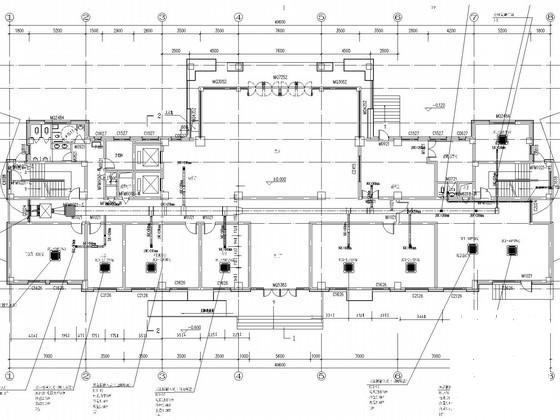

第 1 张图

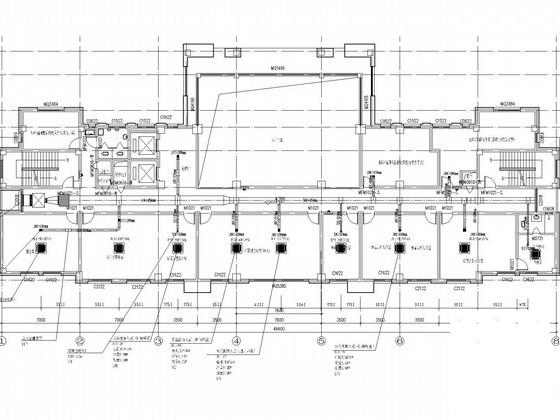

第 2 张图

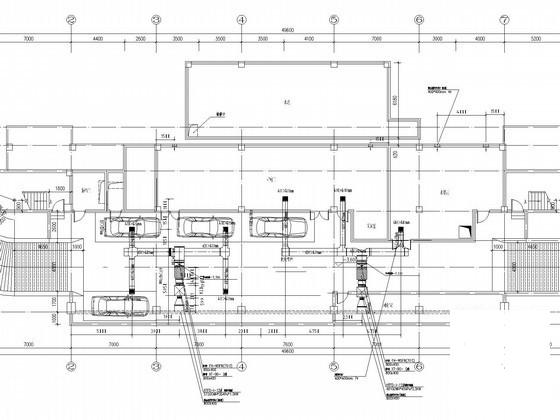

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
