一份9层办公楼舒适性空调及通风排烟系统设计CAD施工图纸（智能感应送风）(安装大样图)

kack5566 · 发表于 2020-2-27 14:52:39

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计面积：22936平方米
建筑地上层数：9层
图纸设计深度：施工图
参考图纸：38张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,人防
冷热源：空气调节器
空调系统：制冷剂系统
送风方式：散流器送风
节点大样：集分水器
项目所在地：江苏

附件详情

暖通设计施工说明
正压送风原理图
地下车库平时风管平面图
地下车库战时风管平面图

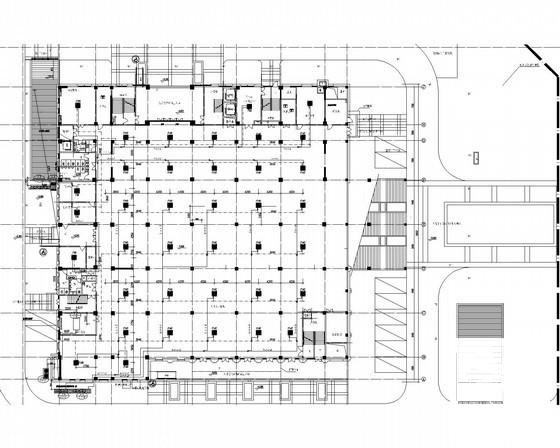

风管平面图

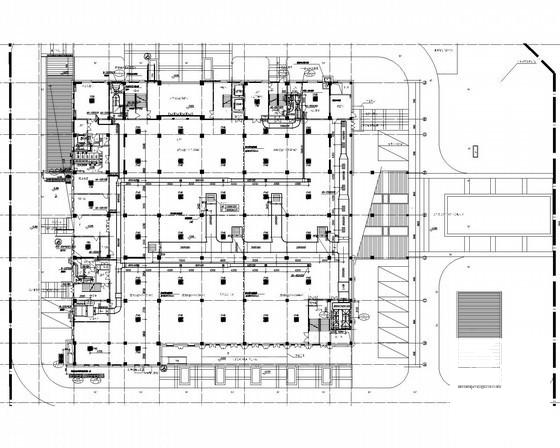

空调平面图

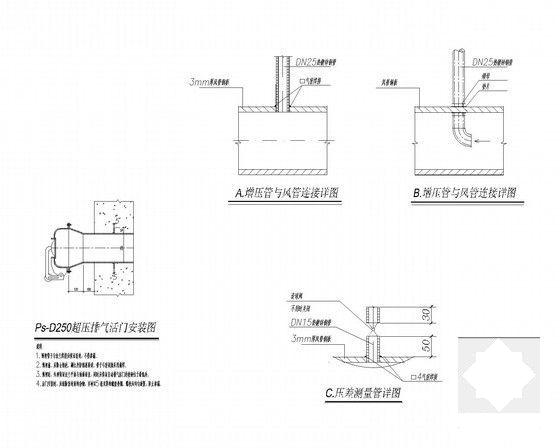

人防安装大样图
人防通风原理图
人防口部大样图

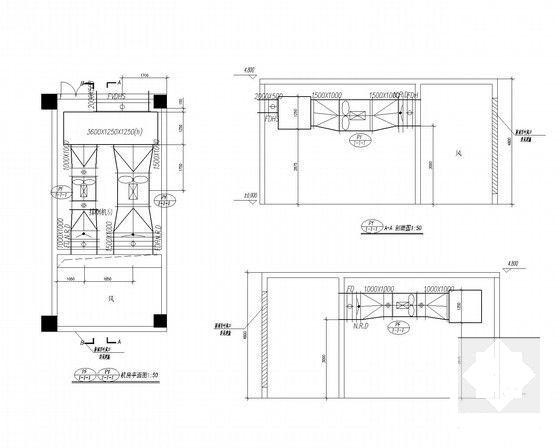

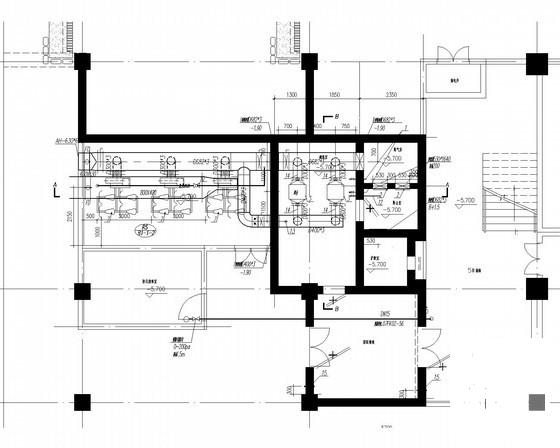

机房大样图
......

附件详情

一、项目概要：
项目位于江苏省，为办公楼建筑，地上九层，总建筑面积22936m2，地上建筑面积16430 m2，建筑高度35.1m......
二、冷热源：
空调冷热源由多联空调（热泵）系统提供......
三、空调系统：
1.新风采用全热交换器或独立新风机组提供。
2.报告厅采用屋顶式空调机组。
3.空调室内机主要采用四周环绕出风型，办公室建议采用智能感应送风型......
四、通风排烟系统：
1.公共卫生间设置机械通风系统，通风量按10次/h选用。
2.变电所设置机械排风系统，水泵房通风量按4次/h，变电所按12次/h。
3.电梯机房设置机械排风系统，换气次数按10次/h。
4.汽车库设置机械排烟系统，按不大于2000m2划分防烟分区，排烟量按不小于6次/h计算......

图纸共38张。
