一份层5层办公楼舒适性空调系统设计CAD施工图纸（负荷计算）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计面积：15133.91平方米
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计内容：空调,通风
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风

附件详情

• 设计施工说明
• 空调系统原理图
• 排烟平面图
• 通风平面图
• 冷媒管平面图
• 设备布置平面图
• 空调风管平面图
• ......

附件详情

一、项目概要：
该项目位于重庆市，地上五层为办公；地下一层为车库和设备用房。总建筑面积15133.91平方米......
二、空调系统：
1.采用直流变频多联机系统，冷媒选用环保冷媒410A。共分为30个系统。
2.新风口选用双层百叶风口，室内机送风口采用方形散流器,回风口采用可开百叶风口。
3.空调系统的气流组织为顶送顶回......
三、通风系统：
1.地下车库设排风排烟合用系统,平时排风，火灾时排烟，通过车道入口自然进风。
2.车库按防火分区划分防烟分区 ,最大防烟分区不超过2000m2。
3.设通风排烟合用系统 ,平时排风 ,火灾时排烟。直接对外的防火分区由车道入口自然补风......

图纸共16张。

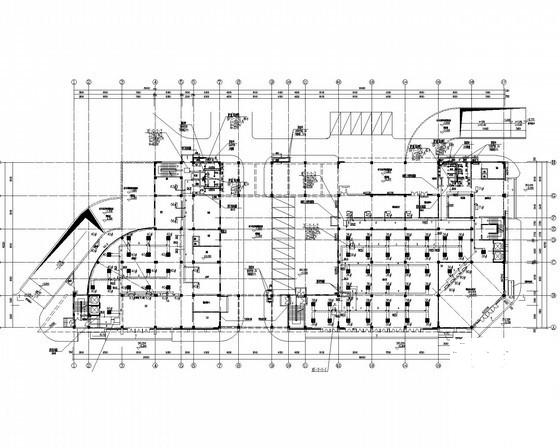

冷媒管平面图

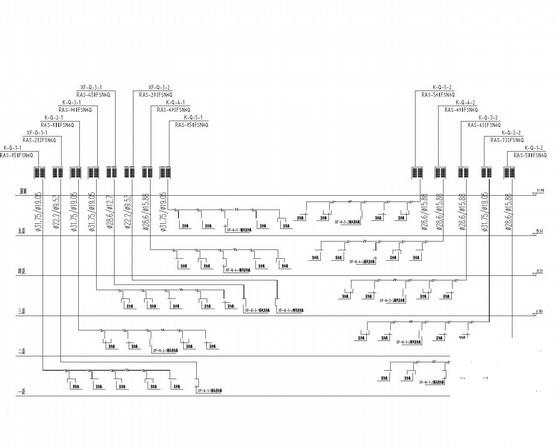

空调系统原理图

通风排烟平面图

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
