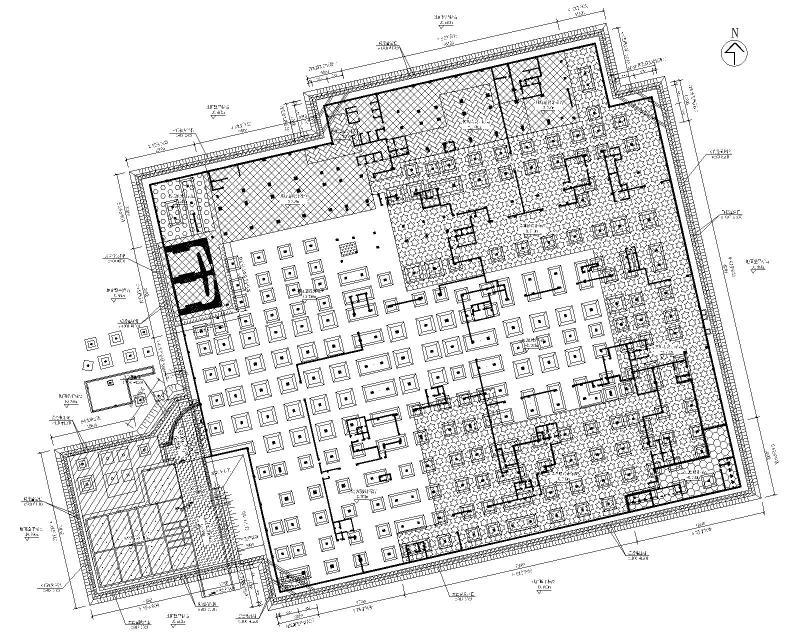

大直径搅拌桩预应力锚索基坑支护大样图cad平面布置图及剖面图

yyuu8899 · 发表于 2021-10-26 20:58:45

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

该附件为： 大直径搅拌桩预应力锚索基坑支护截水图纸2020 ，格式为DWG，节点清晰，同类工程可下载参考。

一、项目概要：

xx医院易址新建项目拟建项目设置2层地下室，污水处理池及地下室入口车道为地下1层。基坑成正方形，基坑支护周长约740m，基坑开挖深度为4.80～12.60m，基坑侧壁安全等级为二级。
场地现状为空地及待拆建筑，场地西侧为xx路，场地北侧为xx路，场地西侧为xx路，场地南侧为xx沿江高速；支护结构与周边建筑物的具体距离详见《基坑周边环境图》。
本基坑的支护结构安全等级为二级，支护结构重要性系数为1.0，基坑变形控制保护等级为二级

二、设计依据：

1、《建筑基坑支护工程技术规程》（DBJ/T15-20-2016）；

2、《建筑基坑支护技术规程》（JGJ120-2012）；

3、《建筑基坑工程监测技术规范》（GB50497-2009）；

4、《建筑地基基础设计规范》（DBJ 15-31-2016）；

5、《建筑地基处理技术规范》（DBJ 15-38-2005）；

6、《混凝土结构设计规范》（GB50010-2010）2015版；

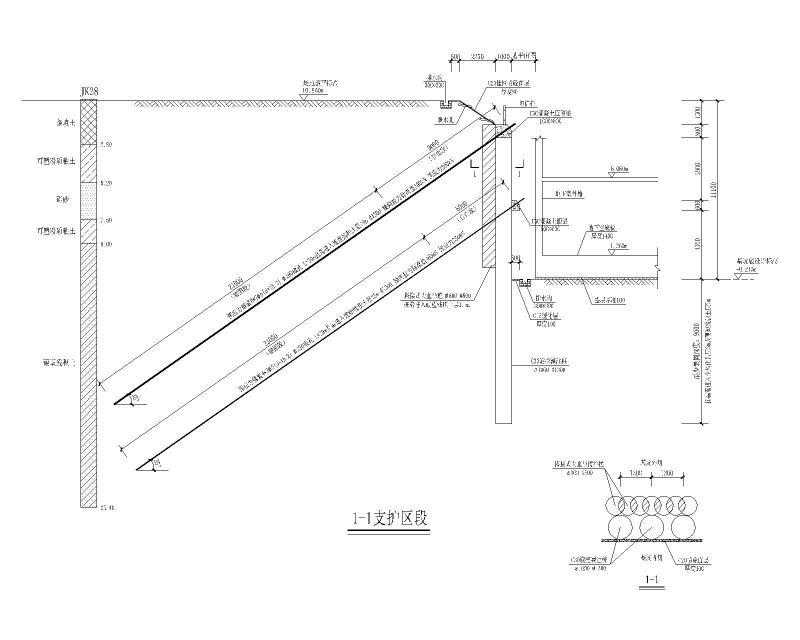

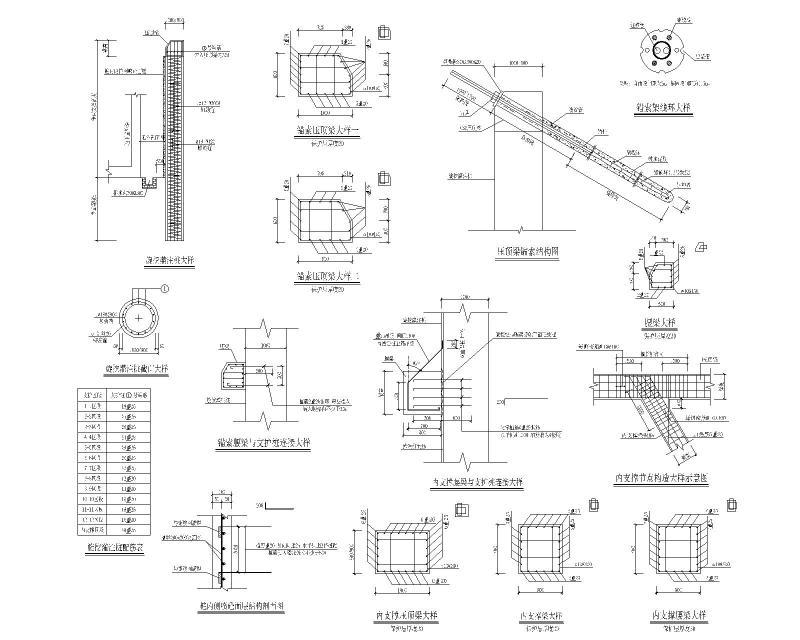

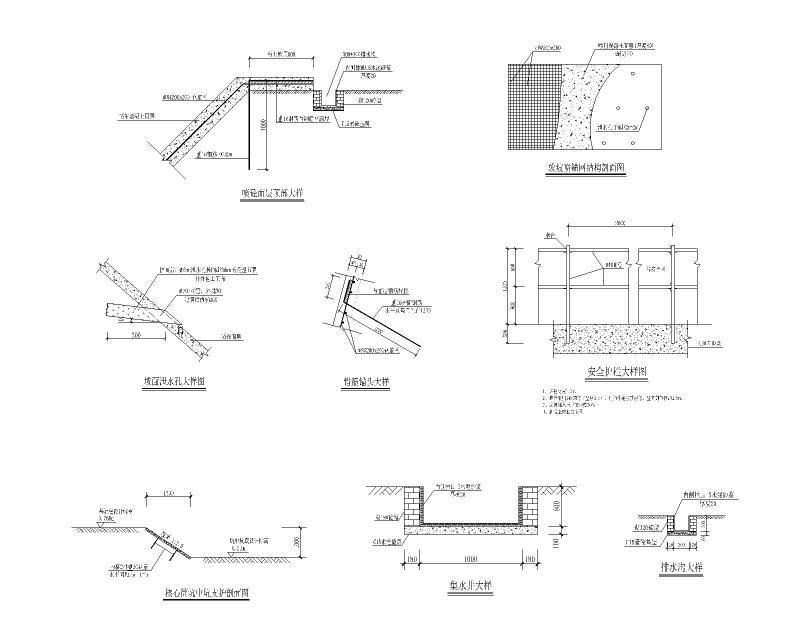

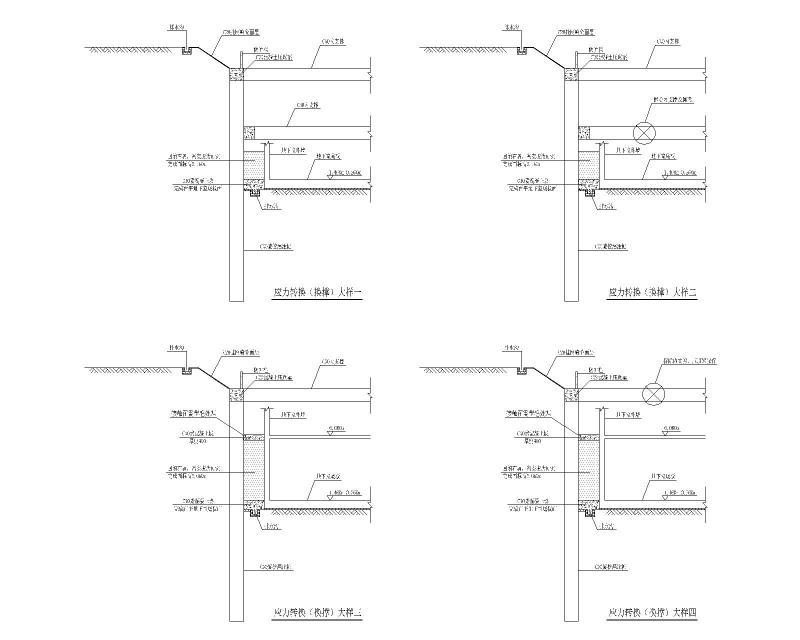

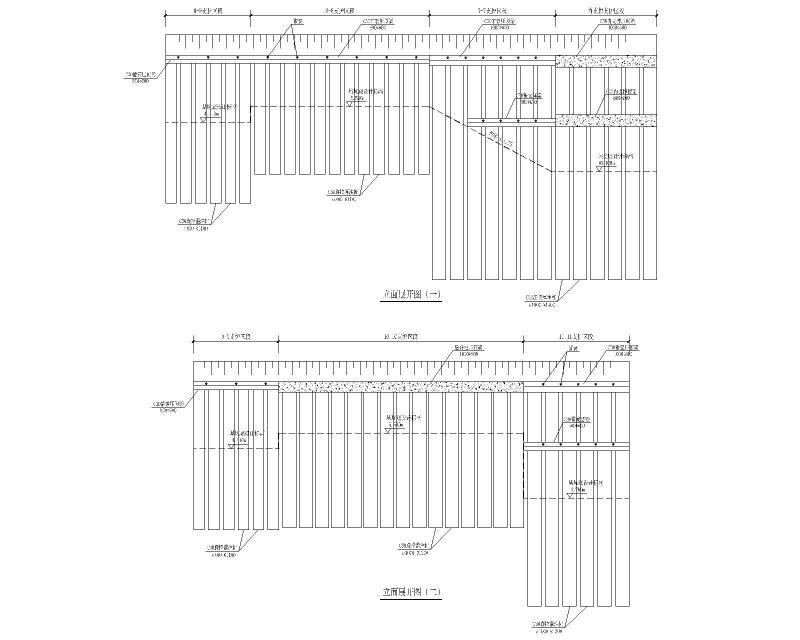

三、相关图片：
