一份5层综合楼暖通空调,排烟系统设计CAD施工图纸(建筑面积)

[复制链接]

0

主题

0

帖子

1297

积分

超级版主

Rank: 8Rank: 8

积分
1297
发表于 2020-2-22 10:29:43 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:27390平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:水地源热泵
  • 空调系统:全空气系统
一,项目概要
该项目建筑为多层综合楼,地上4层,半地下1层,总建筑面积为27390平方,其中,地下室建筑面积6040平方,地上建筑面积21350.54平方,建筑高度20.400米,耐火等级2级。
二、设计依据
1、《采暖通风与空气调节设计规范》 GBJ 50019-近代
2、《全国民用建筑工程设计技术措施——暖通空调动力》 近代版
3、《 建筑设计防火 规范》 GB5001-近代
4、《公共建筑节能设计标准》 GB50189-近代
5、《全国民用建筑工程设计技术措施——节能专篇》 近代版
6、《通风与空调工程施工 质量验收 规范》 GB50243-近代
7、《建筑给水排水及采暖工程施工质量验收规范》 GB50242-近代
8、《机械设备安装工程施工及验收通用规范》 GB50231-98
9、《通风管道技术规程》 JGJ141-近代
10、业主对空调设计的要求
三、图纸展示
城市规划展览馆

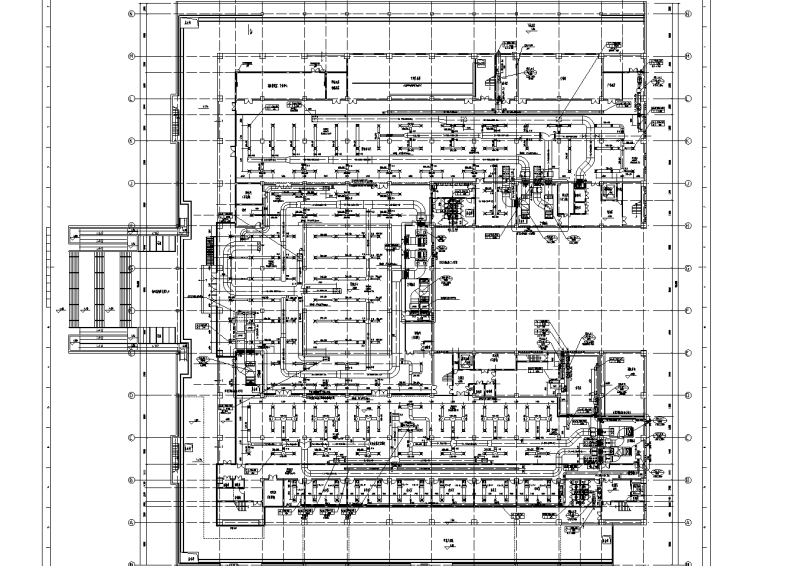

半地下空调风平面图

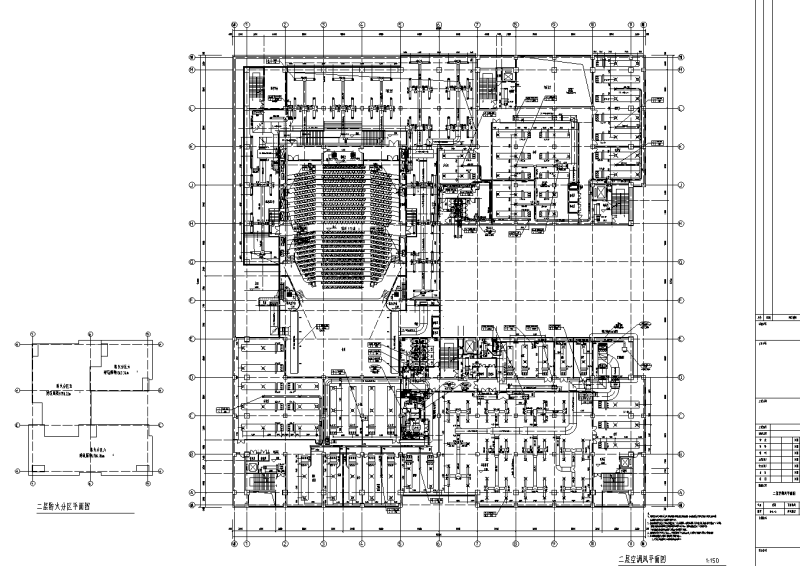

二层空调风平面图

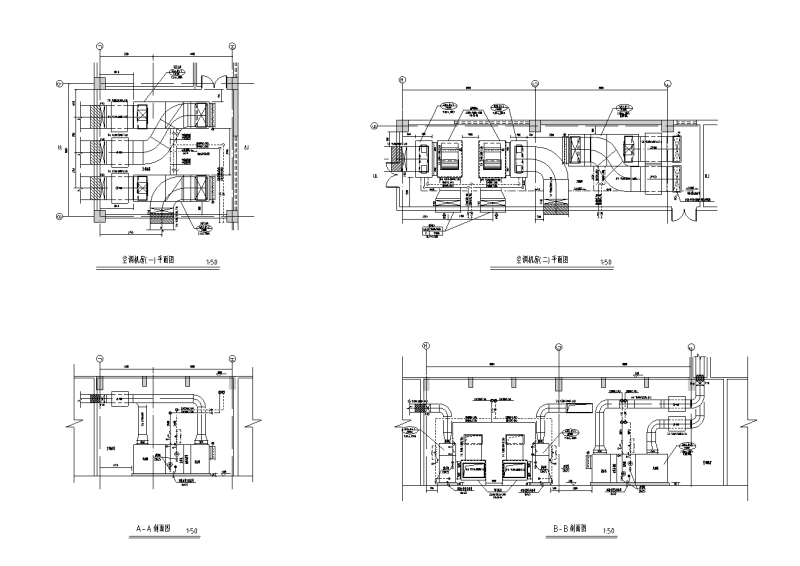

空调机房平面图

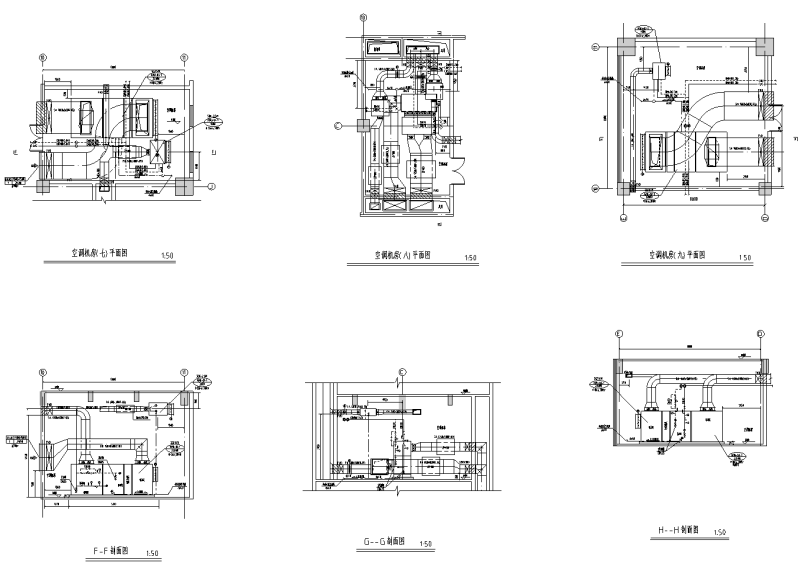

空调机房大样图

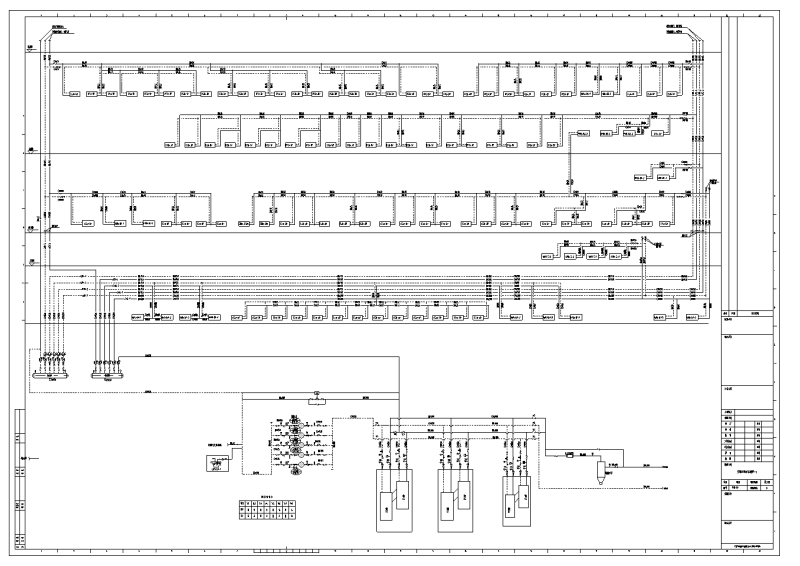

空调冷热水系统图
空调水平面图


第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
第 7 张图
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
