25层商业综合楼暖通空调CAD施工图纸

kack5566 · 发表于 2020-2-29 20:31:35

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业,宾馆,餐饮
建筑高度类型：高层建筑
建筑地上层数：25层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：35张
设计内容：空调,通风,采暖,机房,其它
冷热源：市政热网,电动压缩式冷水机组
空调系统：全空气系统
采暖系统：散热器供暖
项目所在地：甘肃

附件详情

设计施工说明
资料目录
主要设备材料表

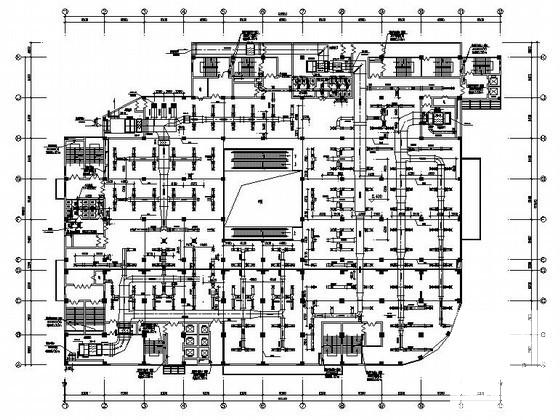

空调风管平面图
采暖平面图
通风平面图
防排烟平面图

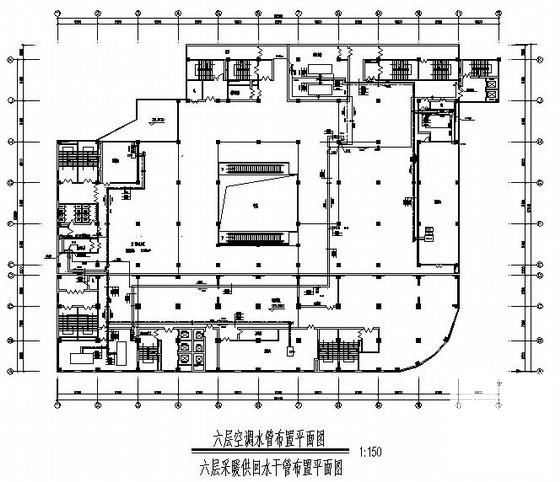

空调水管平面图
采暖水管平面图
采暖主管平面图

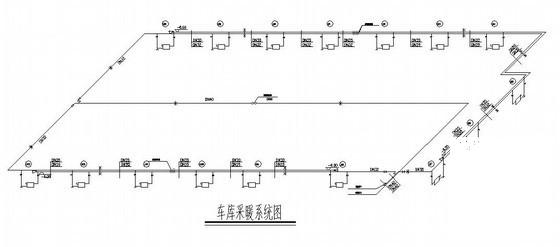

采暖系统图
空调水管系统图
新风系统图
通风系统图
加压送风系统图
空调机房大样图
空调机房剖面图
制冷机房流程图
换热机房流程图

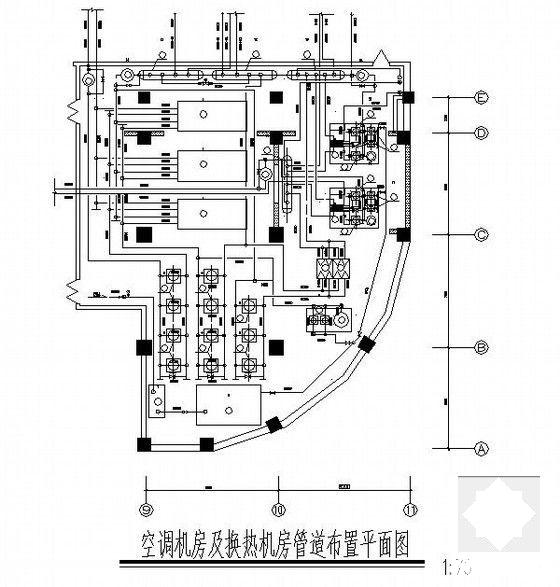

机房管道布置图

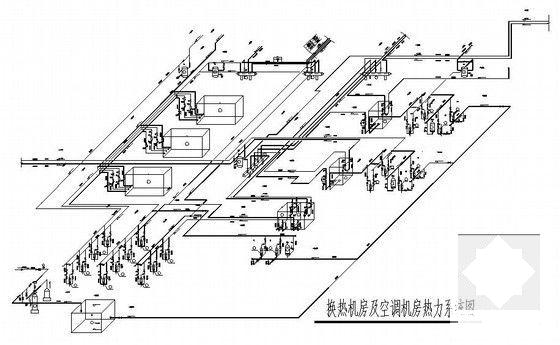

机房系统图
设备基础详图

附件详情

该项目位于甘肃省庆阳市，属于一类公共建筑。该项目为综合楼，地下二层，地上二十五层。地下二层为车库及设备用房，地下负一～五层为商业，六层为餐饮，七～九层为办公及活动中心。十～二十五层为客房。
主要设计内容：负二层车库及设备用房的通风设计；负一层～六层商业、活动中心的中央空调设计；七～二十五层采暖设计；空调机房及换热机房的设计；本楼的消防及节能设计。
空调系统的冷热源均设在地下二层，冬季由板式换热机组提供，夏季由离心式冷水机组提供。夏季计算冷负荷为：4740kw，平均冷指标为130w/m2。冬季计算热负荷为：4200kw，平均热指标为120w/m2。空调水系统为两个系统。商场采用全空气单风道空气调节系统。一层大堂及活动中心采用吊顶空调加新风系统，过渡季节只送新风。由于庆阳冬季气候干燥，冬季设计空气加湿器，空调空气加湿采用60mm厚的湿膜加湿，加湿1000m3/h的空气量需水量为2.85kg/h。本楼的加湿用水量为2.72m3/h。
该项目冷水供回水温度为7/12℃，温水供回水温度为60/50℃。水系统为双管制，闭式机械循环。图中所注管道标高均以管中心为准。
采暖热源由市政热网供给，采暖热水供回水计算温度为95/70℃；采暖总热负荷为45KW，采暖面积热指标：18.8W/m2。供暖系统采用双管上供上回式，供回水水平干管设于室内顶梁下，散热器采用挂装，底离地面1.2米。系统最高点设自动排气阀。
七～二十五层采暖热源由地下二层换热站供给，采暖热水供回水计算温度为50/40℃；采暖总热负荷为1447KW，采暖面积热指标：48W/m2。对于地板辐射供暖方式，每分支管上安装可调节阀门。该项目地板辐射采暖所用PE-X管材，规格为De16,热媒集配装置采用集分水器......图纸36张。
