一份4层生物医药产业基地给排水CAD图纸（纯化水工艺、含丰富大样图）

guiqulai · 发表于 2020-2-22 00:55:06

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：工业建筑
建筑高度类型：单层建筑
建筑设计面积：25747.94平方米
建筑地上层数：4层
图纸设计深度：施工图
参考图纸：43张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统,循环冷却水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
供水方式：市政供水
排水技术：重力排水
雨水重现期：5年
消火栓用水量室外(L/S)：40
消火栓用水量室内(L/S)：10
特殊系统：太阳能热水系统
大样节点：水箱,水泵,泵房,卫生间
项目所在地：北京

附件详情

一层平面给水、纯化水、循环水平面布置图
纯化水工艺流程图
循环水泵房大样图
加压水泵房大样图
循环冷冻水系统原理图
给水系统原理图
纯化水系统原理图
卫生间及浴室给排水大样图
给排水系统图
热水系统图
排水系统原理图
夹层排水平面布置图
屋顶雨水斗平面布置图
雨水排水系统原理图
消火栓给水原理展开图
自动喷淋系统原理图
屋顶消防水箱间大样图

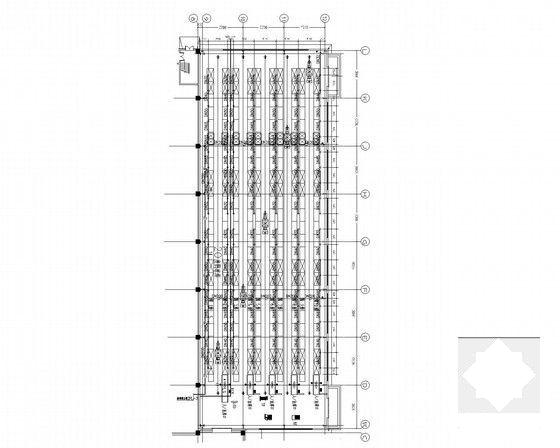

高架库自动喷淋图
消火栓及喷淋平面布置图

附件详情

项目概要：该项目总建筑面积为25747.94平米，生产厂房23888.04平米，地上4层，高度23.90m，高架库1859.9平米，地上1层，高度23.90米。防火设计建筑分类为多层建筑，耐火等级：生产车间一级，高架库二级。生产类别为丙类。
设计内容：生产给水系统、饮水系统、淋浴热水给水系统、软化水给水系统、纯化水给水系统、冷却循环水系统及冷冻水循环系统、排水系统、消火栓系统、自动喷淋系统及叫灭火器的配置。
，共43张图。

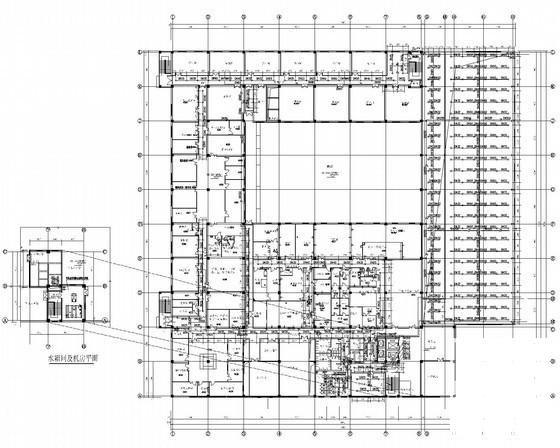

四层喷淋平面布置图

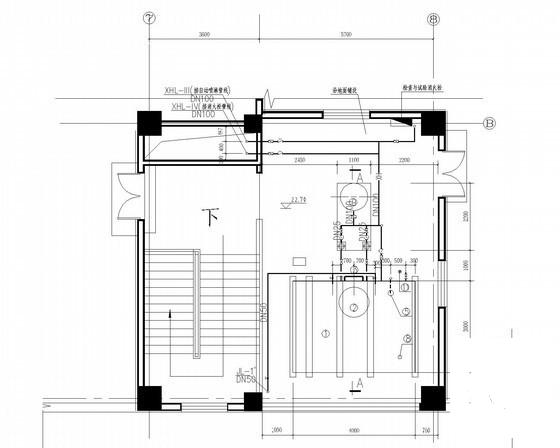

屋顶消防水箱间管线布置图

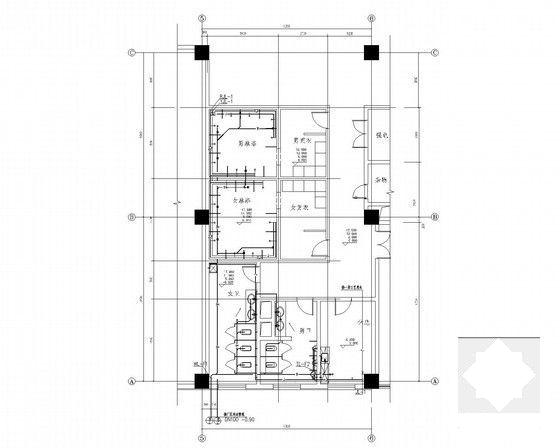

卫生间给排水大样图

自动喷淋管线平面布置图

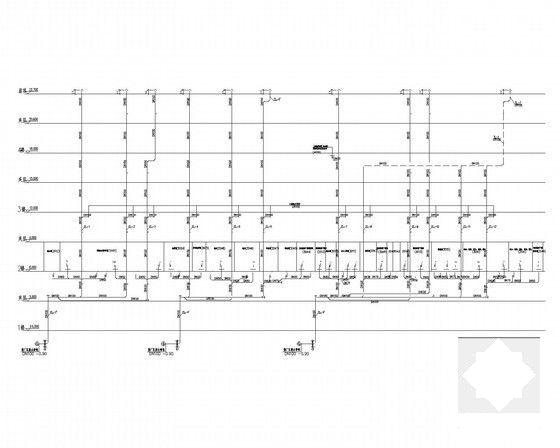

排水系统原理图(一)

纯化水系统原理图

消火栓给水原理展开图
