家园小区高层住宅建筑施工CAD图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 工程设计年代：近代.6.11
• 图纸设计深度：施工图
• 其它专业图纸：结构
• 建筑面积：8154平方米
• 效果图：无

附件详情

该项目为丹东某家园小区高层住宅 建筑施工 图，为土木工程专业本科生毕业设计。
设计对其进行的结构设计，包括墙体、楼板、连梁、雨棚等配筋设计。
平面成“一”字型，总长为60.28m，总宽为13.70m，共计11层，总面积为8154平米；
该项目为钢筋混凝土剪力墙结构，墙体采用C25，内外钢筋混凝土墙均为180mm。
外墙粉刷白色涂料，雨篷挑檐为橙色饰面砖。
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、卫生间详图、楼梯间详图、总平面图、总布置图、正立面图、侧立面、剖面、标准层平面图、楼梯雨篷配筋、墙配筋、等等，共十五个cad文档
设计功能包括：卧室、起居室、餐厅、厨房等

2

3

4

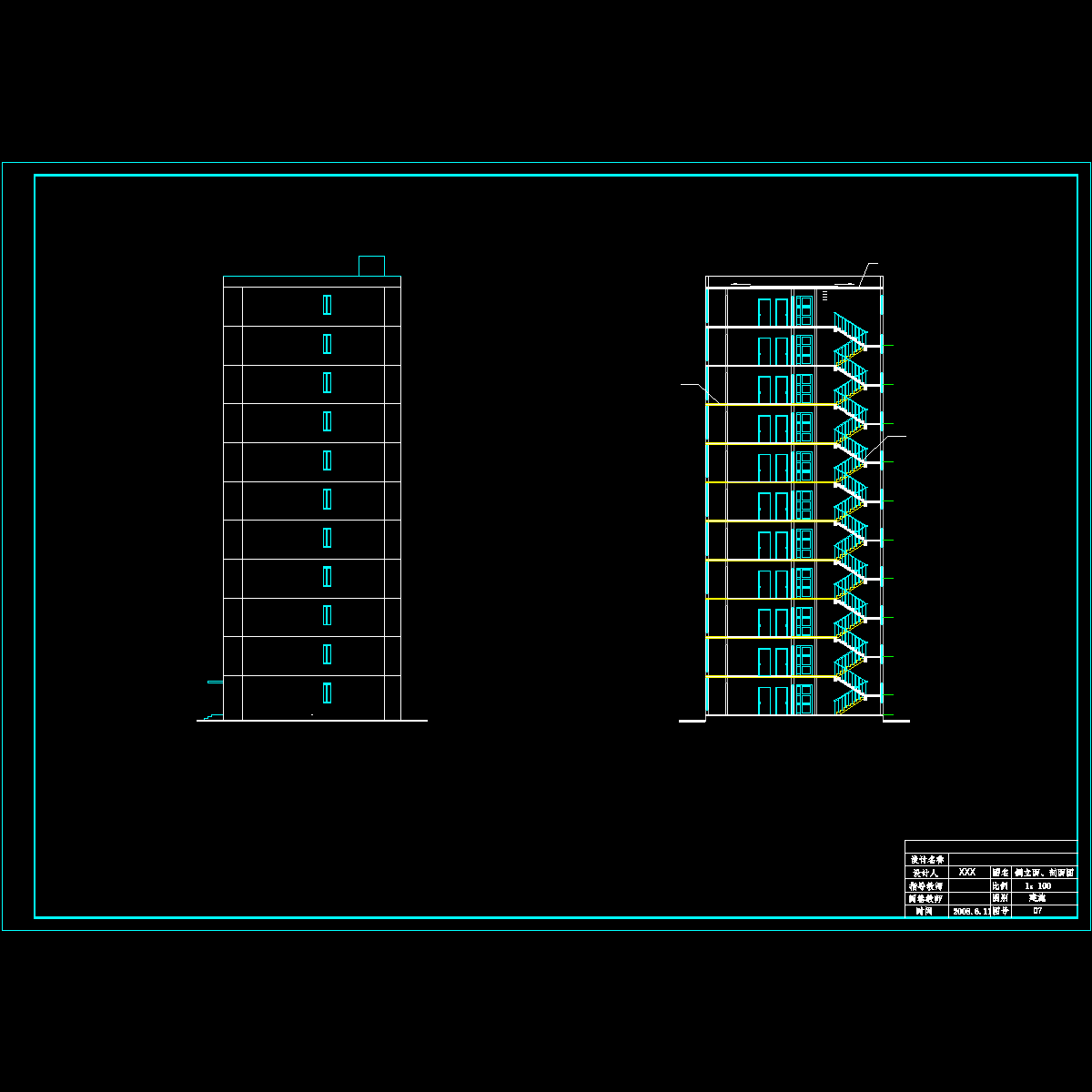

侧立面、剖面.dwg

总平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
