8154平米家园小区11层住宅楼建筑毕业设计方案施工CAD图纸

  • 工程设计年代:近代.6.11
  • 图纸设计深度:施工图
  • 其它专业图纸:结构
  • 建筑设计面积:8154平方米
  • 设计效果图:无

附件详情

该项目为丹东某家园小区高层住宅 建筑施工 图,为土木工程专业本科生毕业设计。
设计对其进行的结构设计,包括墙体、楼板、连梁、雨棚等配筋设计。
平面成“一”字型,总长为60.28m,总宽为13.70m,共计11层,总面积为8154平米;
该项目为钢筋混凝土剪力墙结构,墙体采用C25,内外钢筋混凝土墙均为180mm。
外墙粉刷白色涂料,雨篷挑檐为橙色饰面砖。

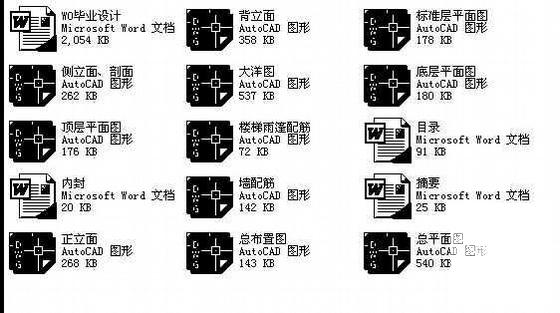

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、卫生间详图、楼梯间详图、总平面图、总布置图、正立面图、侧立面、剖面、标准层平面图、楼梯雨篷配筋、墙配筋、等等,共十五个cad文档
设计功能包括:卧室、起居室、餐厅、厨房等


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

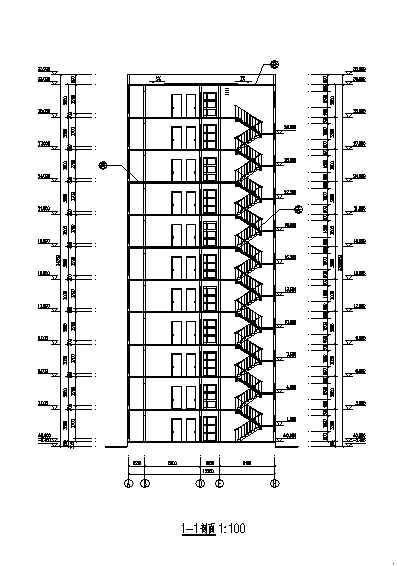

  • 住宅楼毕业设计图纸 - 1
    住宅楼毕业设计图纸 - 1

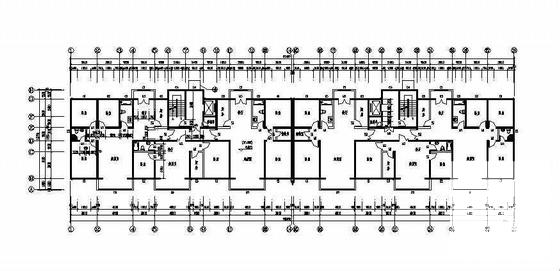

  • 住宅楼毕业设计图纸 - 2
    住宅楼毕业设计图纸 - 2

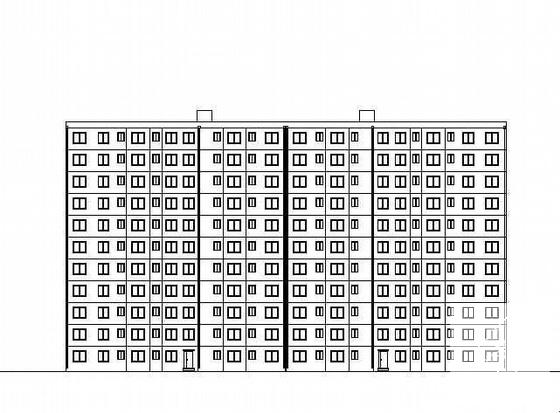

  • 住宅楼毕业设计图纸 - 3
    住宅楼毕业设计图纸 - 3
  • 住宅楼毕业设计图纸 - 4
    住宅楼毕业设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
