一份住宅楼结构CAD图纸（毕业设计方案）

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

[学士]洛阳某住宅楼结构图 　　主体7层砌体砖混结构，无地下室，主体结构高度为20.400M 　　基本风压：0.40KN/平米 　　基本雪压：0.35KN/平米 　　场地地震基本烈度：6度 　　该资料包含： 　　结构设计总说明、基础平面布置图、各层楼面梁板平面布置及详图、屋面梁板平面布置及详图、各层圈、过梁、构造柱面梁板平面布置及详图、局部屋面梁板平面布置图、楼梯详图、门斗结构详图共8张图纸。

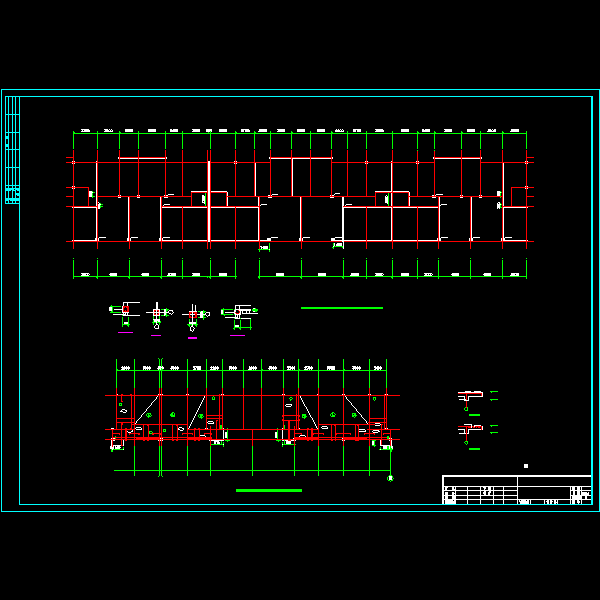

第 1 张图

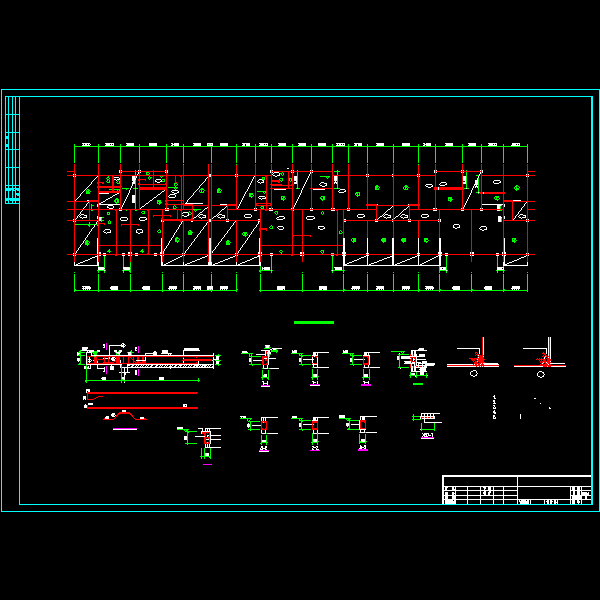

第 2 张图

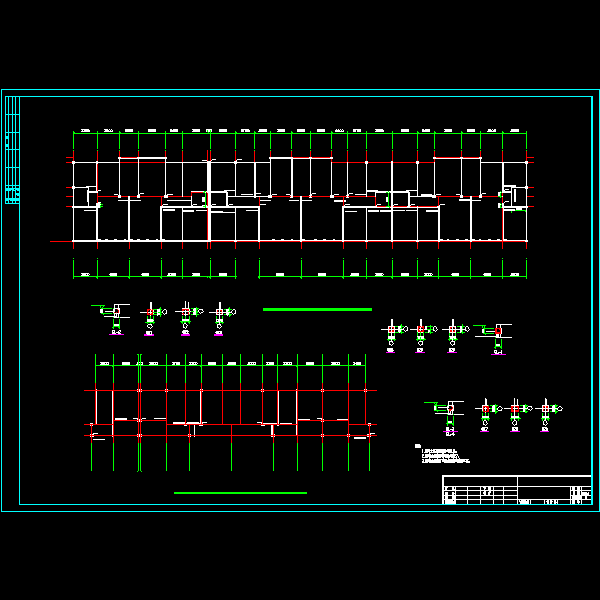

第 3 张图

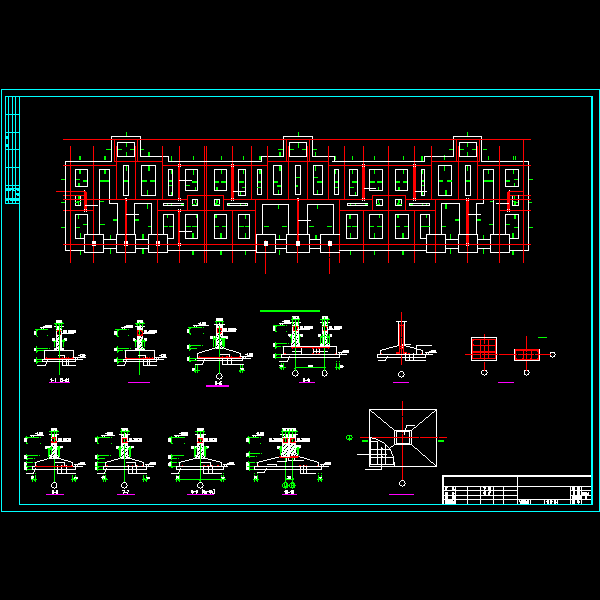

第 4 张图

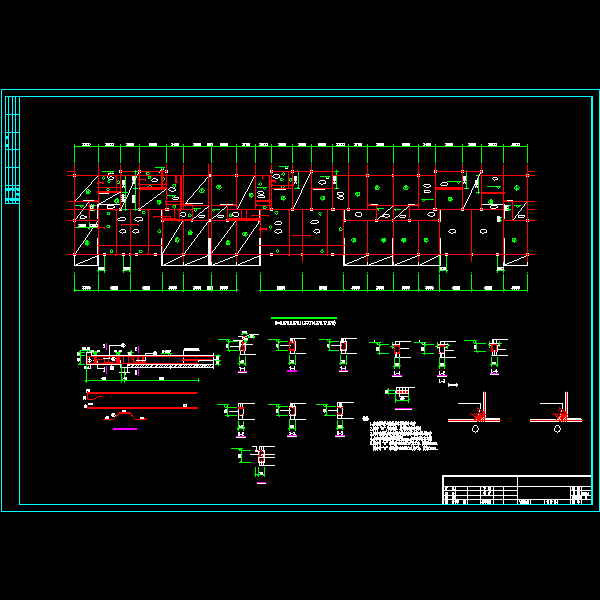

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
