一份16层综合楼建筑给排水CAD施工图纸（高压细水雾气体灭火）

uuyy88 · 发表于 2020-2-19 14:28:46

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,商业,科研
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑设计面积：22019平方米
建筑地上层数：16层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：38张
设计年代：近代
地下室用途：人防,车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统,气体灭火系统
供水设备：水泵站
供水方式：市政供水,变频供水,分区供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水,虹吸雨水（满管）
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：气体消防
大样节点：泵房,卫生间,设备房布置
项目所在地：河南

附件详情

资料目录
给排水设计说明
给水、雨水、污水系统图
实验室废水系统图
消火栓系统图
自动喷洒系统图
防护套管做法图示

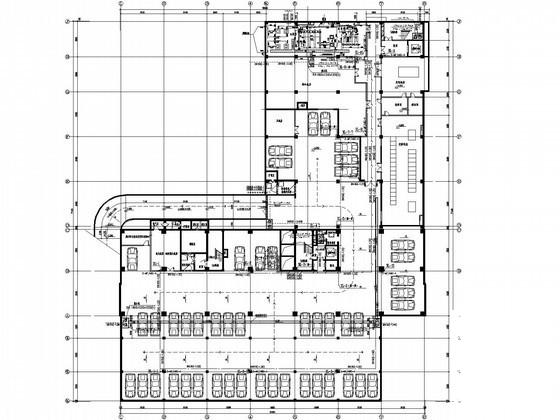

地下一层平时给排水及消火栓平面图
一层给排水及消火栓平面图
餐厅、操作间给水系统图
5#卫生间给水系统图
二层给排水及消火栓平面图
三层给排水及消火栓平面图
四层给排水及消火栓平面图
五层给排水及消火栓平面图
暖通供水系统图
六~八、十一、十二层给排水及消火栓平面图
九、十层给排水及消火栓平面图
卫生间给水系统图
十三层给排水及消火栓平面图
实验室废水系统图
十四层给排水及消火栓平面图
实验室给水系统图
十五层给排水及消火栓平面图
水箱间、屋顶给排水及消火栓平面图
十六层给排水及消火栓平面图
集水井排水系统图
主楼雨水系统图
1#、2#、3#卫生间给排水详图.系统图
4#、5#、6#卫生间给排水详图.系统图
水箱间、水泵房布置平面图.剖面图
喷淋平面图
高压细水雾灭火系统设计说明及系统图
三层高压细水雾给水平面图
四层高压细水雾给水平面图
气体灭火平面图
气体灭火系统图

附件详情

项目概要：该项目位于河南,框架剪力墙结构，建筑高度69.30m地上16层，地下1层,总建筑面积为22019平方米按一类公共建筑进行消防设计. 该项目地下一层为汽车库，战时为人防，地上为办公用房、档案室、调度中心。本项工程设计包括建筑以内的给水,排水管道系统,消火栓管道系统、喷淋系统、气体灭火及高压细水雾等。
设计范围：该项目设有生活给水,实验室用水，生活排水、废水、雨水系统及室内消火栓系统、喷淋系统、气体灭火系统、高压细水雾系统等。
，共计38张图纸

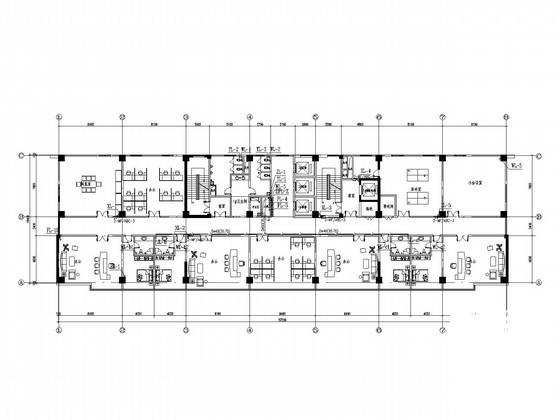

九、十层给排水及消火栓平面图

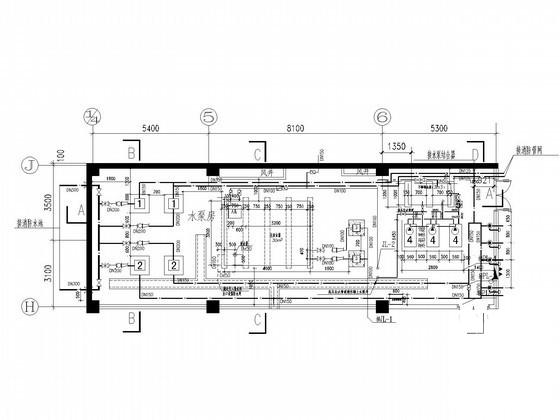

水泵房布置平面图

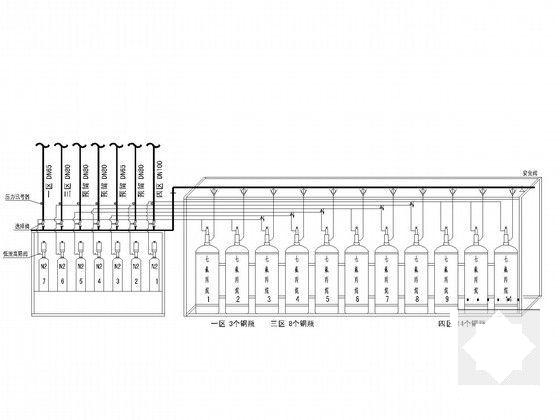

气体灭火钢瓶系统图

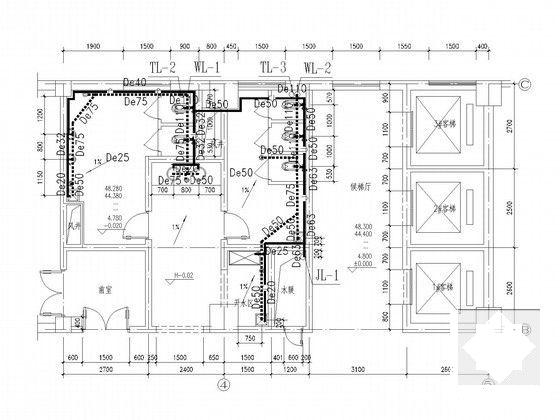

卫生间给排水详图

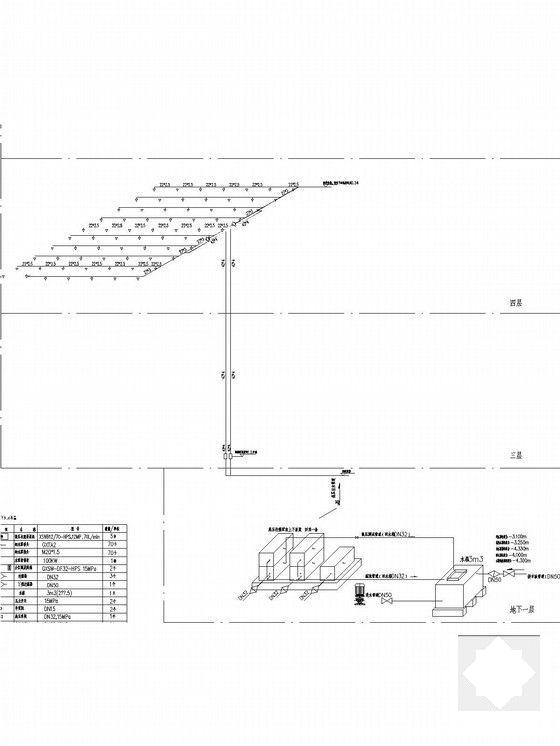

高压细水雾系统图

雨水、废水、污水系统图

消火栓系统图

自动喷洒系统图
