[CAD]3层宾馆水暖给排水消防平面图纸.dwg

0 主题	0 帖子	883 积分

Rank: 8 Rank: 8

发表于 2020-11-9 20:33:04 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

某宾馆水暖给排水消防平面图，该项目是一个三层楼的小宾馆，本图主要是水、暖，热水系统图、消火栓给水系统图、消火栓给水系统图、冷热水系统图、夹层采暖给排水消防平面、采暖系统图二、屋顶水箱间接管平面图、水箱定位平面图、客房卫生间排水平面、卫生间给排水平面、采暖给排水消防平面等。

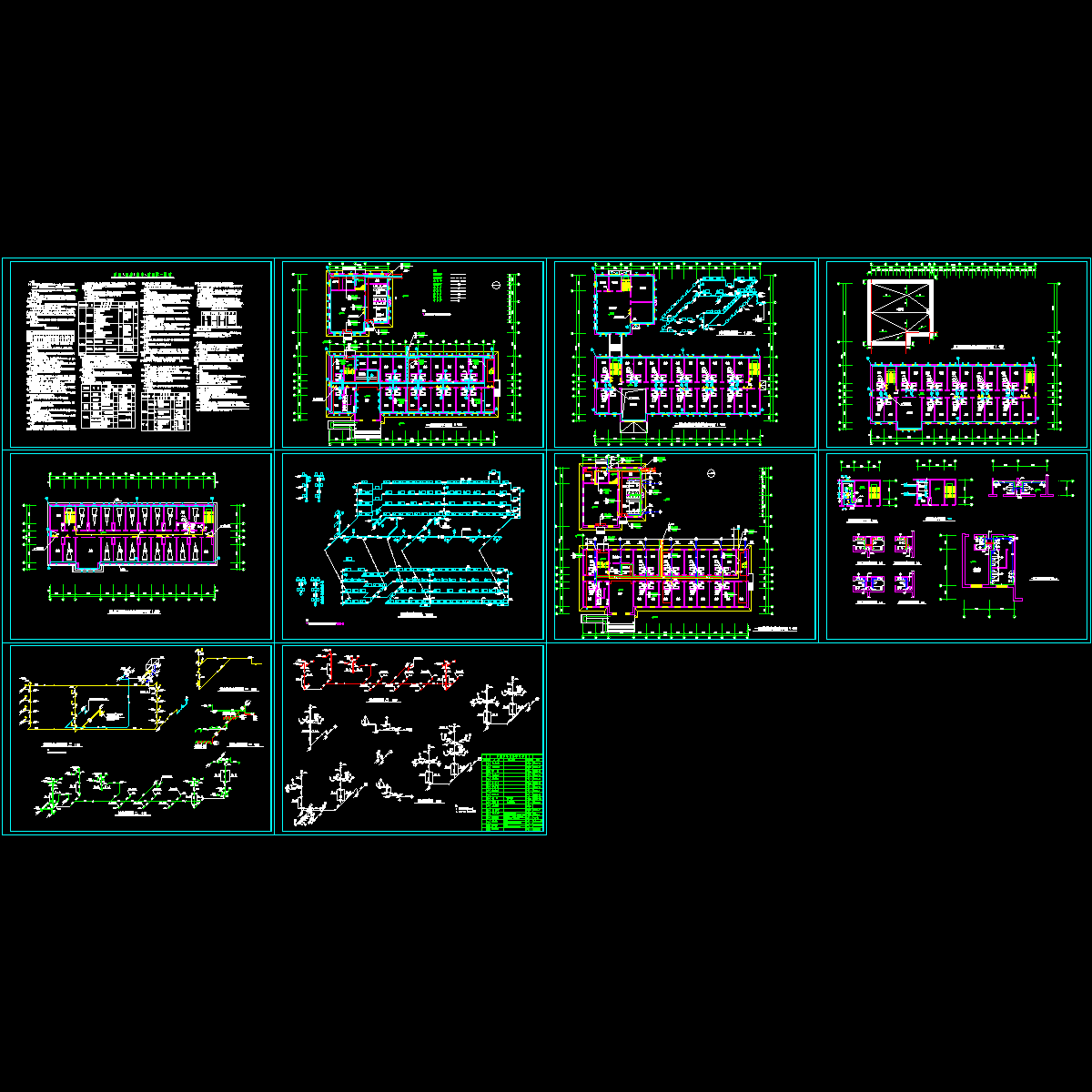

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

548.08 KB
