[CAD]25层宾馆主楼给排水图纸(地下室平面图)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：25层
• 建筑地下层数：1层
• 图纸设计深度：方案(初设图)
• 参考图纸：24张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,水池
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱,水泵,泵房,卫生间,阀门管件,设备房布置
• 热水供应方式：集中热水供应
• 项目所在地：海南

附件详情

• 图纸名称
• 设计说明及资料目录
• 图例 主要设备及材料表
• 总平面图
• 地下室平面图
• 一层平面图
• 二层平面图
• 三层平面图
• 四层设备层平面图
• 五—十五层平面图
• 十五层吊顶平面图
• 十六层平面图
• 十七层平面图及中区水箱透视图
• 十八—二十五层平面图
• 二十五层吊顶平面图
• 屋顶平面图及高区水箱透视图
• 中区及低区给水系统图
• 高区给水系统图
• 低区热水系统图
• 高区热水系统图
• 排水系统图
• 喷淋及 消防系统 图
• 卫生间详图
• 水泵房详图
• 管道井详图

附件详情

该项目位于海南，本建筑共26层，其中地上25层，地下1层，属一类高层建筑，使用性质为宾馆。该项目所注标高地坪±0.00为相对标高基准，室外地坪标高-0.90，建筑总高度92.20m。该项目设计内容包括 ：给水系统 、热水系统 、排水系统、消火栓系统 、自喷系统。
，共24张图。

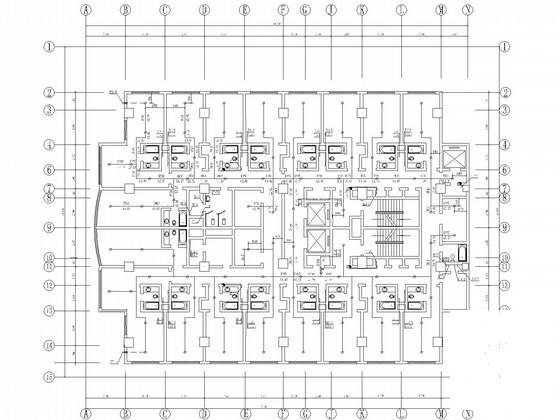

十八—二十五层平面图

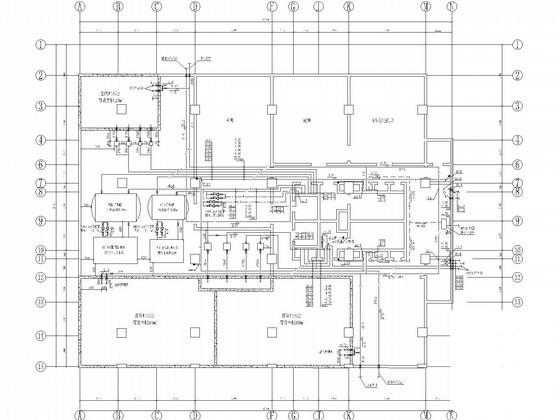

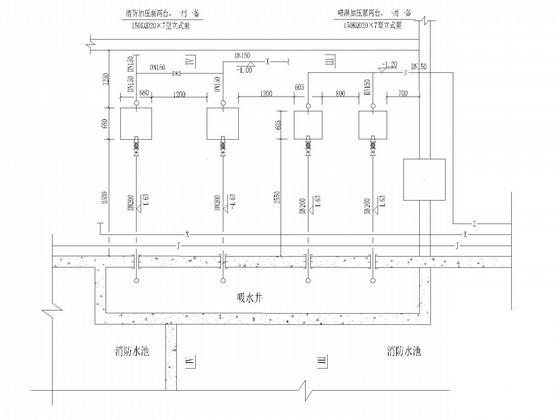

消防泵房平面图

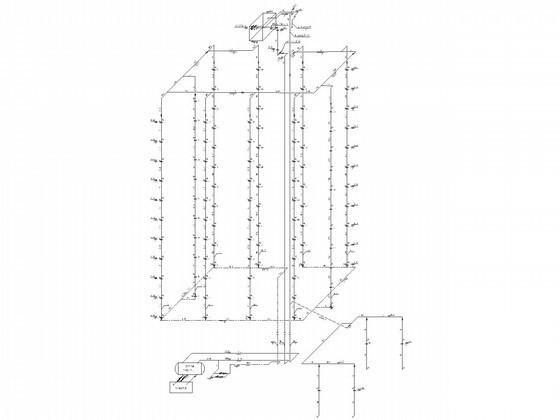

低区热水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
