小区地下室给排水全套cad图和设计说明,泵房平面图

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计内容：生活给水系统、生活排水系统、消火栓给水系统、自动喷水灭火系统、泵房平面图等等 　　主要是该工程地下室给排水图纸

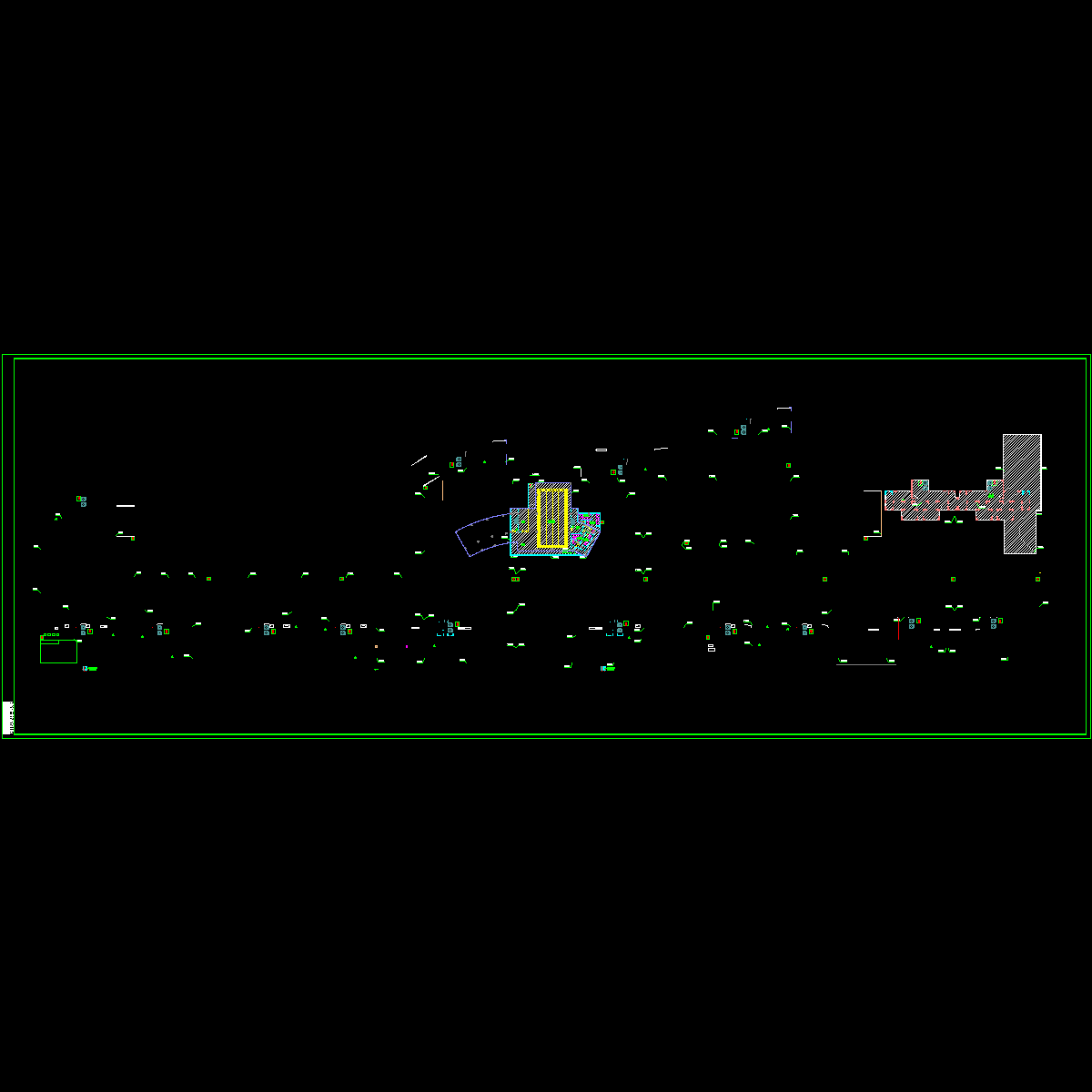

a区地下车库给排水平面图(472247_d1ea2f45-523d_251891).dwg

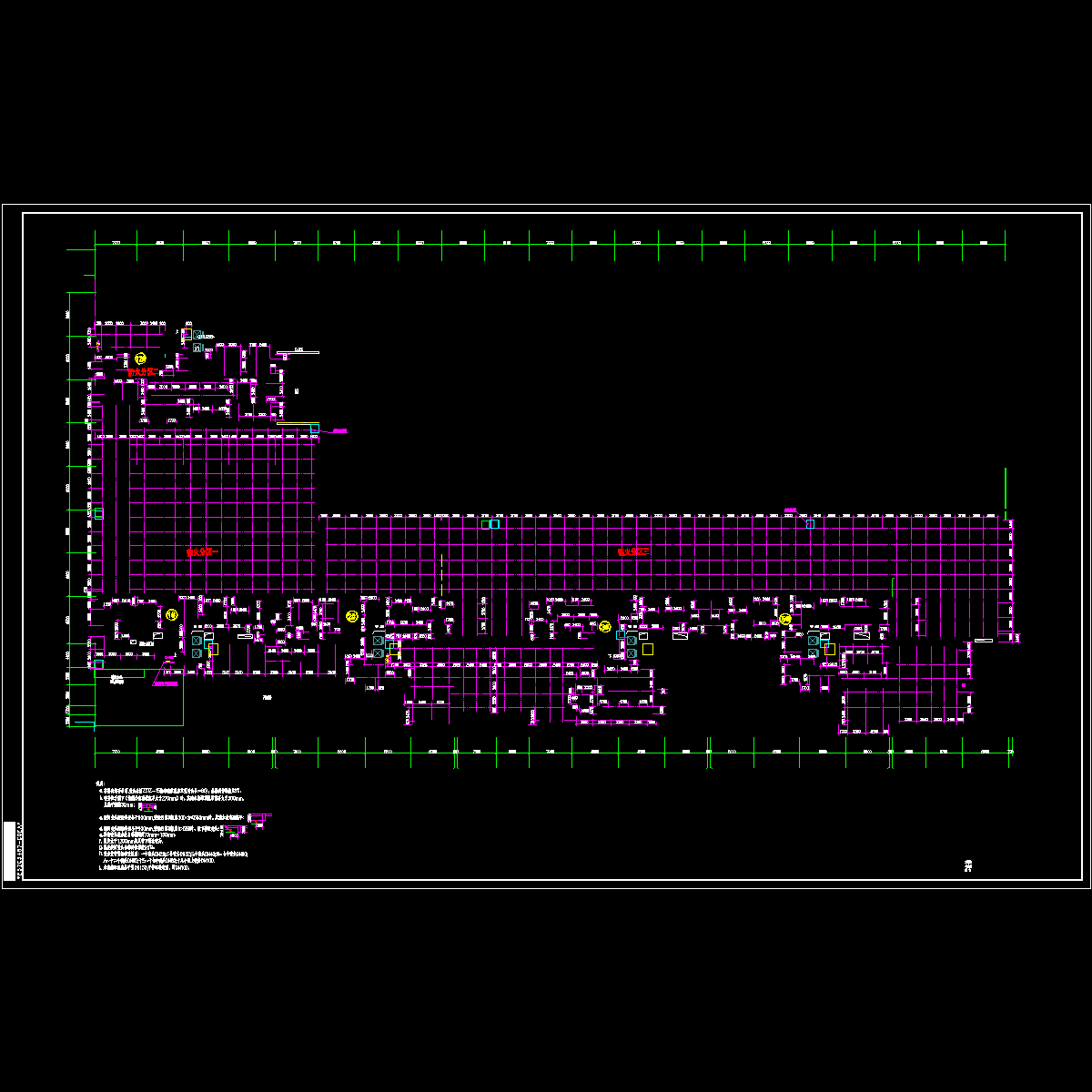

a区地下车库自喷平面图（二）(472242_6075f8c6-4a89_251886).dwg

a区地下车库自喷平面图（三）(472243_8284f6e2-6614_251887).dwg

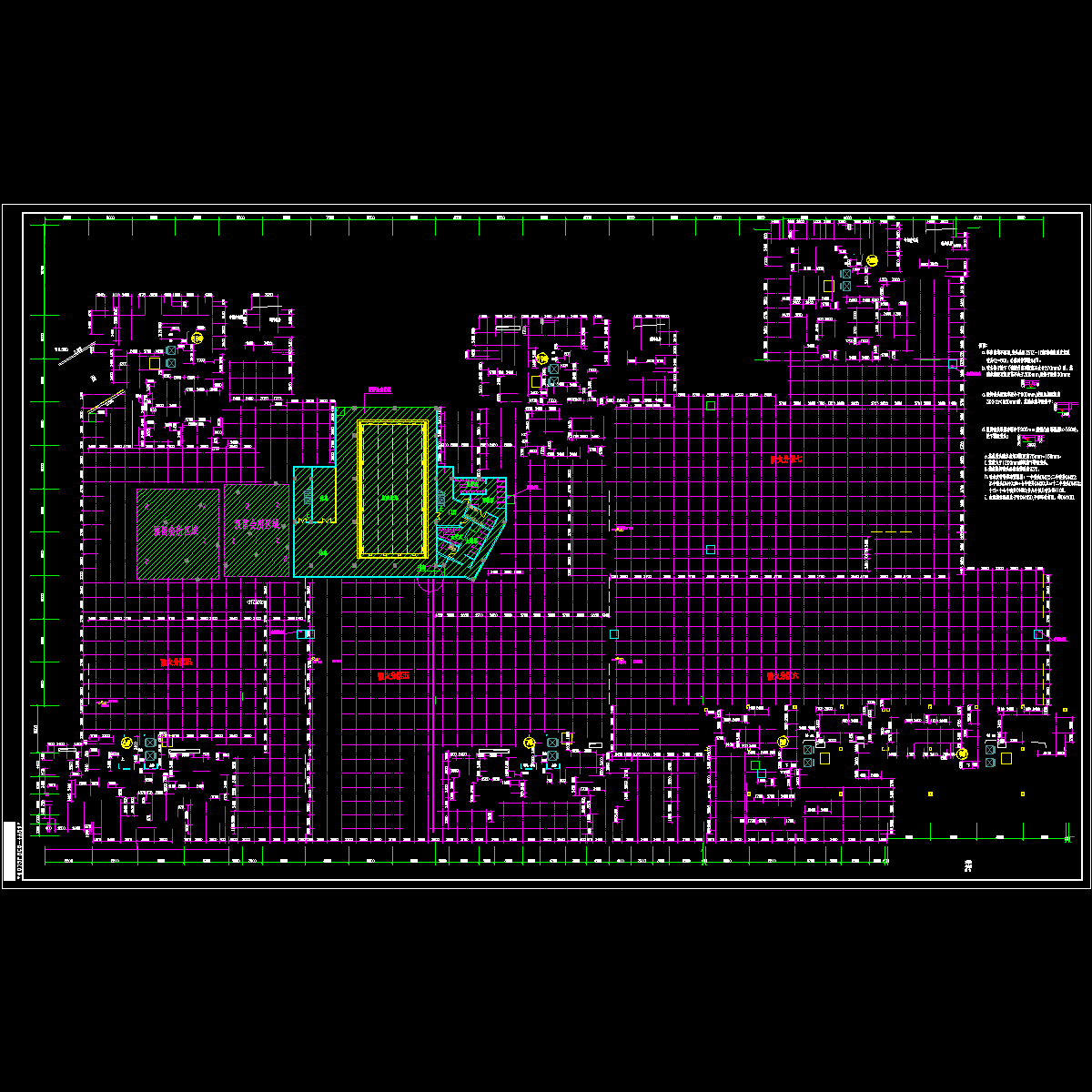

a区地下车库自喷平面图（一）(472241_e52c3487-c0ea_251885).dwg

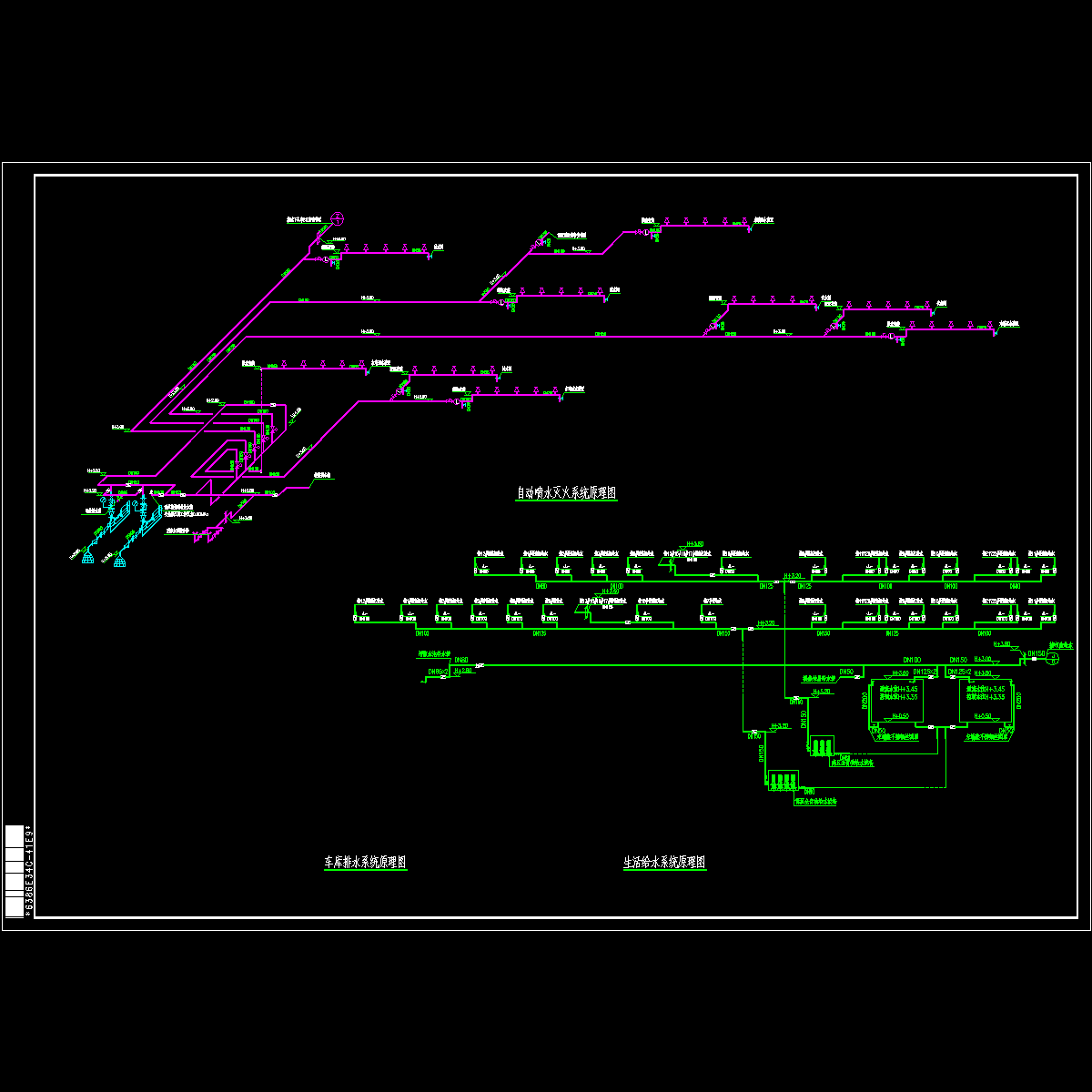

给排水系统原理图(472246_6386e34c-41e9_251890).dwg

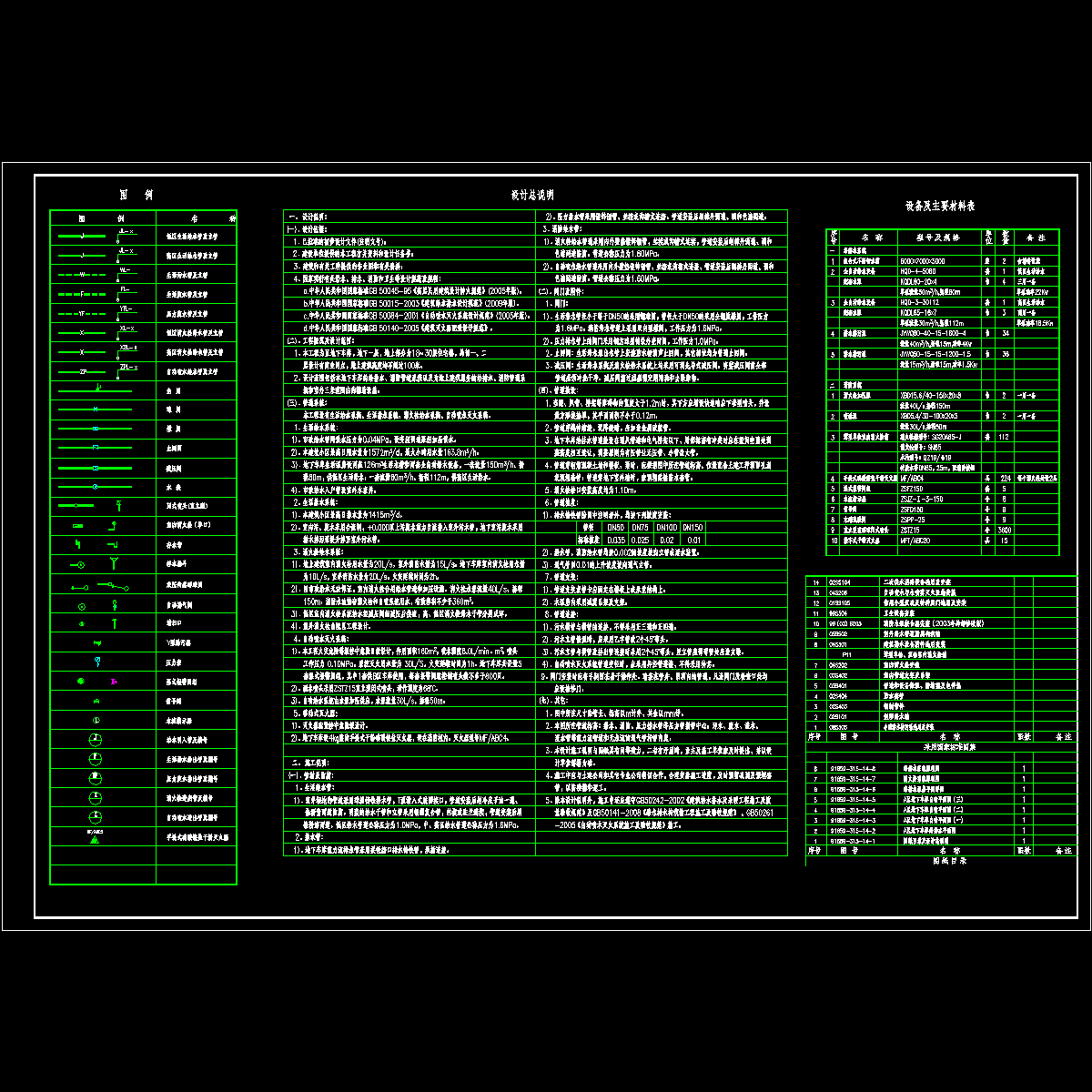

图纸目录及设计总说明(472240_24064b48-9d29_251884).dwg

消火栓系统原理图(472245_a524f1b6-8687_251889).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
