6层软件园办公主楼给排水CAD图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑地上层数：6层
• 建筑地下层数：1层
• 出图日期：2010
• 设计阶段：施工图设计
• 供水方式：市政供水, 变频供水设备
• 供水分区：两区
• 污废水排水体制：合流
• 设计内容：给排水, 消火栓, 自动喷水

附件详情

江苏某软件园办公楼给排水图纸，该项目设有生活给水系统..雨污水系统.消火栓给水系统.自动喷淋灭火给水系统等内容。生活给水系统共分为两个供水区(支管压力超过0.20MPa时设支管减压阀):1F~3F为市政供水区,由市政供水直接供给;4F~6F为加压供水区,由变频调速供水设备供给。本该资料包含各层给排水平面图，自动喷淋平面图以及卫生间大样图，材料设备表等等，并包括人防图纸总共24张图纸。

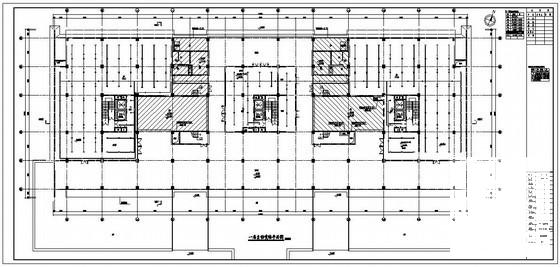

一层自喷平面图

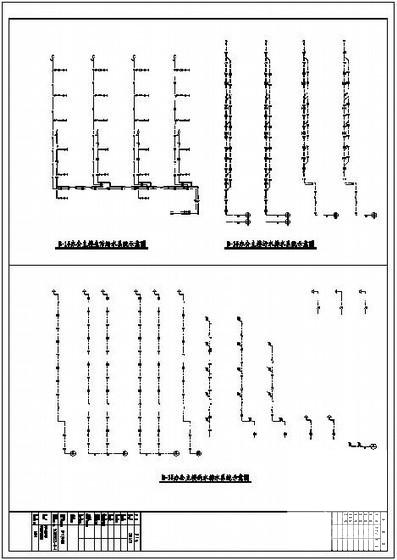

给水污水雨水系统图

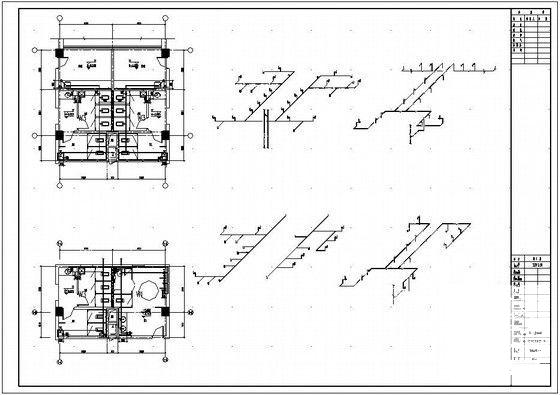

卫生间大样图

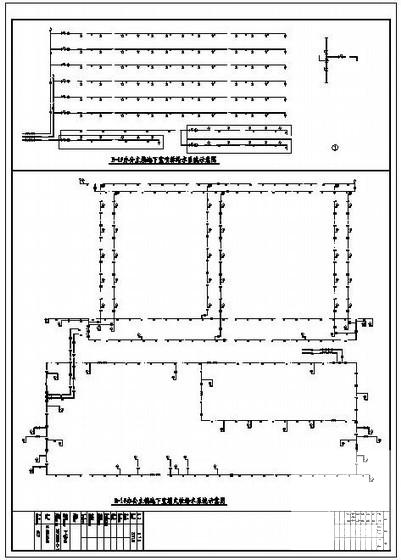

消火栓喷淋系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
