6层7780平车间水暖消防CAD施工图纸(dwg)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：工业建筑
• 建筑高度：多层建筑
• 建筑结构形式：其他结构
• 建筑面积：7780平方米
• 地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 供水方式：市政供水
• 供水分区：无
• 雨水重现期：5年
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：5,15
• 项目地址：山东

附件详情

• 车间水暖.dwg:
• 水暖设计说明
• 给排水系统原理图、消防水箱原理图、消防设备和主要材料明细表
• 采暖系统原理图（1） 散热器连接详图
• 采暖系统原理图（2）
• 负一给排水、消防平面图
• 一层给排水、消防平面图
• 二层给排水、消防平面图
• 三~五层给排水、消防平面图
• 六层给排水、消防平面图
• 屋顶给排水、消防平面图 机房屋顶给排水平面图
• 负一层采暖平面图
• 一层采暖平面图
• 二层采暖平面图
• 三~五层采暖平面图
• 六层采暖平面图
• 管线综合.dwg:
• 管线综合图（共三张，文件中只有第三张）

附件详情

该项目为某公司小件车间，为多层厂房。该项目建筑面积7780平方米。地上六层，建筑高度23.50米。建筑建筑结构形式为：框架结构;设计合理使用年限为50年，抗震设防烈度为7度；耐火等级为一级。
设计范围：该资料范围包括建筑的给水排水、消防、采暖、防排烟及通风。该项目设有给水系统、排水系统、雨水系统、消火栓系统、干粉灭火器设置、防排烟及通风系统、采暖系统。
给水系统：该项目由城市管网供水，供水压力0.3MPa。水压超过0.35MPa,入户管需设减压阀。计量方式：在一层管道井内设入户总表。该项目设计秒流量为 3.53 L/s。
排水系统：该项目卫生间污废水采用合流制。通气方式：直接伸顶通气。伸顶透气管高出屋面500mm。透气管超过屋面需设避雷装置。
雨水系统;屋面雨水按规定的设计重现期为5年，降雨历时5min，降雨强度4.03L/(S 100m).
消火栓给水系统:室内消火栓用水量为15L/S;室外消防水量为25L/S；火灾延续时间2小时。室外消防水量由室外消防管网提供... ...
采暖系统:冬季采暖室外计算干球温度：-6°C,室外平均风速：3.3m/s。室内设计温度：办公室、车间：20°C,门厅、卫生间16°C。热源：采暖供回水温度60/50°C，系统工作压力0.4MPa... ...
总共17 张。
设计年代：近代

采暖系统原理图

采暖系统原理图_放大

车间水暖.dwg

管线综合.dwg

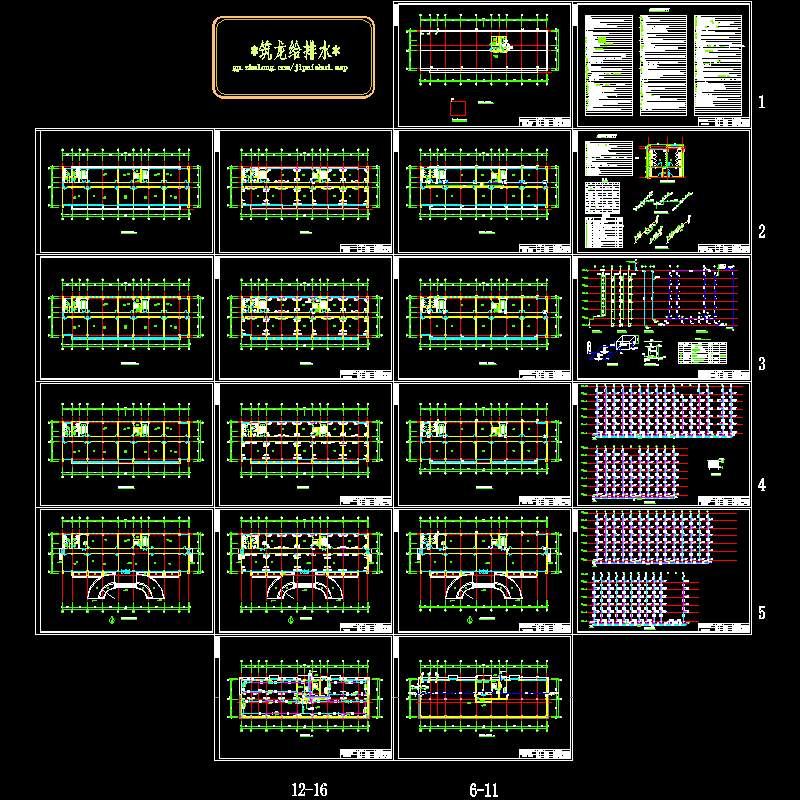

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
