一份家具生产车间给排水消防CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：10493平方米
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 参考图纸：36张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 排水体制：污废合流,雨污分流
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：20
• 项目所在地：安徽

附件详情

• 给排水施工图 设计说明

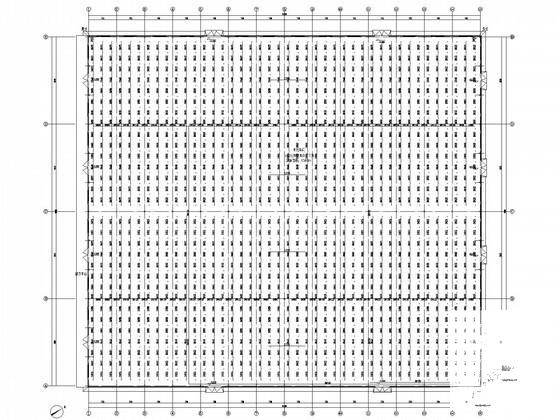

• 喷淋平面图

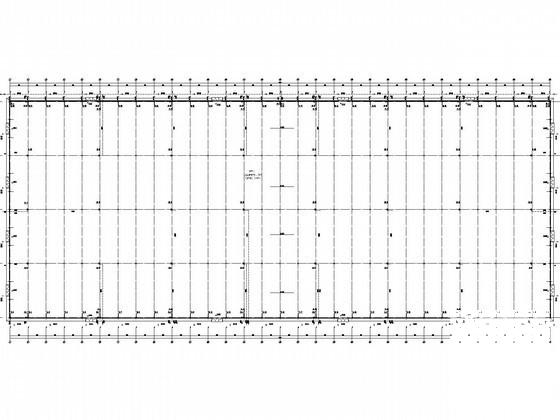

• 给排水平面图

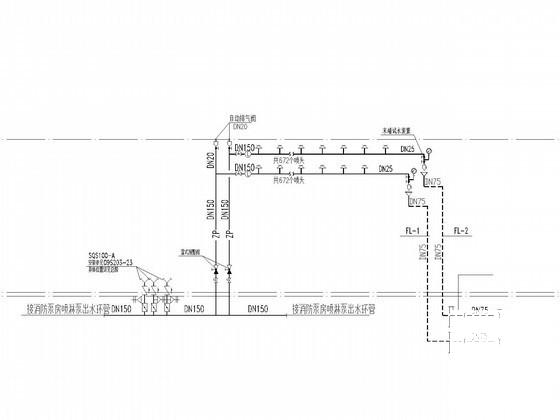

• 消火栓喷淋系统图

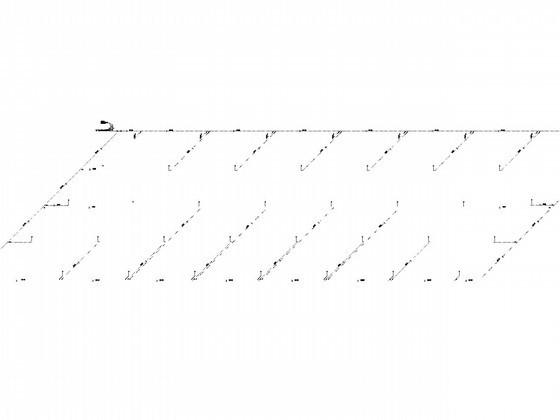

• 雨水系统展开图

附件详情

该项目建筑层数1层，建筑面积10493平方米，高度10.85米。设计范围：建筑内的消火栓给水系统、屋面雨水排水系统及灭火器设计。
，共36张。

喷淋平面图

喷淋系统展开图

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 14:02:35上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
