7层知名连锁宾馆装饰工程电气CAD施工图纸（水暖）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆,其他
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 参考图纸：42张
• 设计年代：近代
• 节点大样：其它
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目所在地：山东
• 强电设计： 供配电系统 ,低压配电,电气照明,电气控制,其它

附件详情

• 1、 电气设计 说明
• 2、低压配电干线及总配图
• 3、配电系统图
• 4、房型A/B电气大样图
• 5、电气系统图
• 6、 照明平面图
• 7、插座平面图
• 8、消防电梯配电系统图
• 9、弱电机房配电系统图
• 10、客房配电箱
• 11、消防泵房配电系统图
• 12、标准间照明大样图
• 13、大床房照明大样图
• 14、标准间插座大样图
• 15、大床房插座大样图

附件详情

该附件是[山东]知名连锁宾馆强电系统施工图纸（含水暖装饰），总共42张。
地上四层。酒店大堂位于一层，主要功能为客房，共计119套.

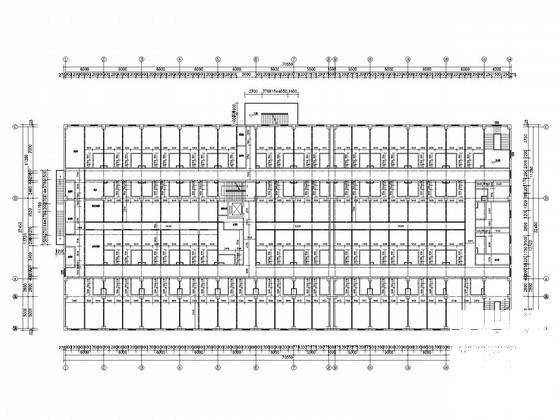

尺寸定位图

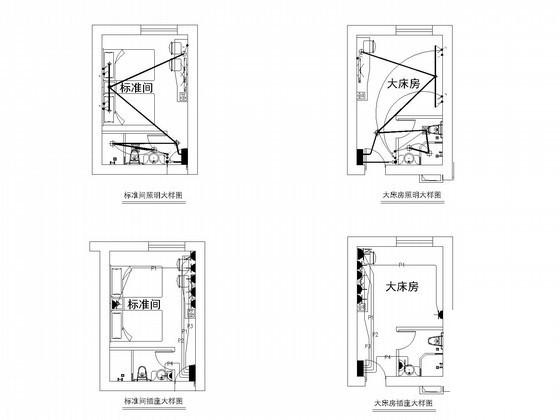

房间A、B型大样图

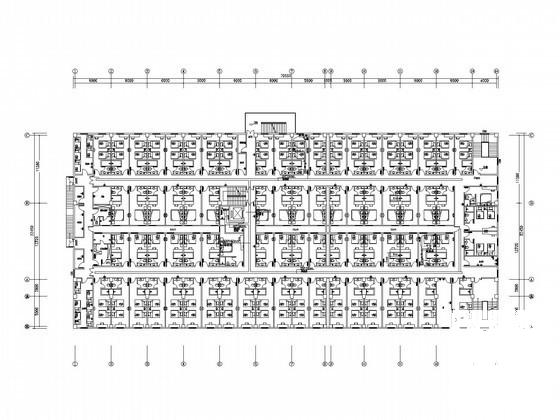

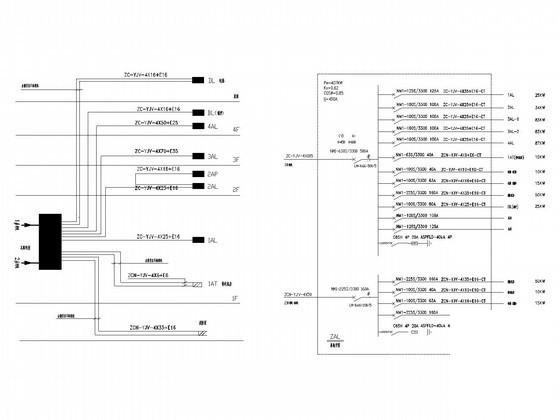

低压干线、总配图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-18 11:29:33上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
