18层超齐全高档写字楼给排水CAD施工图纸（10套水系统）

yuzhong · 发表于 2020-2-18 08:53:08

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑地上层数：18层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：73张
地下室用途：车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,雨水系统,机房排水,消防排水
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,预作用系统,湿式灭火系统
供水设备：高位水箱,水泵站,稳压泵,水塔
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：三区
排水体制：污废合流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：直饮水
大样节点：水箱,水泵,卫生间
热水供应方式：全日供应热水

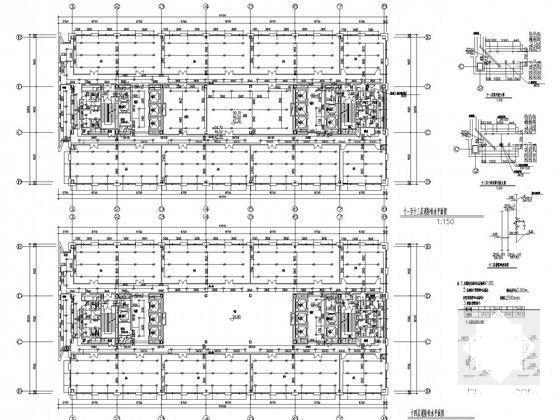

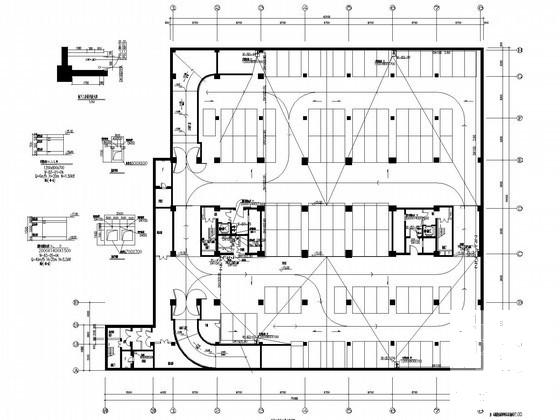

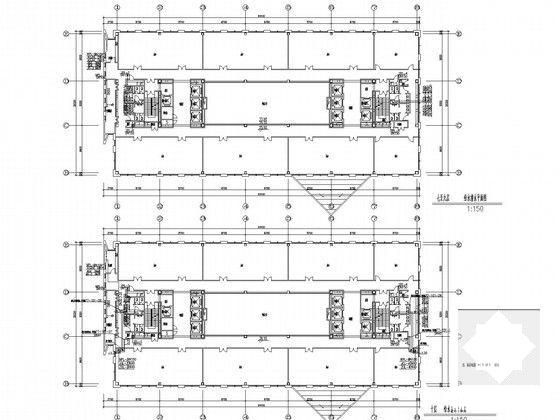

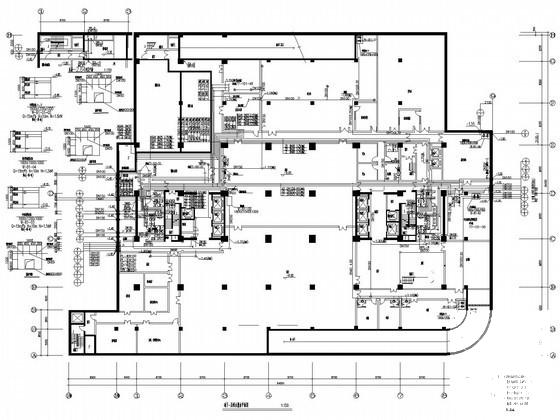

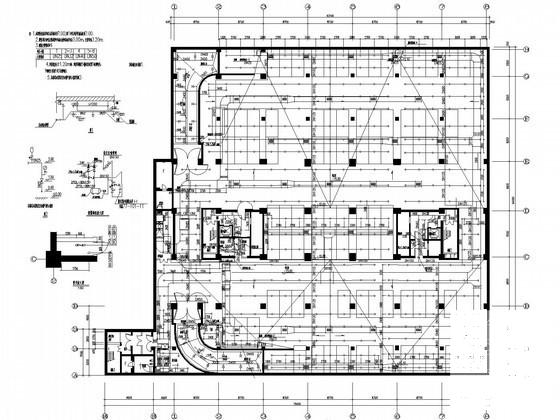

附件详情

一、项目概要及设计范围
1、该资料范围包括建筑红线以内的室内外给排水管道及消防管道等设计。
2、本套设计图纸为室内给水排水及消防设计。
3、直饮水站房我院提供设计要求，承包商负责二次设计，并负责安装、调试、试运转、验收等。
4、特殊消防系统：FM200气体灭火系统、由专业消防工程设计公司负责详细设计。该资料仅预留钢瓶间，并预留电信号控制线及土建预留安装泄压阀位置。
该项目设有生活给水系统、直饮水系统、生活热水系统、中水回用水系统、生活污水系统、雨水排水系统、屋面冷却水补水系统、消火栓给水系统、湿式自动喷水给水系统、预作用自动喷水灭火系统。
给水设计秒流量为1.50L/s.采用分区供水方式。一至六层采用低压变频节能增压自动供水设备加压供水；七层以上采用高压变频节能增压自动供水设备加压供水方式。
二、生活给水系统
（1）水源：该项目的供水水源为城市自来水，据甲方提供的设计资料，引入一根DN200的给水管道，另引入一根DN150的给水管道，经总水表后接入，供水压力0.18MPa。

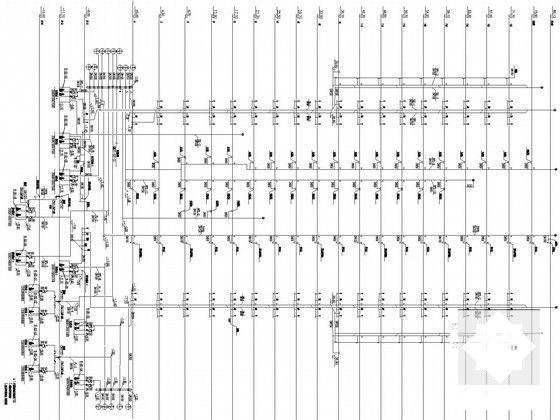

（2）根据建筑高度，本建筑生活给水系统在竖向分为三个区。
（3）低区利用市政自来水压力直接供水。高区由设在地下一层给水泵房的生活水箱V =25m。
（4）备加压供水，中区经减压阀组减压后供水。
（5）恒压变频供水设备（恒压值1.00MPa）设有3台水泵，二用一备，每台水泵Q=8m/h，H=100m；每套供装置水泵均配置为1台变频，1台工频，1套隔膜气压罐及变频控制柜。
三、直饮水系统
（1）直饮水净化系统设备水源为市政自来水，净化处理工艺选择以膜单元为核心，综合砂滤、炭滤、软化等处理工艺，净水供水采用变频泵组供给，循环消毒方式，系统由控制中心进行集中控制。从使用安全角度考虑，采用两套直饮水系统设备共同运行方式。
（2）直饮水系统分为低区和高区，低区为地下一层~九层，由加压设备加压后再经减压阀减压后供水；高区为十层~十八层，由加压设备直接供水。
（3）本系统供应开水及常温直饮水，水源均为直饮水。厨房饮水供应由厨房工艺设计时统一考虑，该资料仅预留直饮水管道接口。
四、生活热水系统
（1）热水供应部位：厨房、卫生间洗手盆、淋浴间等。
（2）热水供应系统：各用水点均采用分散热水供应系统。
（3）厨房选用商用燃气容积式热水器两台，由暖通专业满足通风要求。卫生间洗手盆及淋浴间选用全电脑智能型。
五、中水系统
（1）中水水源及回用：市政规划有中水管道，目前尚未敷设。所以该项目中水水源暂由市政自来水替代。中水回用水用于二层以上卫生间冲厕用水，回用水量为42m/d。
（2）根据建筑高度，中水系统在竖向分为高、低两区。
... ...
