一份6层学院宿舍楼给排水CAD施工图纸(卫生间大样图)

[复制链接]

0

主题

0

帖子

1062

积分

超级版主

Rank: 8Rank: 8

积分
1062
发表于 2020-2-17 21:16:02 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:9892平方米
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 排水体制:污废分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):15
  • 大样节点:卫生间
  • 项目所在地:山东

附件详情

  • 设计说明
  • 室外水暖平面图
  • 首层水暖平面图
  • 二至五层水暖平面图
  • 六层水暖平面图
  • 卫生间阳台大样图
  • 卫生间大样图
  • 给水系统图
  • 中水系统图
  • 消防系统
  • 排水系统图

附件详情

该附件是山东某学院宿舍楼给排水施工图纸。建筑面积9892平方米,地上6层,建筑高度为18米。
设计内容:生活给水系统、排水系统、消防系统、室内采暖系统。生活给水由院区给水管网提供,排水系统采用分流制 。该项目消防系统分为两部分:消火栓系统和灭火器配置。消火栓系统设计流量为室内15L/s,室外20L/s。
,共14张图纸。


阳台卫生间大样图

消防系统图

中水系统图

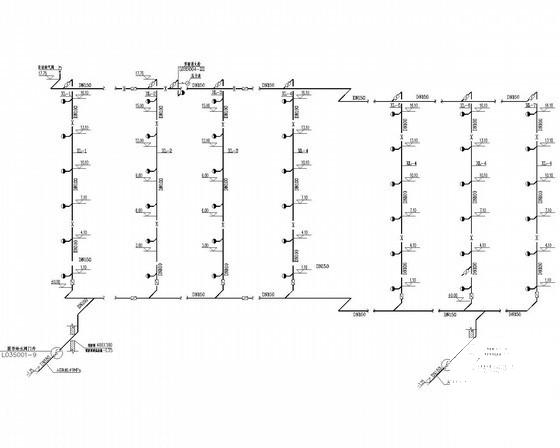

第 1 张图
第 1 张图

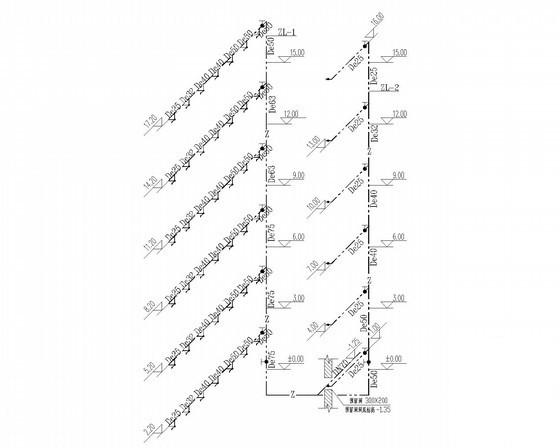

第 2 张图
第 2 张图

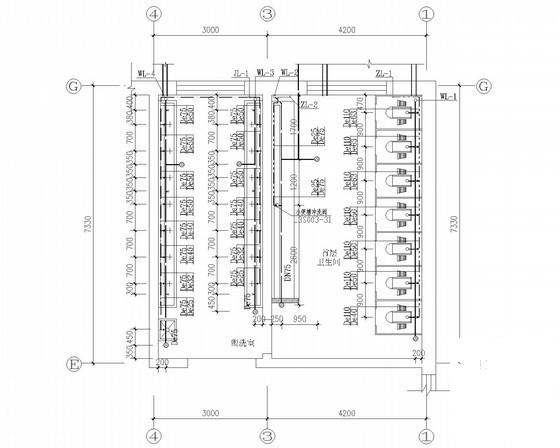

第 3 张图
第 3 张图

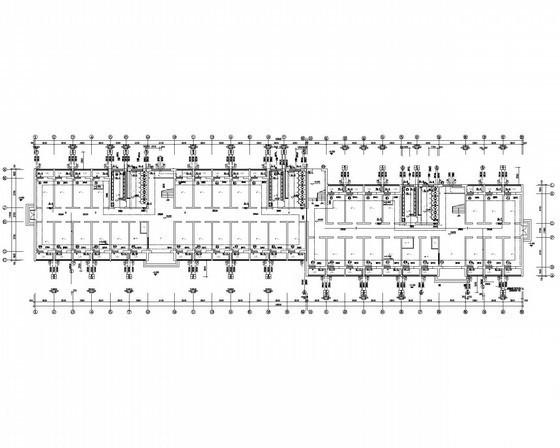

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-17 21:16:02上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0fded2sec2dsd11s.rar

1.05 MB

下载  售价: 100 积分    赚积分
