一份6层科学院综合楼建筑给排水CAD施工图纸

[复制链接]

0

主题

0

帖子

1476

积分

超级版主

Rank: 8Rank: 8

积分
1476
发表于 2020-2-17 20:11:04 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6722平方米
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统, 雨水系统
  • 消防设计:室内消火栓系统, 喷淋系统
  • 供水设备:水泵站
  • 供水方式:市政供水
  • 排水体制:污废分流, 雨污分流
  • 雨水重现期:3年
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 特殊系统:太阳能热水系统
  • 大样节点:水泵, 卫生间, 设备房布置
  • 项目所在地:江苏

附件详情

  • 给排水设计施工说明
  • 图例、主要设备器材一览表
  • 给排水平面图
  • 消防平面图
  • 给排水及 消防系统 展开图
  • 地下泵房平面大样及系统展开图
  • 太阳能热水系统运行原理图
  • B型卫生间给排水大样图

附件详情

资料介绍:该项目建筑为综合楼,六层,建筑总面积6722平方米;建筑高度:23.20米;耐火等级:二级。

设计内容: 该资料内容为室内给水,排水,雨水,消防。

,图纸共14张。

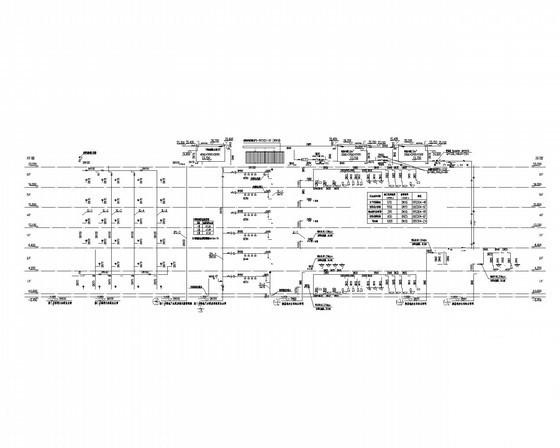

消火栓系统展开图

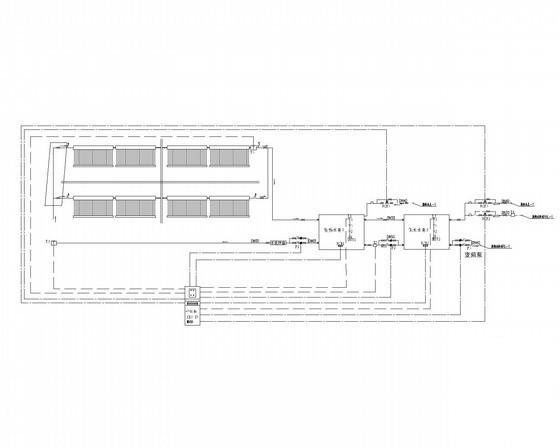

太阳能热水系统运行原理图

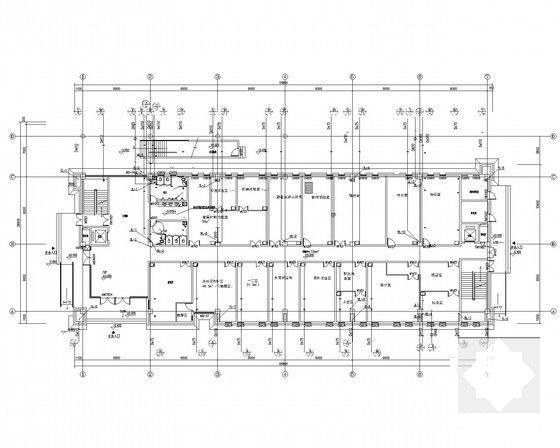

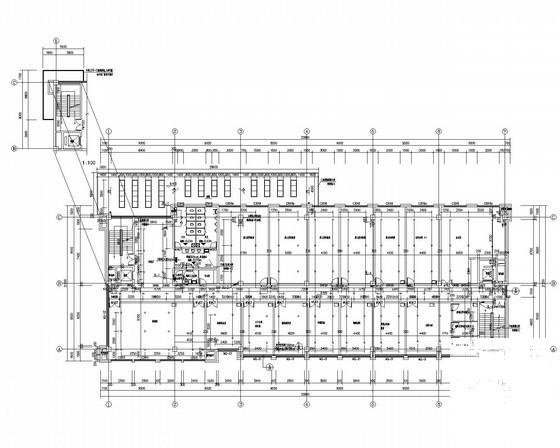

一层给排水平面图

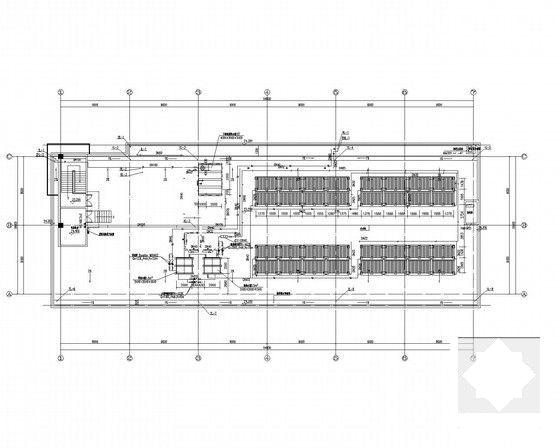

屋顶层给排水及消防平面图

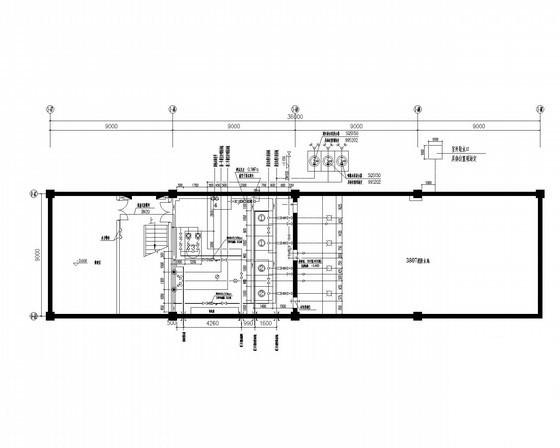

地下泵房平面大样

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-17 20:11:04上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0fccs1sf0dc10sf2.rar

1.24 MB

下载  售价: 100 积分    赚积分
