4层综合楼建筑给排水施工CAD图纸
- 设计详细说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：13张
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室内消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：轻危险级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
附件详情
- 给排水设计说明
- 主要设备材料表

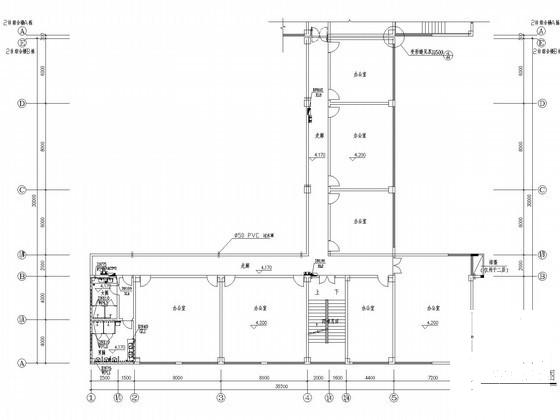

- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四层给排水平面图
- 屋顶给排水平面图
- 消火栓供水配管系统图
- 给排水系统图
附件详情
项目概要：该项目为综合楼，共计四层，设计内容包括生活给排水及消防供水系统；
共计13张图纸

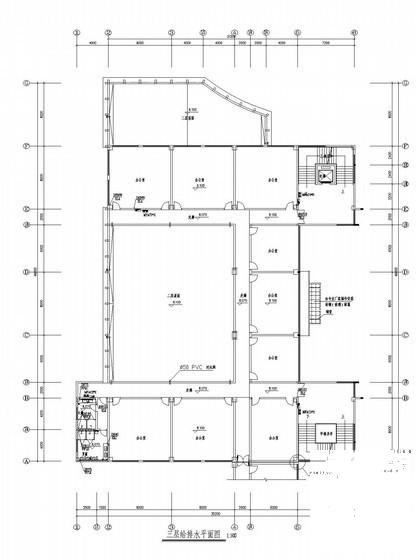

三层给排水平面图

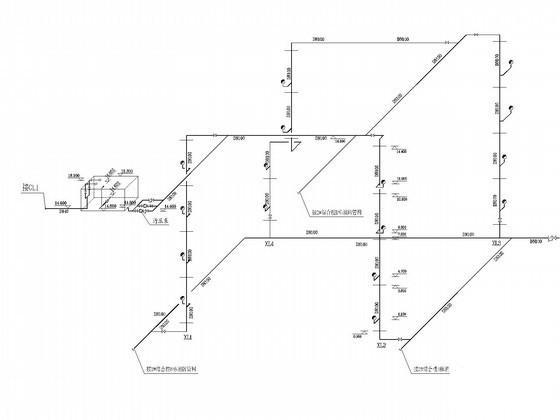

消火栓供水配管系统图

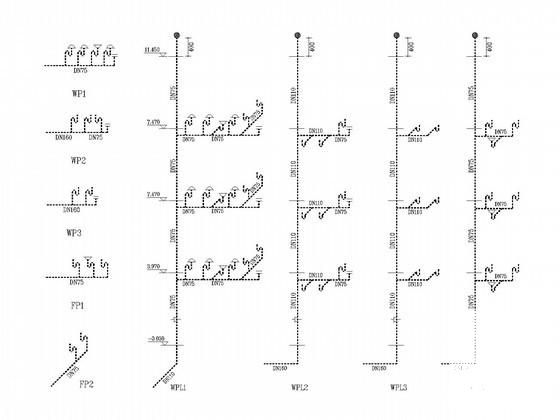

给排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
建筑给排水施工图纸 - 1 -
建筑给排水施工图纸 - 2 -
建筑给排水施工图纸 - 3 -
建筑给排水施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：1.04 MB
- 收藏次数：0
-
文件名称：
附件-995859787568889757858.rar
建筑给排水施工图纸下载
