3-10m斜交钢筋混凝土板桥全套CAD施工图纸（24张）.dwg

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术标准： 　　 1、设计荷载：汽车—20，挂车—100； 　　 2、桥面宽度：净7m 2X0.75m； 　　 3、地震烈度：Ⅶ度； 　　 4、设计洪水频率：1/50； 　　...... 　　设计要点： 　　 上部结构为10米混凝土空心板，下部构造桥台为Ｕ型桥台、重力式桥墩、扩大基础。 　　 桥面横坡由三角垫层调整。 　　 本桥为三孔一联，共设SSFB-80伸缩缝两道。 　　 本桥采用桥面连续。 　　...... 　　设计于2004年，共包含CAD设计图24张。

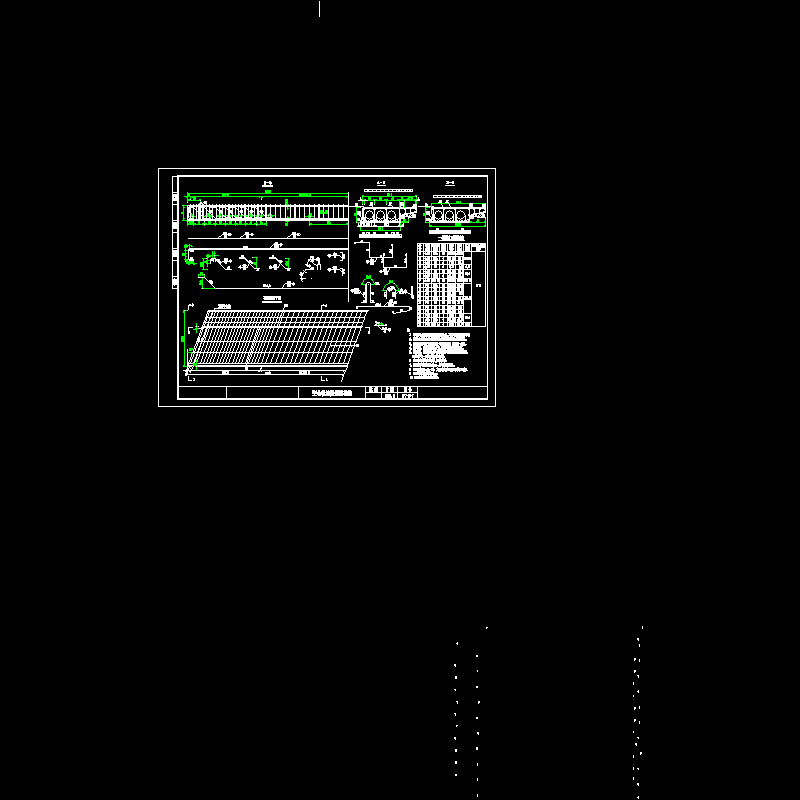

(07)空心板边板配筋图.dwg

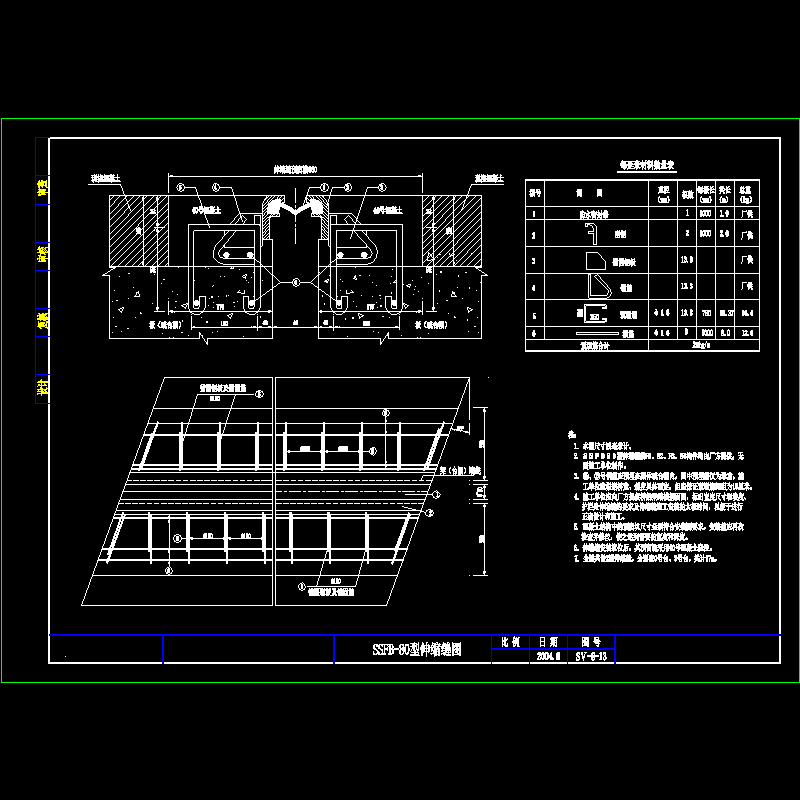

ssfb80伸缩缝.dwg

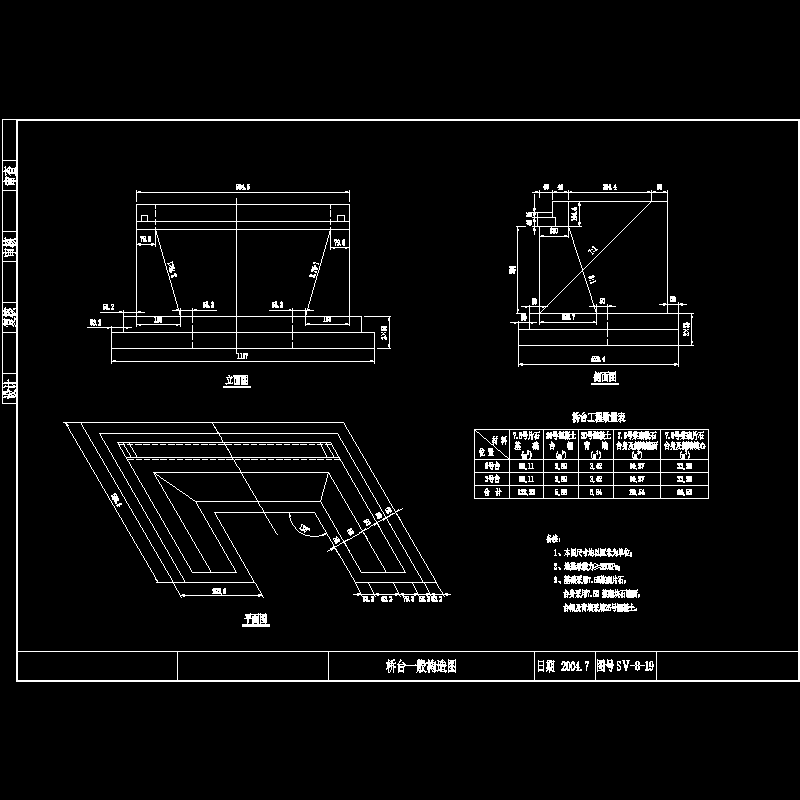

xx村台.dwg

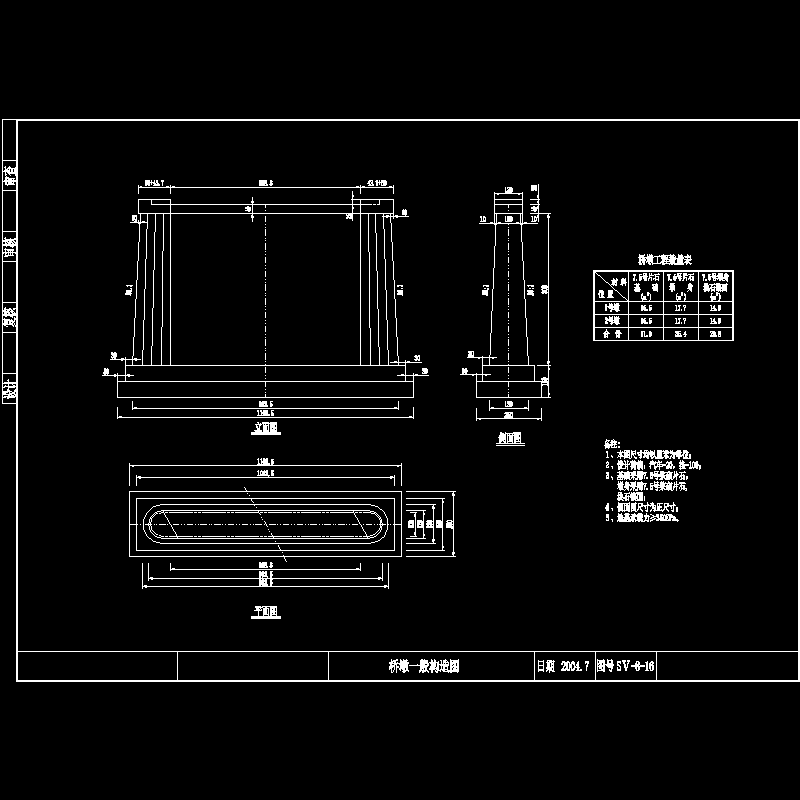

xx村墩.dwg

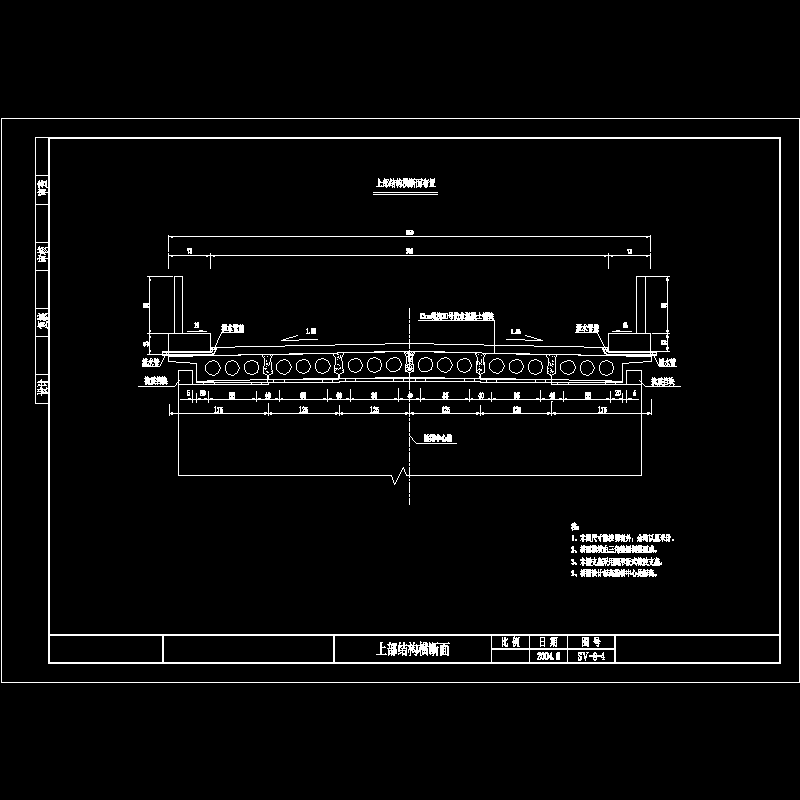

上部标准横断面.dwg

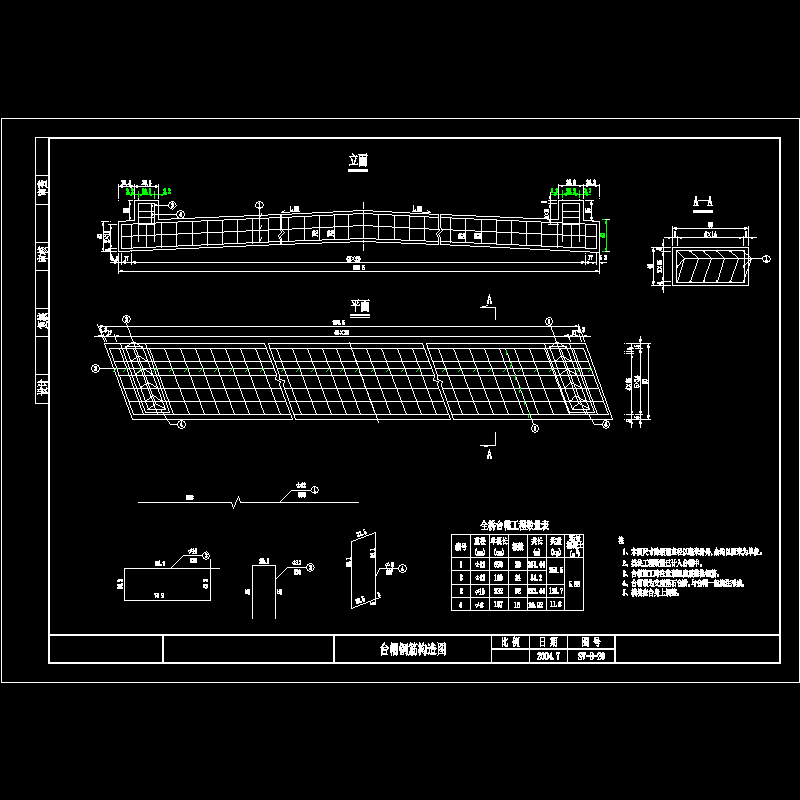

台帽钢筋左20.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
