10-13米钢筋混凝土板桥全套CAD施工图（24页图纸）.dwg

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计要点： 　　 1、上部结构为13米混凝土空心板 　　 2、下部构造桥台为Ｕ型桥台、重力式桥墩、扩大基础 　　 3、桥面横坡由三角垫层调整 　　 4、本桥为五孔一联，共设SSFB-80毛勒缝三道 　　 5、本桥采用桥面连续 　　...... 共包含CAD设计图24张。

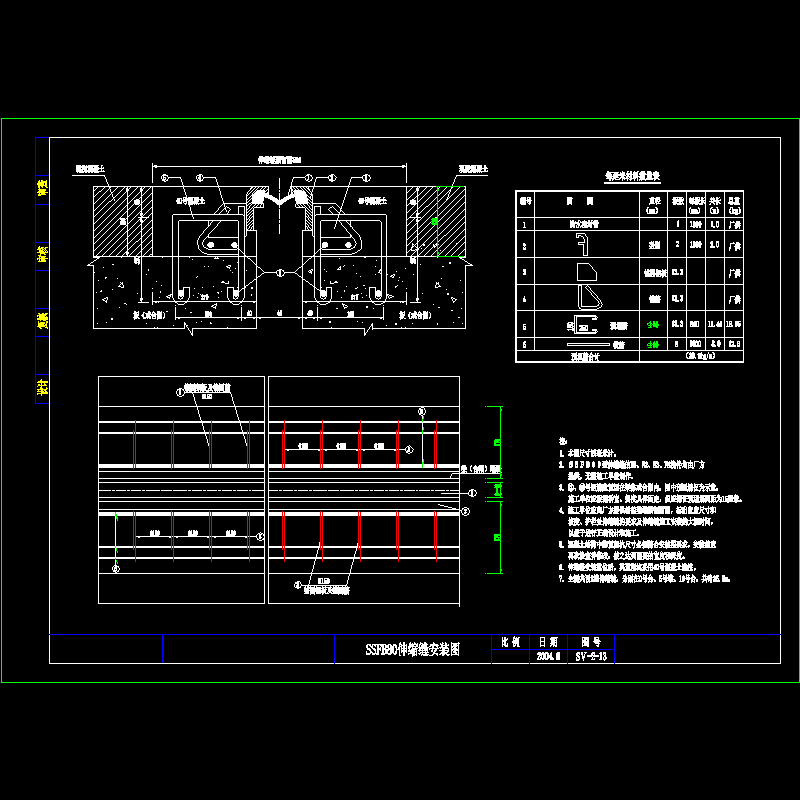

ssfb80伸缩缝.dwg

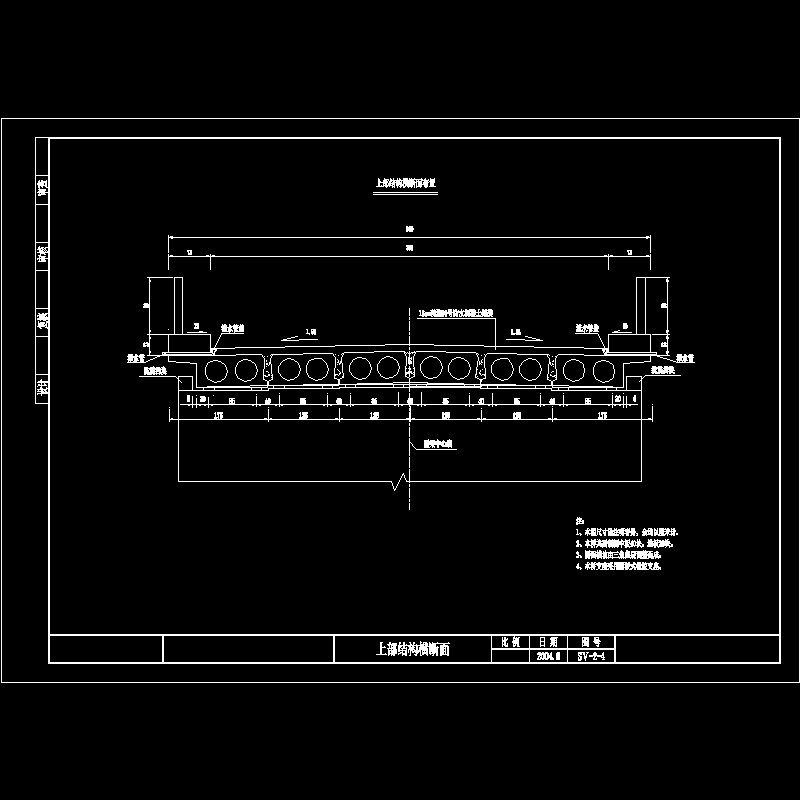

上部标准横断面.dwg

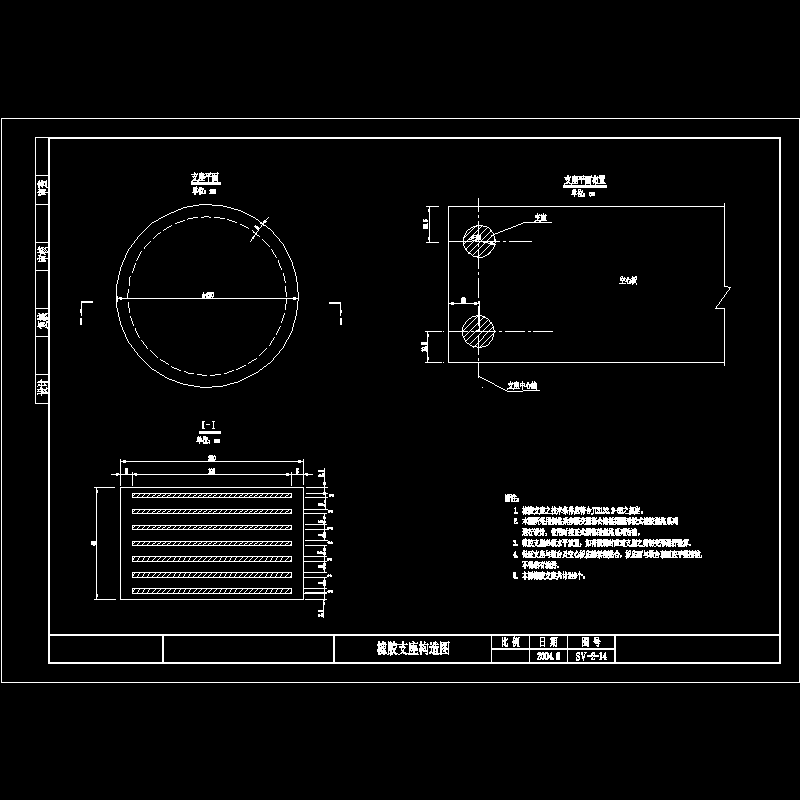

圆橡胶支座构造(4.9cm).dwg

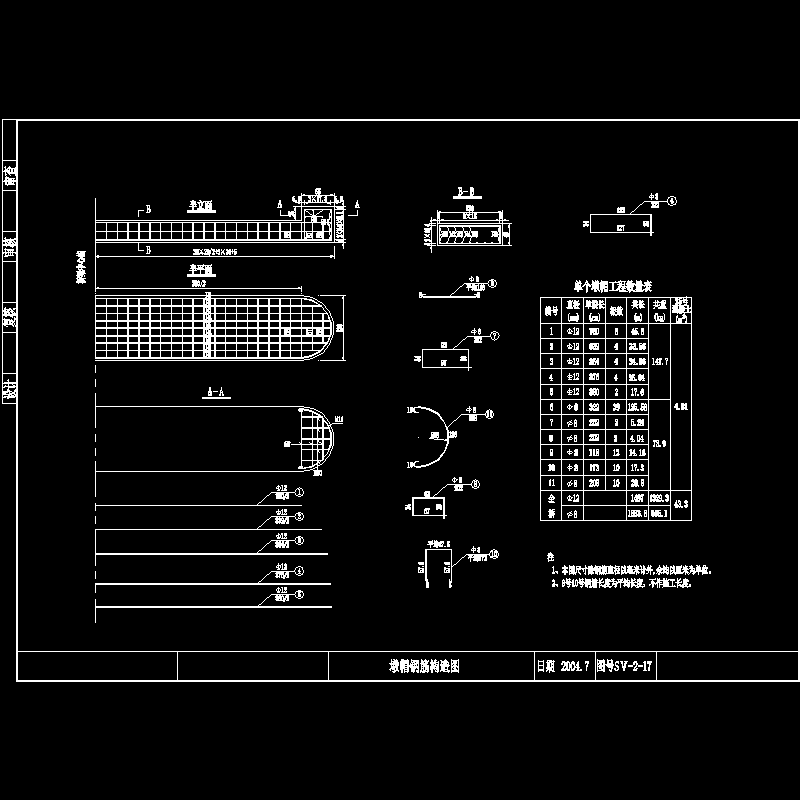

墩帽布筋13m.dwg

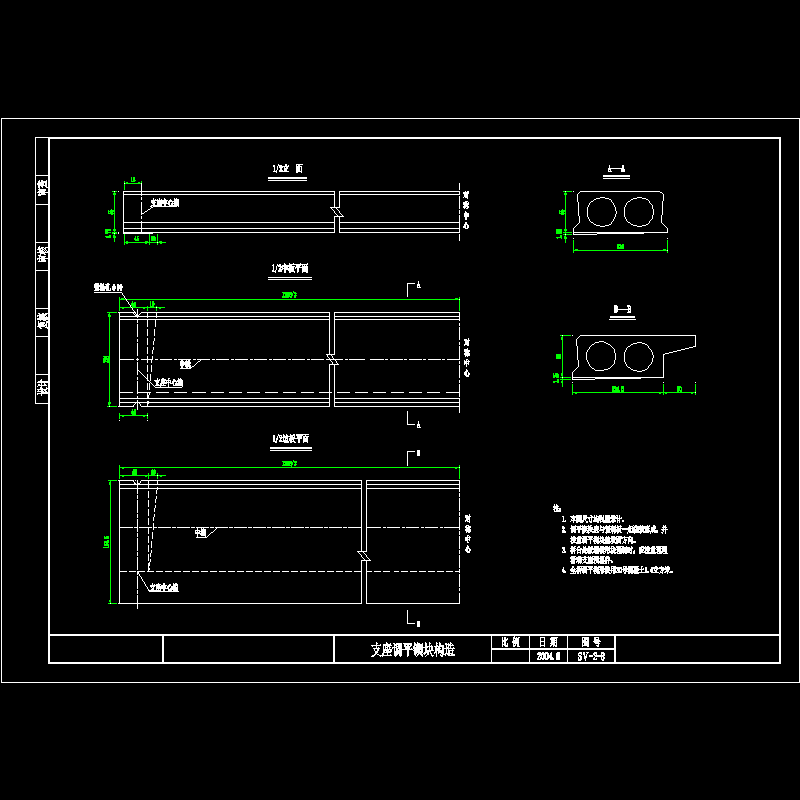

支座调平锲块.dwg

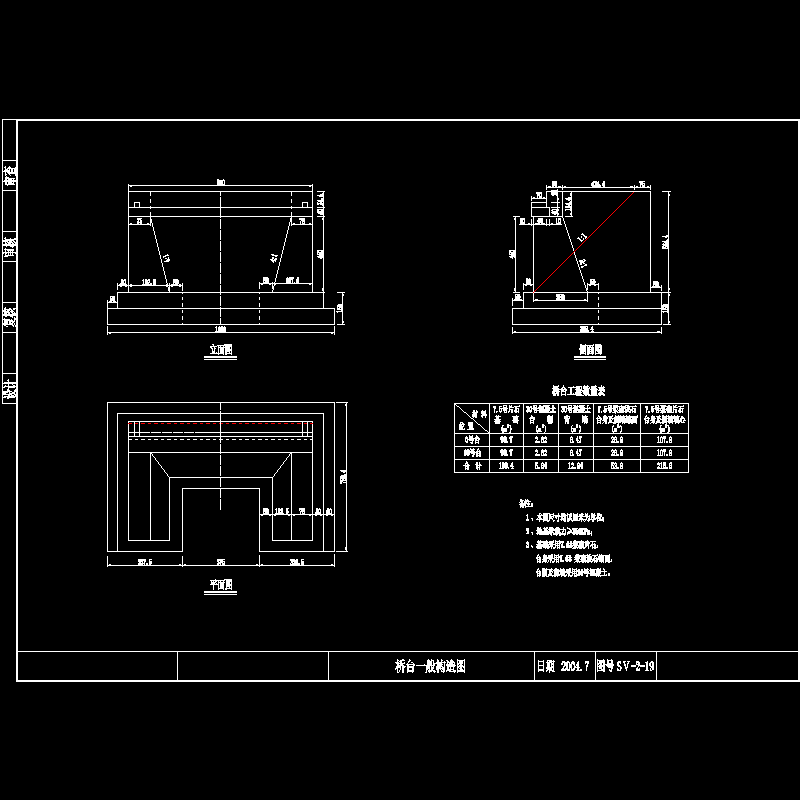

桥台.dwg

桥台垫石13m.dwg
