预应力混凝土空心板桥CAD施工图纸全套30张(地震动参数区划)(dwg)

ff6677 · 发表于 2020-6-22 22:09:21

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

使用性：公路桥
承重构件受力情况：板桥
材料类型：预应力桥

附件详情

01桥梁设计说明

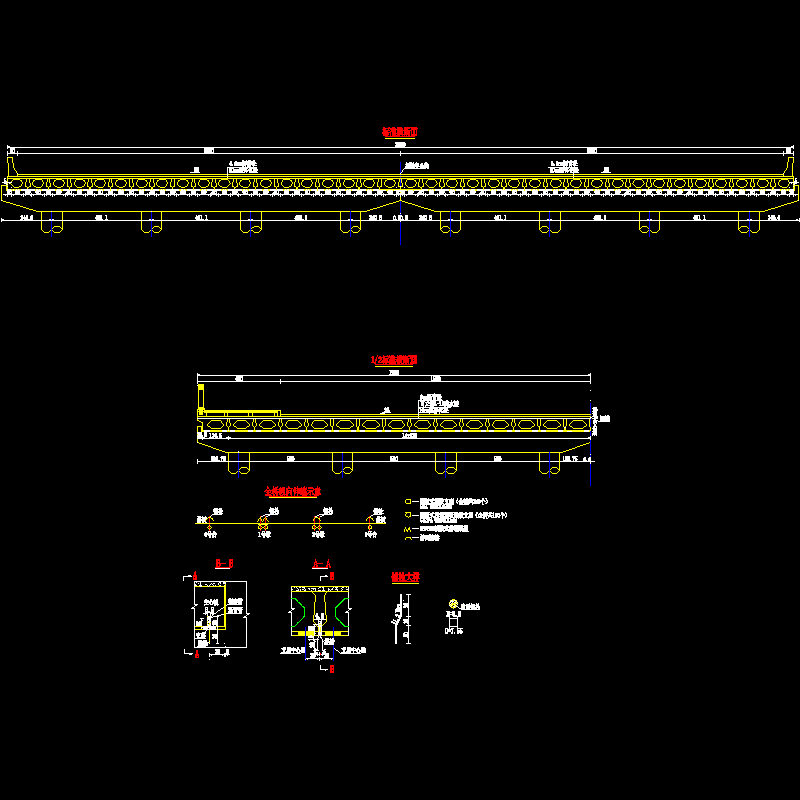

02总体布置图
03标准横断面图

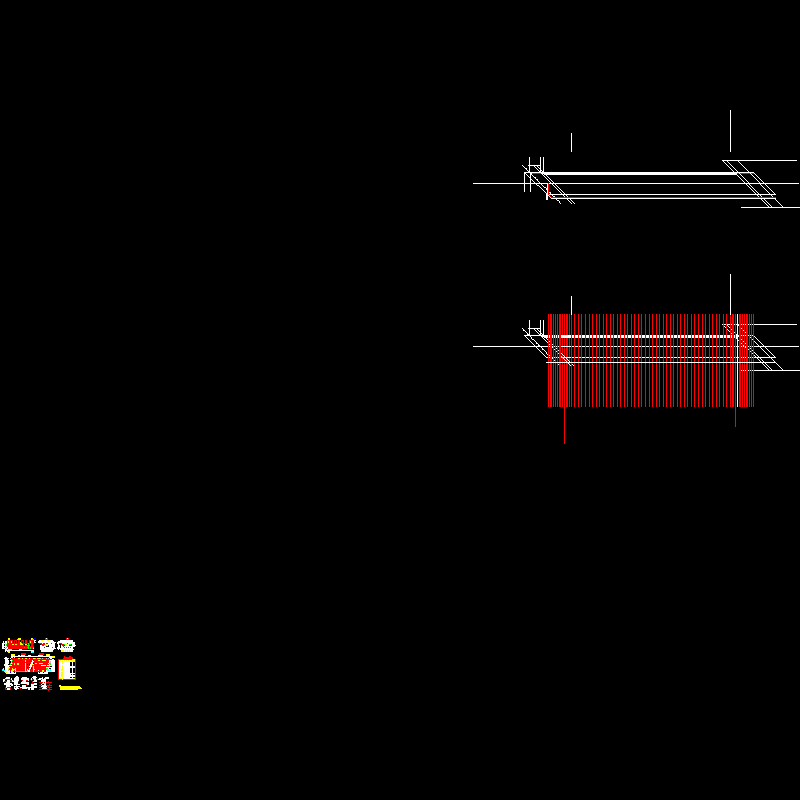

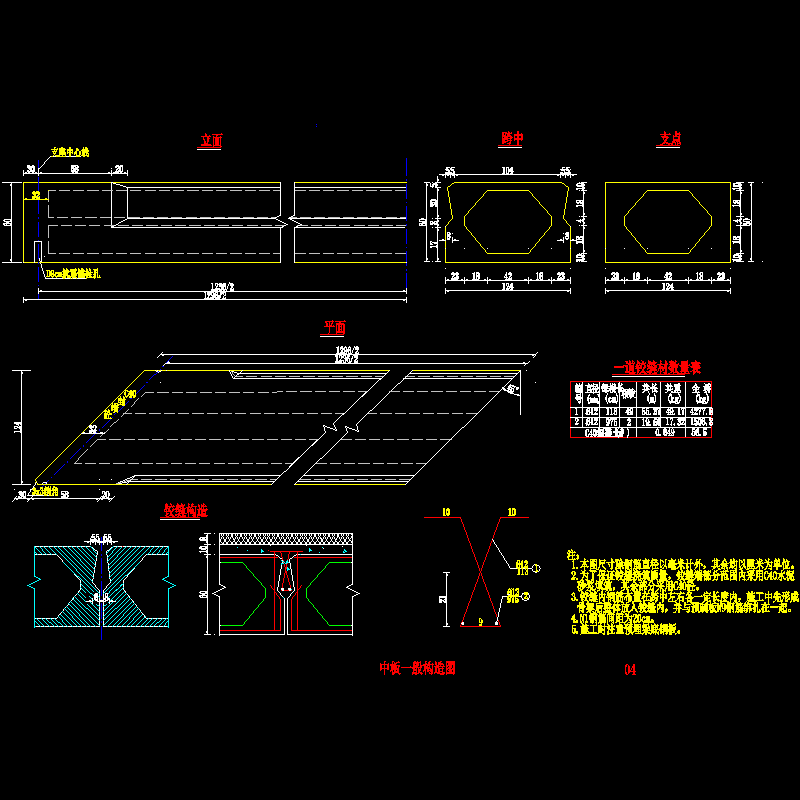

04中板一般构造图

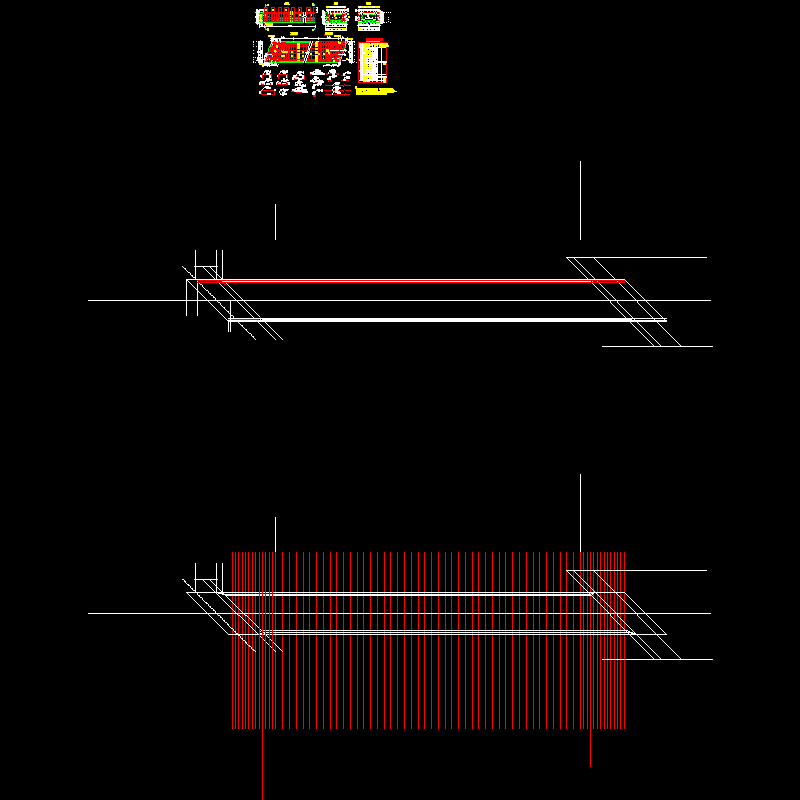

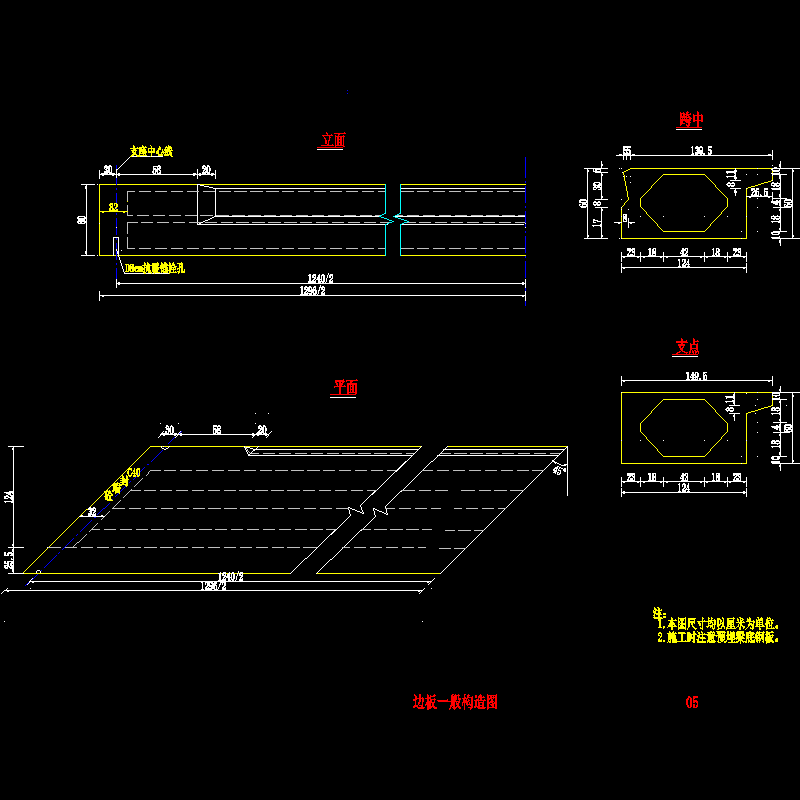

05边板一般构造图
06中板钢筋构造图
07边板钢筋构造图
08板锐角底层辅助钢筋构造图
09板底预埋钢板构造图
10预应力钢束示意图
11板端钢筋构造图
12桥墩一般构造图
13桥墩钢筋构造图
14墩柱钢筋构造图
15桥墩钻孔灌注桩钢筋构造图
16桥台一般构造图
17桥台钢筋构造图
18耳背墙钢筋构造图
19台桩钢筋构造图
20桥面整体化层钢筋构造图
21桥面钝角加强钢筋布置图
22桥面连续构造图
23支座垫石钢筋构造图
24支座安装示意图
25-27人行道构造图
28石栏杆构造图
29伸缩装置构造图
30搭板构造图

附件详情

桥梁采用3孔13m，上部采用后张法预应力混凝土空心板，桥墩、台均采用桩柱式，钻孔灌注桩基础。
荷载标准及桥面宽度
1．荷载标准：公路—I级；
2．桥梁宽度： 38m；
3．设计洪水频率：1/100；
4．地震：据《中国地震动参数区划图》(GB 18306-2001)，工程区地震动峰值加速度系数为0.10，相应地震基本烈度为Ⅶ度。
……
(一)混凝土
1．上部结构及桥面系材料具体见相关图纸。
2．桥墩盖梁、墩柱，桥台盖梁、背墙、耳墙、搭板采用C30混凝土，钻孔桩采用C25水下混凝土。
3．其它部分材料按图纸要求执行。
(二)普通钢材
1．普通钢筋：直径D≥Φ12的用HRB335钢筋，D　　2．预应力钢绞线：采用高强低松弛5φs15.24钢绞线，张拉控制应力1200Mpa。
(三)桥面防水
在沥青混凝土和整体化混凝土之间喷涂桥面防水层，防水层采用可立特L—17防水涂层。
……
施工要点：
(一)上部结构施工按该项目桥梁相应图纸要求执行。
(二)注意各部分预埋件的预埋。
(三)选用的支座，伸缩缝等定型产品必须选用建设部、交通部定点厂家系列产品，其质量符合国标及部标要求。
(四)为使水泥砼桥面铺装(整体化防水砼)与预制砼板紧密地结合为整体，预制砼板顶面必须拉毛，且用水冲洗干净后方可浇桥面混凝土。
(五)预应力筋的张拉在预制板砼强度达到90%时方可进行。
……
共30张，编制于2006年。
