1×13米先张法预应力混凝土空心板桥施工CAD图纸全套27张

附件详情

设计依据：《公路桥梁抗震设计细则》JTG/T B02-01-近代、《公路桥涵地基与基础设计规范》JTG D63-近代、《公路桥涵设计通用规范》JTG D60-近代
汽车荷载等级：公路-Ⅱ级。设计行车速度：30公里/小时。桥面宽度：0.5米（护栏）+7.0米（行车道）+0.5米（护栏）, 全宽8.0米。设计洪水频率：1/50。地震烈度：桥位处地震动峰值加速度为0.10g，按Ⅶ度设防。

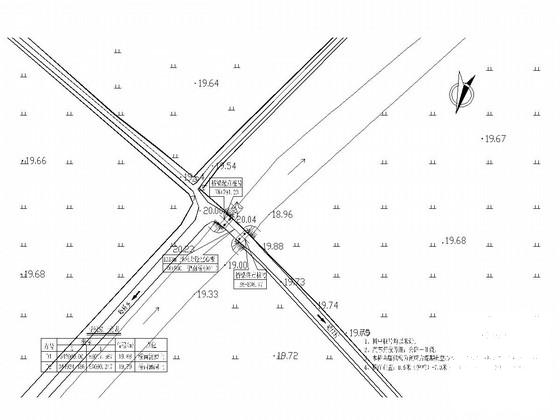

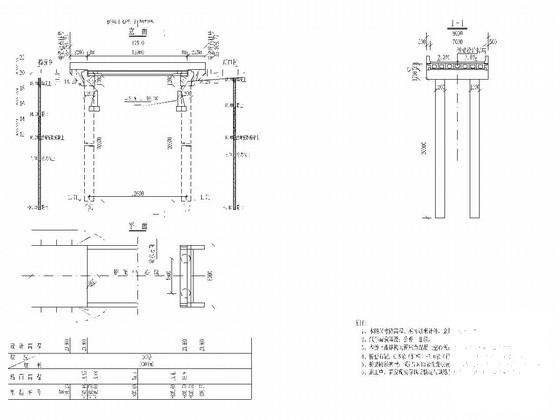

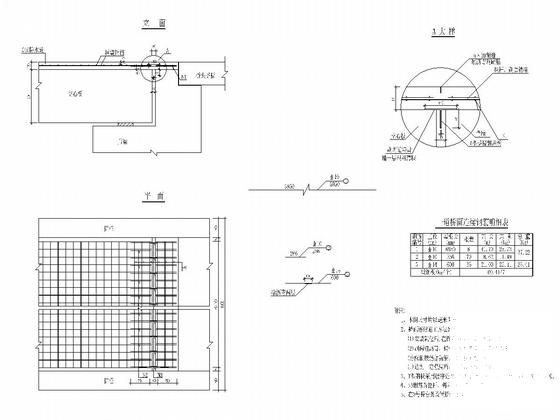

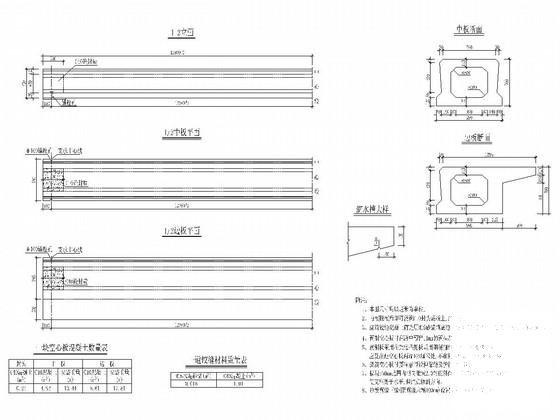

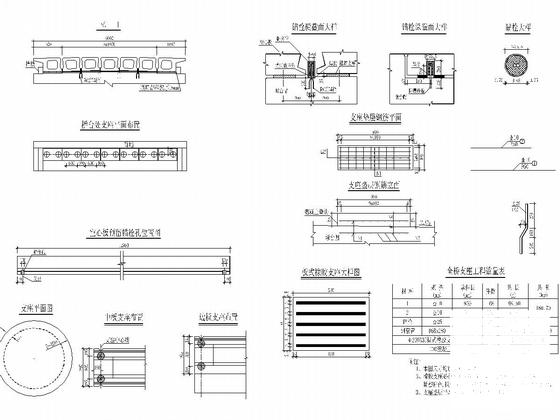

本桥跨越一小河沟。桥梁采用1×13米先张法预应力混凝土 空心板桥 ，全桥长17.54米。板高0.7米，简支结构。空心板按部分预应力A类构件设计。下部结构为桩接盖梁桥台。桥面铺装采用120mm厚C40防水混凝土。桥面横坡为2.0％双向坡，在墩台帽上调整。全桥均采用板式橡胶支座。在一端桥台处设置40型伸缩缝，在另一端桥台处设置桥面连续。防撞护栏做至侧墙尾端。桥梁附属工程为浆砌护坡。
材料：空心板、铰缝采用C40混凝土，桥面铺装采用C40防水混凝土,盖梁、耳背墙采用C30混凝土，桩基础采用C25水下混凝土。水泥：应采用高品质的强度等级为42.5、32.5的硅酸盐水泥；其中梁板、桥面铺装应采用42.5级水泥。普通螺纹钢筋为HRB335，普通光圆钢筋为HPB235，焊条采用T50或T55型，其技术要求应符合国家标准的规定。采用圆形板式橡胶支座。砂、石、水的质量要求均按《公路桥涵施工技术规范》JTG/T F50-近代有关条文为准……共计27张，设计于
