位置：黑龙江
-
编制时间：2007
-
跨径大小和多跨总长：37.6m
-
承重构件受力情况：板桥
-
使用年限：永久性桥
-
材料类型：预应力桥
附件详情
-

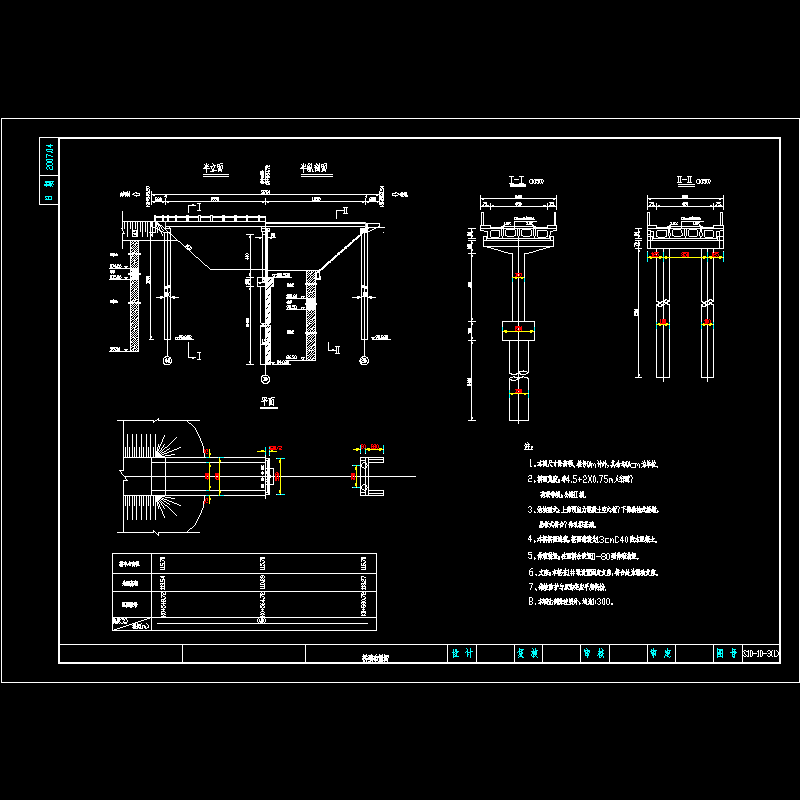

桥型布置图
-
全桥工程数量表
-
桥墩一般构造图
-

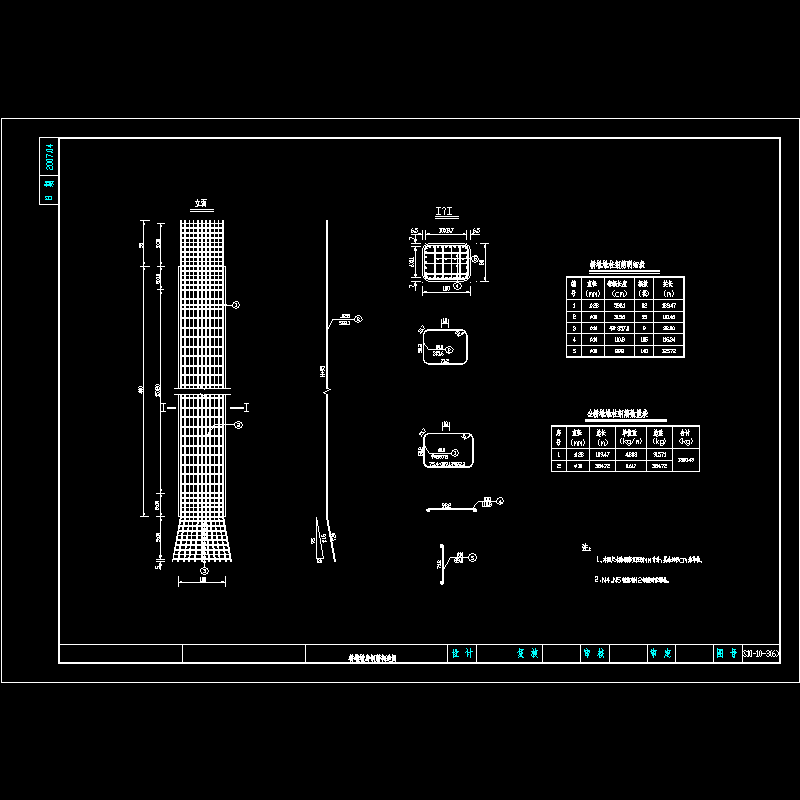

桥墩钻孔桩钢筋构造图
-

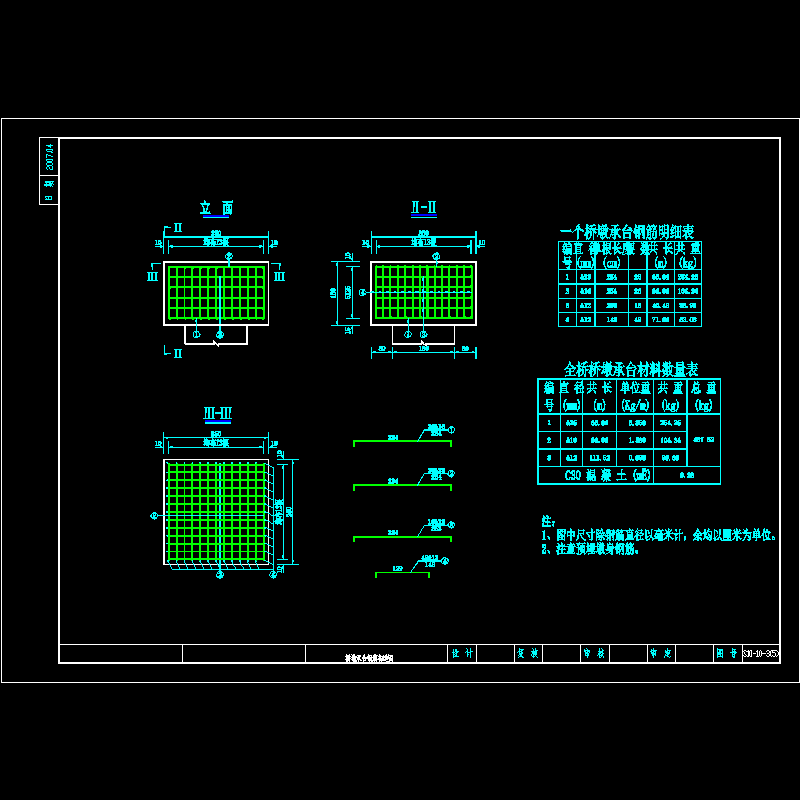

桥墩承台钢筋构造图
-
桥墩墩身钢筋构造图
-
桥墩盖梁钢筋构造图
-
桥墩支座垫石构造图
-
桥台一般构造图
-
桥台钻孔桩钢筋构造图
-
桥台盖梁钢筋构造图
-
桥台耳、背墙钢筋构造图
-
耳墙牛腿钢筋构造图
-
桥台支座垫石构造图
-
固定支座构造图
-
滑动支座构造图
-
横向布置及铰缝构造图
-

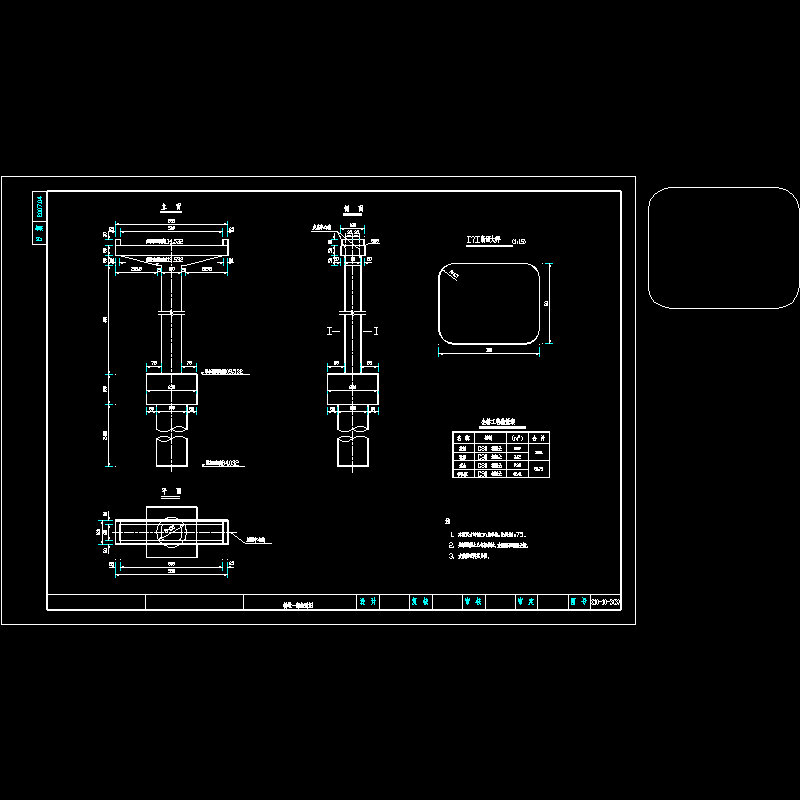

空心板边板一般构造图
-
空心板中板一般构造图
-
边板普通钢筋构造图(一)～(二)
-
中板普通钢筋构造图(一)～(二)
-
板端加强钢筋构造图
-
预应力钢束构造图
-
空心板封锚端钢筋构造图
-
桥面铺装钢筋构造图
-
桥面连续钢筋构造图
-
伸缩装置构造图
-
栏杆构造图(一)～(三)
-
泄水管构造图
-
锥坡一般构造图
-
标高计算
-
锥坡工程量计算
-
独柱计算
附件详情
桥面宽度：净4.5 2X0.75m人行道；桥长37.6米。荷载等级：公路Ⅱ级。结构型式：上部预应力混凝土空心板；下部独柱式桥墩，肋板式桥台；钻孔桩基础。桥面连续，桥面铺装为13cmC40防水混凝土。两桥台设置D-80型伸缩装置。本桥在1#墩设置固定支座，桥台处为滑动支座。锥坡防护与原沟渠应平顺衔接。桩基直径φ10、16、20、28mm。
……共计33张，设计于2007年
桥面铺装钢筋构造图
桥台盖梁钢筋构造图

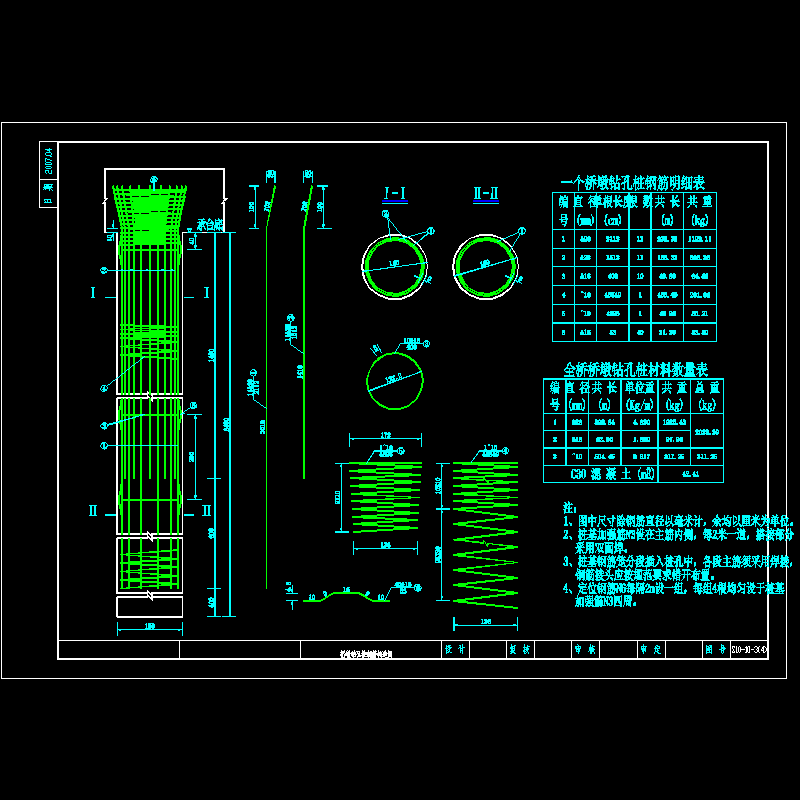

桥墩钻孔桩钢筋构造图
