无桥台斜腿刚架桥全套CAD施工图纸（预算结构独特）.dwg

hhjjxx88990 · 发表于 2020-9-28 22:03:53

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

资料目录
设计说明
全桥工程数量汇总表
桥位平面图

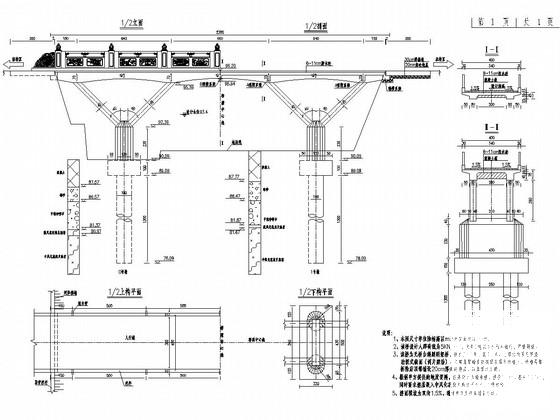

桥型总体布置图

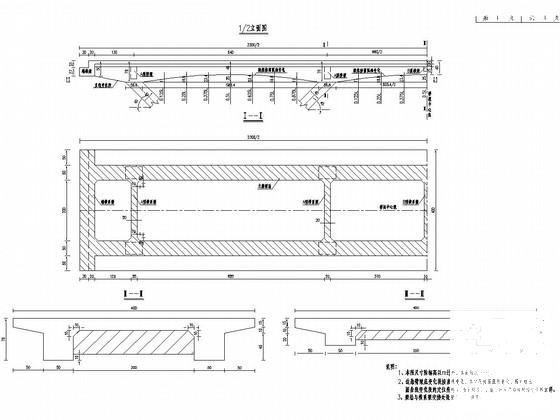

梁肋一般构造图

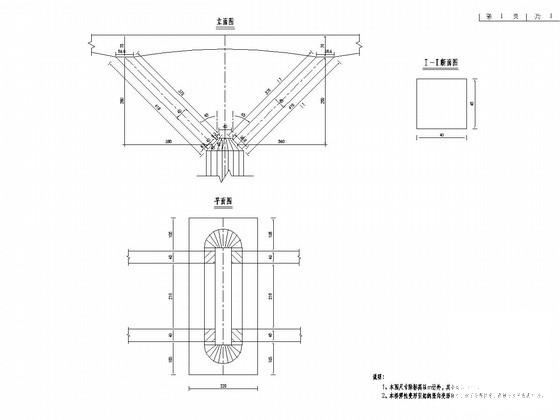

斜腿一般构造图
梁肋钢筋布置图

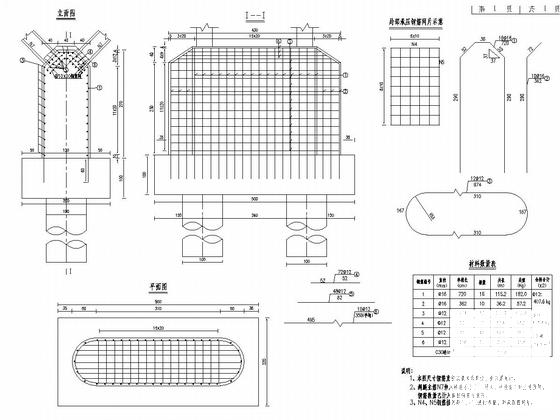

斜腿钢筋布置图

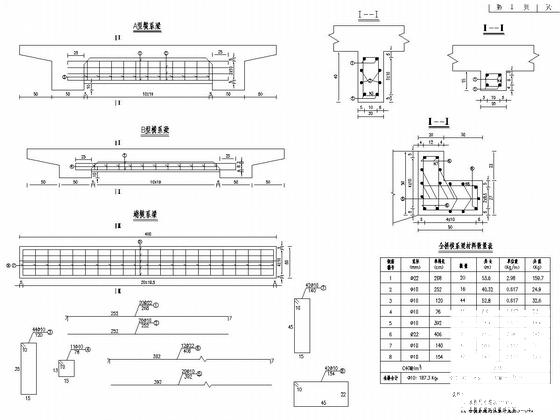

横系梁钢筋布置图
桥面板钢筋布置图
桥墩一般构造图
墩身钢筋布置图
承台钢筋布置图
桩基钢筋布置图
桥墩桩基声测管布置图
桥面铺装钢筋布置图
搭板一般构造及钢筋布置图

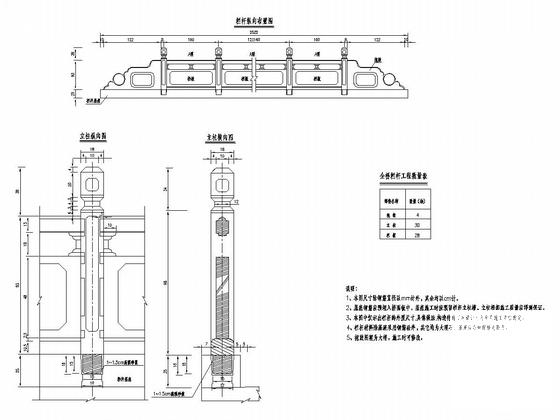

栏杆布置图
栏杆基座钢筋布置图
桥面排水系统布置图
施工图预算

附件详情

桥梁概述：
在经过桥址现场勘察并与甲方充分沟通后，选定无桥台斜腿刚架桥做为该桥的实施方案。桥梁全长23.0米，桥宽4.0米，上部结构采用现浇肋板式截面，横向由两片梁肋组成，为了减小对现状的扰动，通过对现有挡墙的局部改造，主梁悬臂直接搁置挡墙顶上；上部结构与桥墩之间通过斜撑支撑，桥墩采用实体式墩身，下设承台桩基。
......
技术标准：
1、设计荷载：人群荷载5KN／平方米。允许5吨以下小汽车通行，严禁超载。
2、桥面宽度：0.20m（栏杆）+3.6m（人行道）+0.20m（栏杆）=4.0m。
3、桥面横坡：双向1.5%。
4、桥面纵坡： 0%。
4、桥下河流不通航。
5、地震动峰值加速度：0.05g。
......
设计要点：
为了减小对现状的扰动，本桥采用无桥台斜腿刚架桥，通过对现有挡墙的局部改造，主梁悬臂直接搁置挡墙顶上。全桥共有两片梁肋，横向间距2.0米，梁肋宽0.5米，顺桥向设置七道横隔梁。采用变高度梁肋，斜腿支点处梁肋高0.7米，主孔与副孔跨中梁高均为0.45米，主、副孔梁高按圆弧线规律变化。桥墩采用实体式墩身，下设承台桩基。
根据甲方提供的桥址处地质资料，桥墩桩基设计为端承桩，桩径1.0 m，桩长13.0米，同时要求桩基嵌入中风化花岗片麻岩不小于2.5倍桩径。
......
，共包含CAD设计图22张，施工图预算表格11张。
