13米斜交30度空心板cad全套图纸,边梁外模总装图和内模总装图

[复制链接]

0

主题

0

帖子

873

积分

超级版主

Rank: 8Rank: 8

积分
873
发表于 2020-10-7 20:01:29 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源

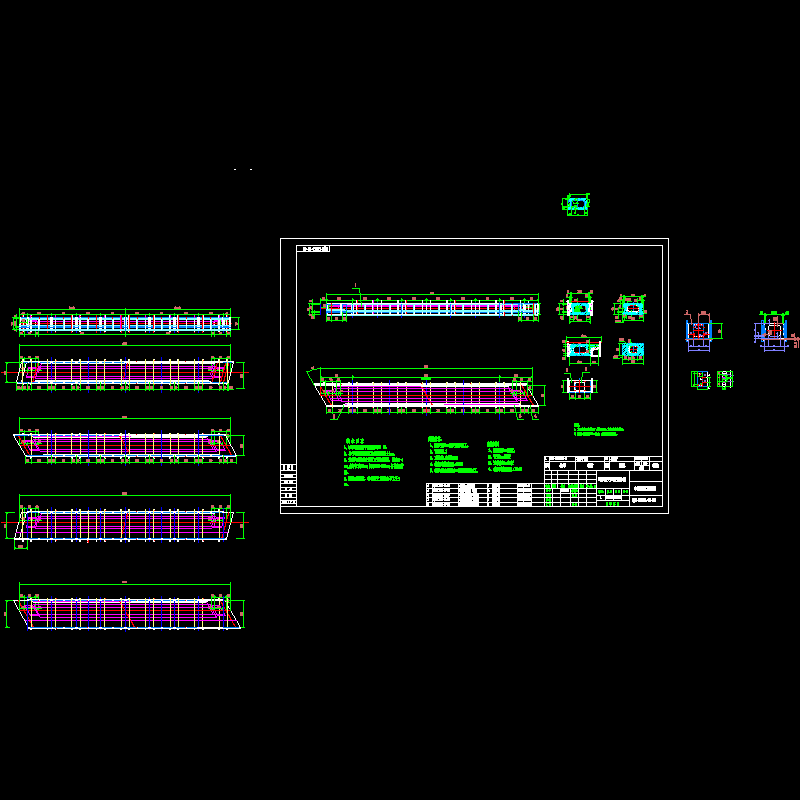

单节模板的平整度小于0.1%。单节模板的长度及高度误差±1mm。筋板与面板间采用双面间隔焊,焊高3-4mm,点焊长度60mm,间距150-200mm,各筋板满焊。整体对装时,各模板之间错合不大于1mm。   ……   包括:   边梁外模总装图   边梁中节段   边梁(30度)端节段-1   边梁(30度)端节段-2   边梁(30度)端模   ……   内模总装图   内模中节段侧模   内模中节段顶(底)模   内模变节段侧模   内模变(端)节段顶(底)模   ……   外模总装图   中梁中节段   中梁(30度)变节段-1   中梁(30度)变节段-2   中梁(30度)端节段   中梁(通用)端模   中梁(30度)端模   ……   共17张,

00外模总装图.dwg
00外模总装图.dwg
01中梁中节段.dwg
01中梁中节段.dwg
03中梁(30度)变节段-2.dwg
03中梁(30度)变节段-2.dwg
04中梁(30度)端节段.dwg
04中梁(30度)端节段.dwg
05中梁(通用)端模.dwg
05中梁(通用)端模.dwg
00内模总装图.dwg
00内模总装图.dwg
01内模中节段侧模.dwg
01内模中节段侧模.dwg
02内模中节段顶(底)模.dwg
02内模中节段顶(底)模.dwg

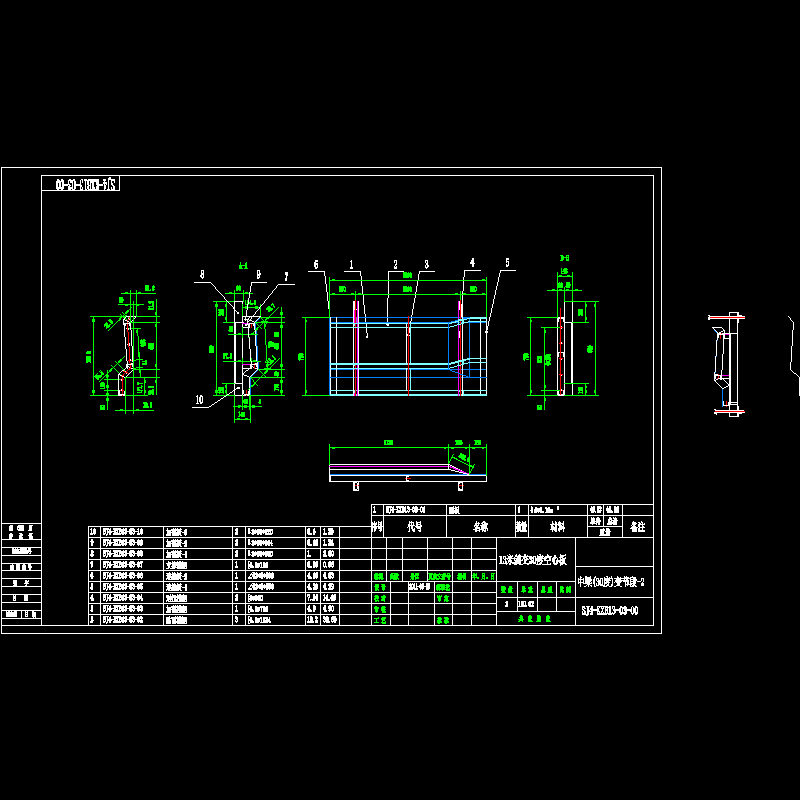

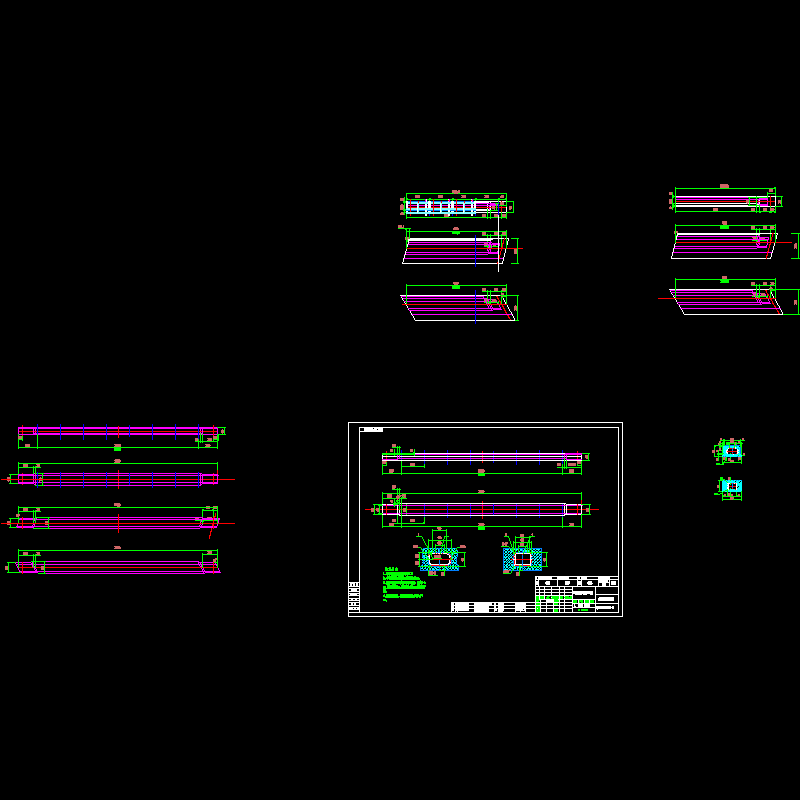

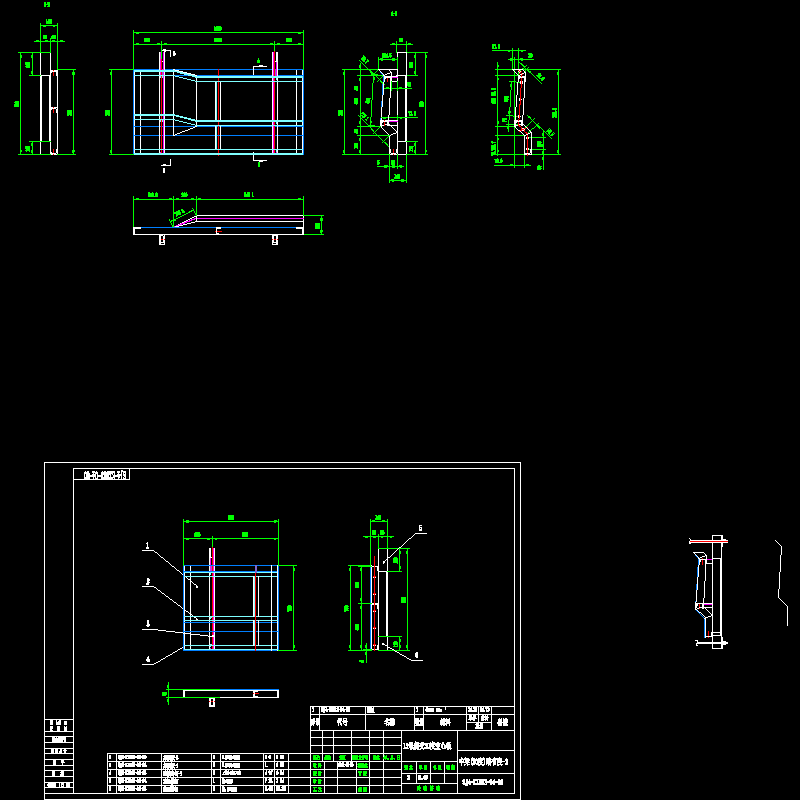

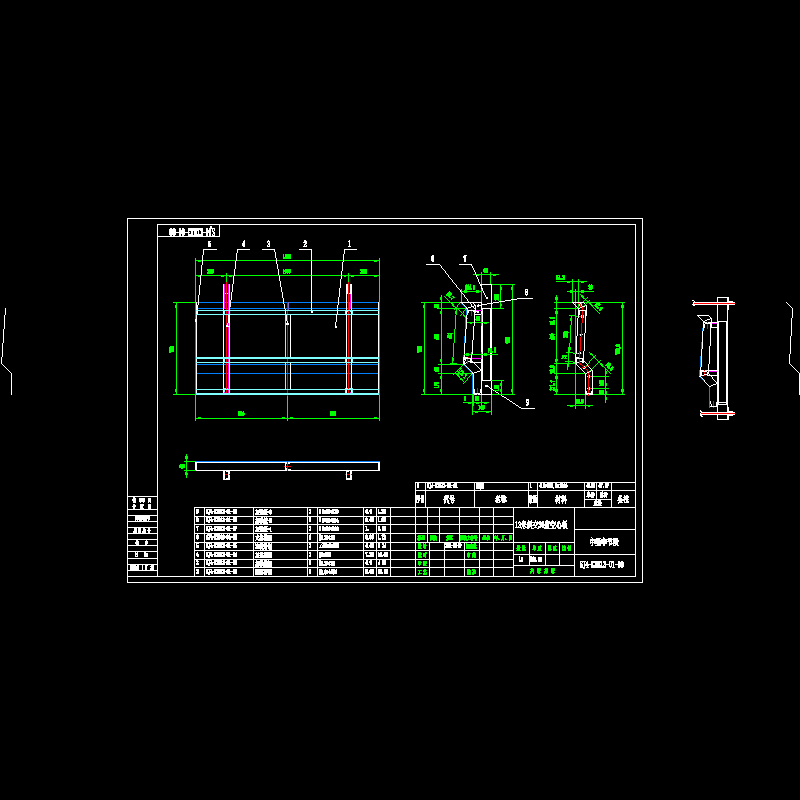

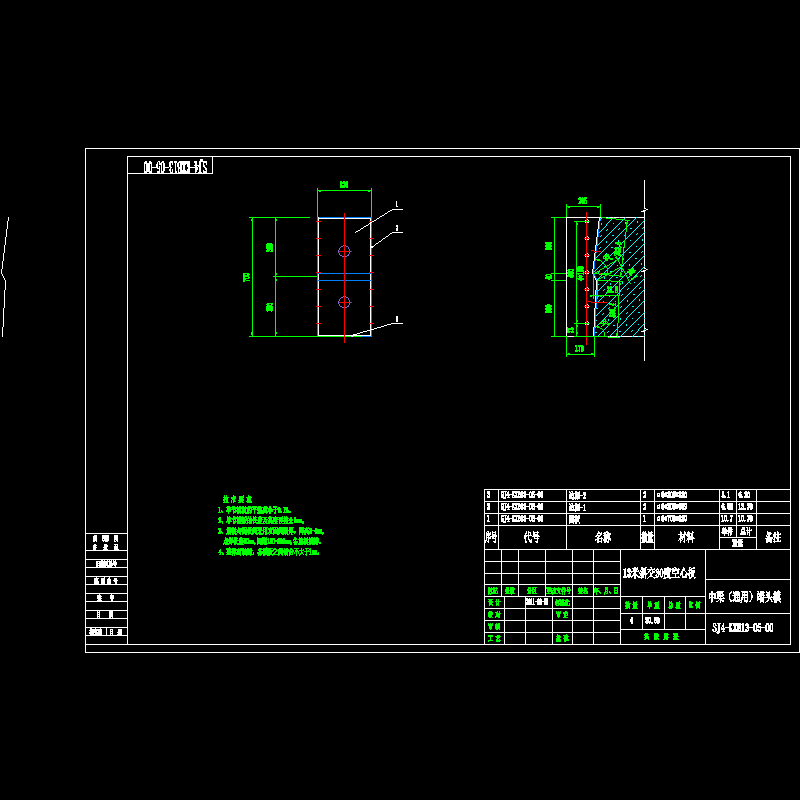

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ecw12dwcddsfwf11.rar

1.87 MB

下载  售价: 100 积分    赚积分
